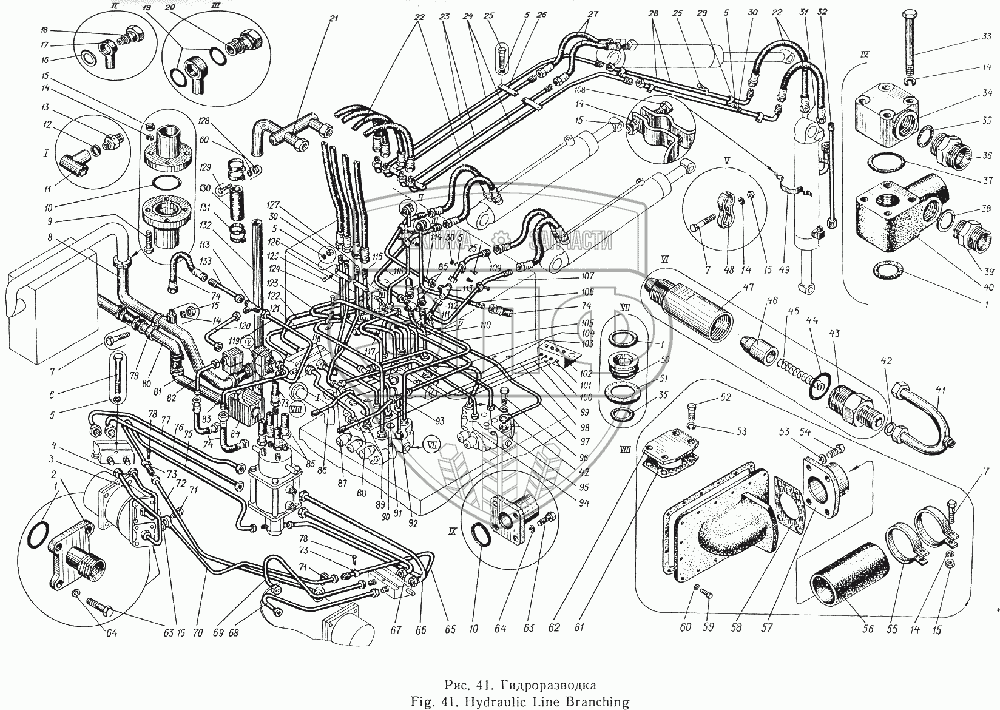

Каталог запасных частей к технике: Атек Э-5015А. Гидроразводка
1
1
1
2
3
4
5
5
5
5
5
6
7
7
7
8
9
10
10
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
17
18
19
20
21
22
22
23
24
25
25
25
26
27
28
29
30
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
60
61
62
63
63
64
64
65
66
67
68
69
70
71
71
72
73
73
73
74
74
74
75
76
77
78
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
113
114
115
116
117
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | У-40Х35-2 | Кольцо У-40Х35-2 | Нет на складе | |
| 2 | 09.21.71.000 | Штуцер | Нет на складе | |
| 3 | 09.21.69.000 | Труба гидромотора хода XIV | Нет на складе | |
| 4 | 09.21.68.000 | Труба гидромотора хода XIII | Нет на складе | |
| 5 | ГОСТ 6402—70 | Шайба 4 | Нет на складе | |
| 6 | 09.12.00.015 | Болт | Нет на складе | |
| 7 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 8 | 09.21.37.000 | Труба крана II | Нет на складе | |
| 9 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 10 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | Нет на складе | |
| 11 | 09.21.13.000 | Труба гидромотора поворота II | Нет на складе | |
| 12 | 11.08.01.229 | Кольцо уплотнительное | Нет на складе | |
| 13 | 09.21.00.023 | Штуцер | Нет на складе | |
| 14 | ГОСТ 6402—70 | Шайба 4 | Нет на складе | |
| 15 | ГОСТ 6915—70 | Гайка М10 | Нет на складе | |
| 16 | 09.21.00.016 | Прокладка | Нет на складе | |
| 17 | 09.21.32.000 | Труба гидромотора поворота сливная | Нет на складе | |
| 18 | 09.21.00.002 | Винт | Нет на складе | |
| 19 | 11.22.47.203 | Кольцо уплотнительное | Нет на складе | |
| 20 | 50.45.74.513 | Винт | Нет на складе | |
| 21 | 09.21.72.000 | Тройник | Нет на складе | |
| 22 | FAD1PV2NP 20X1000 А1А1 | Рукав | Нет на складе | |
| 23 | 02.21.14.000 | Труба цилиндра рукояти | Нет на складе | |
| 24 | 02.21.11.000 | Труба цилиндра Ковша V | Нет на складе | |
| 25 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 26 | 02.01.00.007 | Скоба съемная | Нет на складе | |
| 27 | FAD1PV2NP 20X650 А1А1 | Рукав | Нет на складе | |
| 28 | 09.21.43.000 | Труба цилиндра ковша III | Нет на складе | |
| 29 | 02.21.00.008 | Хомут | Нет на складе | |
| 30 | ГОСТ 5915—70 | Гайка М4 | Нет на складе | |
| 31 | 09.21.34.000 | Труба цилиндра ковша VII | Нет на складе | |
| 32 | 09.21.35.000 | Труба цилиндра ковша VIII | Нет на складе | |
| 33 | Болт | Болт | Нет на складе | |
| 34 | Переходник | Переходник | 358.02 руб. | |
| 35 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | Нет на складе | |
| 36 | 09.16.00.005 | Штуцер | Нет на складе | |
| 37 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | Нет на складе | |
| 38 | 09.21.00.024 | Прокладка | Нет на складе | |
| 39 | 09.21.00.021 | Штуцер | Нет на складе | |
| 40 | 521-20-06.00 | Клапан предохранительный | Нет на складе | |
| 41 | 02.21.31.000 | Труба обратных клапанов II | Нет на складе | |
| 42 | 50.45.74.535 | Прокладка | Нет на складе | |
| 43 | 02.21.38.008 | Штуцер | Нет на складе | |
| 44 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | Нет на складе | |
| 45 | 02.21.37.004 | Пружина | Нет на складе | |
| 46 | 02.21.37.002 | Золотник | Нет на складе | |
| 47 | 02.21.38.007 | Корпус | Нет на складе | |
| 48 | 03.67.00.011 | Скоба | Нет на складе | |
| 49 | 09.21.00.041 | Полухомут | Нет на складе | |
| 50 | 09.21.00.011 | Втулка | Нет на складе | |
| 51 | 09.21.00019 | Прокладка | Нет на складе | |
| 52 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 53 | ГОСТ 6402—70 | Шайба 4 | Нет на складе | |
| 54 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 55 | 09.21.00.014 | Хомут | Нет на складе | |
| 56 | ТУ3800.56.016 | Рукав дюритовый 40У-90-3, l=200 | Нет на складе | |
| 57 | 09.21.01.000 | Труба всасывающая | Нет на складе | |
| 58 | 09.21.00.007 | Прокладка | Нет на складе | |
| 59 | ГОСТ 7798-70 | Болт М8Х25 | Нет на складе | |
| 60 | ГОСТ 6402—70 | Шайба 4 | Нет на складе | |
| 61 | 09.21.00.336 | Прокладка | Нет на складе | |
| 62 | 09.21.00.035 | Крышка | Нет на складе | |
| 63 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 64 | ГОСТ 6402—70 | Шайба 4 | Нет на складе | |
| 65 | 09.21.20.000 | Труба гидромотора хода дренажная II | Нет на складе | |
| 66 | 09.21.59.000 | Труба гидромотора хода VI | Нет на складе | |
| 67 | 09.21.58.000 | Труба гидромотора хода V | Нет на складе | |
| 68 | 09.21.67.000 | Труба гидромотора хода XII | Нет на складе | |
| 69 | 09.21.66.000 | Труба гидромотора хода XI | Нет на складе | |
| 70 | 09.21.18.000 | Труба гидромотора хода дренажная V | Нет на складе | |
| 71 | 09.21.00.002 | Винт | Нет на складе | |
| 72 | 09.21.70.000 | Труба гидромотора хода дренажная VI | Нет на складе | |
| 73 | 09.21.00.027 | Хомут | Нет на складе | |
| 74 | FADIPV2NP 20X400 А1А1 | Рукав | Нет на складе | |
| 75 | 09.21.65.000 | Труба гидромотора хода дренажная IV | Нет на складе | |
| 76 | 09.21.62.000 | Труба гидромотора хода IX | Нет на складе | |
| 77 | 09.21.63.000 | Труба гидромотора хода X | Нет на складе | |
| 78 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 79 | 09.21.00.030 | Хомут | Нет на складе | |
| 80 | 09.21.38.000 | Труба крана III | Нет на складе | |
| 81 | 09.21.39.000 | Труба крана IV | Нет на складе | |
| 82 | 09.21.08.000 | Труба нагнетательная VII | Нет на складе | |
| 83 | 09.21.03.000 | Труба нагнетательная II | Нет на складе | |
| 84 | 09.21.55.000 | Кран трехходовой | Нет на складе | |
| 85 | FABIPV2NP 20X900 A1A1 | Рукав | Нет на складе | |
| 86 | 09.21.02.000 | Труба нагнетательная I | Нет на складе | |
| 87 | 09.21.00.029 | Тройник | Нет на складе | |
| 88 | 09.21.04.000 | Труба нагнетательная III | Нет на складе | |
| 89 | 09.21.46.000 | Труба цилиндра рукояти V | Нет на складе | |
| 90 | 09.21.31.000 | Труба гидромотора хода II | Нет на складе | |
| 91 | 09.21.47.000 | Труба цилиндра рукояти VI | Нет на складе | |
| 92 | 09.21.06.000 | Труба нагнетательная V | Нет на складе | |
| 93 | 09.21.00.032 | Тройник | Нет на складе | |
| 94 | 09.21.16.000 | Труба цилиндра рукояти I | Нет на складе | |
| 95 | 09.21.17.000 | Труба цилиндра рукояти II | Нет на складе | |
| 96 | 50.45.74.501 | Винт | Нет на складе | |
| 97 | 09.21.53.000 | Труба обратных клапанов | Нет на складе | |
| 98 | 09.21.41.000 | Труба манометра I | Нет на складе | |
| 99 | 09.21.42.000 | Труба манометра II | Нет на складе | |
| 100 | 09.21.49.000 | Труба манометра IV | Нет на складе | |
| 101 | 09.21.48.000 | Труба манометра III | Нет на складе | |
| 102 | 09.21.54.000 | Установка манометра | Нет на складе | |
| 103 | 09.21.05.000 | Труба нагнетательная IV | Нет на складе | |
| 104 | 09.21.07.000 | Труба нагнетательная VI | Нет на складе | |
| 105 | 09.21.30.000 | Труба гидромотора хода I | Нет на складе | |
| 106 | 09.21.33.000 | Труба гидромотора хода сливная | Нет на складе | |
| 107 | 09.21.27.000 | Труба цилиндра стрелы VI | Нет на складе | |
| 108 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 109 | 09.21.24.000 | Труба цилиндра стрелы III | Нет на складе | |
| 110 | 09.21.28.000 | Труба коллектора I | Нет на складе | |
| 111 | 09.21.00.028 | Тройник | Нет на складе | |
| 112 | 09.21.22.000 | Труба цилиндра стрелы I | Нет на складе | |
| 113 | 09.21.00.031 | Тройник | Нет на складе | |
| 114 | 09.21.25.000 | Труба цилиндра стрелы IV | Нет на складе | |
| 115 | 09.21.51.000 | Труба цилиндра ковша I | Нет на складе | |
| 116 | 09.21.26.000 | Труба цилиндра стрелы V | Нет на складе | |
| 117 | 09.21.23.000 | Труба цилиндра стрелы II | Нет на складе | |
| 118 | 09.21.12.000 | Труба гидромотора поворота I | Нет на складе | |
| 119 | 09.21.10.000 | Труба сливная насоса II | Нет на складе | |
| 120 | 09.21.09.000 | Труба сливная насоса I | Нет на складе | |
| 121 | 09.21.15.000 | Труба гидромотора поворота IV | Нет на складе | |
| 122 | 09.21.14.000 | Труба гидромотора поворота III | Нет на складе | |
| 123 | 09.21.29.000 | Труба коллектора II | Нет на складе | |
| 124 | 09.21.44.000 | Труба цилиндра рукояти III | Нет на складе | |
| 125 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 126 | 09.21.52.000 | Труба цилиндра ковша II | Нет на складе | |
| 127 | 09.21.45.000 | Труба цилиндра рукояти IV | Нет на складе | |
| 128 | ГОСТ 5915—70 | Гайка М4 | Нет на складе | |
| 129 | ГОСТ 7798—70 | Болт М10Х30 | Нет на складе | |
| 130 | ГОСТ 10362—63 | Рукав 50-15, l=200 | Нет на складе | |
| 131 | 09.21.00-017 | Хомут | Нет на складе | |
| 132 | 09.21.36.000 | Труба крана I | Нет на складе | |
| 133 | 09.21.11.000 | Труба сливная насоса III | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
