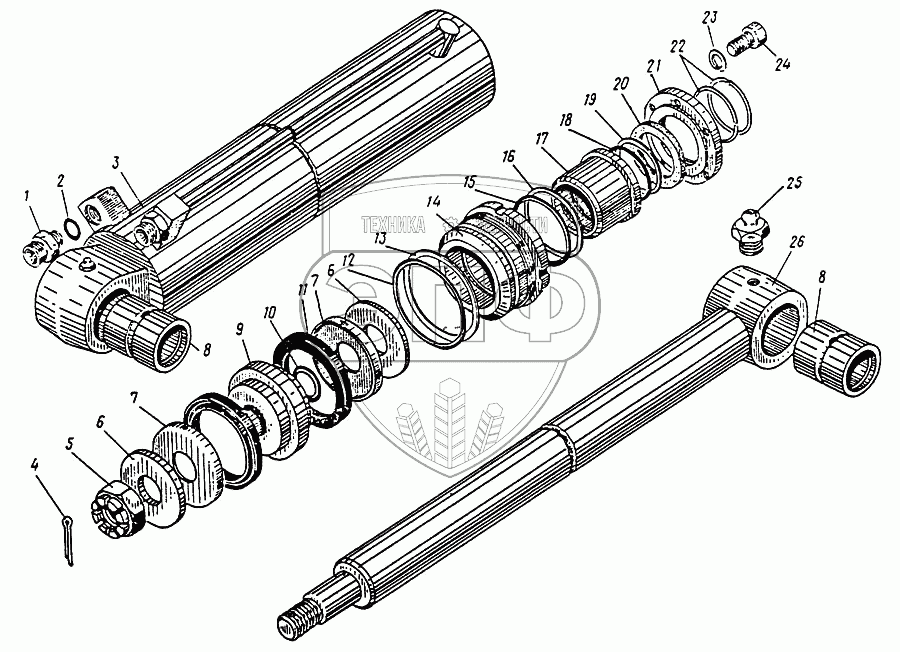

Каталог запасных частей к технике: Атек ЭОВ-4421. Цилиндр рукояти 09.3700.000
1
2
3
4
5
6
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 09.1900.015 | Штуцер | Нет на складе | |
| 2 | 027-032-30-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 3 | 09.3703.000 | Цилиндр | Нет на складе | |
| 4 | 6,3х71.019 ГОСТ 397-79 | Шплинт | Нет на складе | |
| 5 | 2М42х3.6Н.8.45.029 ГОСТ 5918-73 | Гайка | Нет на складе | |
| 6 | 02.0500.023 | Ограничитель | Нет на складе | |
| 7 | 02.0500.022 | Упор | Нет на складе | |
| 8 | 02.0400.001 | Втулка | Нет на складе | |
| 8 | 02.0400.001 | Втулка | Нет на складе | |
| 9 | 02.0500.021 | Поршень | Нет на складе | |
| 10 | 045-053-46-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 11 | 110х140 ГОСТ 6678-72 | Манжета | Нет на складе | |
| 12 | 130-140-58-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 13 | 09.3700.008 | Шайба защитная | Нет на складе | |
| 14 | 09.3700.002 | Крышка передняя | Нет на складе | |
| 15 | 100-110-58-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 16 | 09.3700.007 | Шайба защитная | Нет на складе | |
| 17 | 09.3700.001 | Втулка | Нет на складе | |
| 18 | 080-090-58-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 19 | 09.3700.006 | Шайба защитная | Нет на складе | |
| 20 | 09.3700.004 | Грязесъемник | Нет на складе | |
| 21 | 09.3700.003 | Корпус грязесъемника | Нет на складе | |
| 22 | 09.3700.005 | Кольцо разрезное | Нет на складе | |
| 23 | 10.65Г.02.21 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 24 | М10х20.66.6е.45.029 ГОСТ 17475-80 | Винт | Нет на складе | |
| 25 | 1.2.Ц6 ГОСТ 19853-74 | Масленка | Нет на складе | |
| 26 | 09.3704.000 | Шток | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
