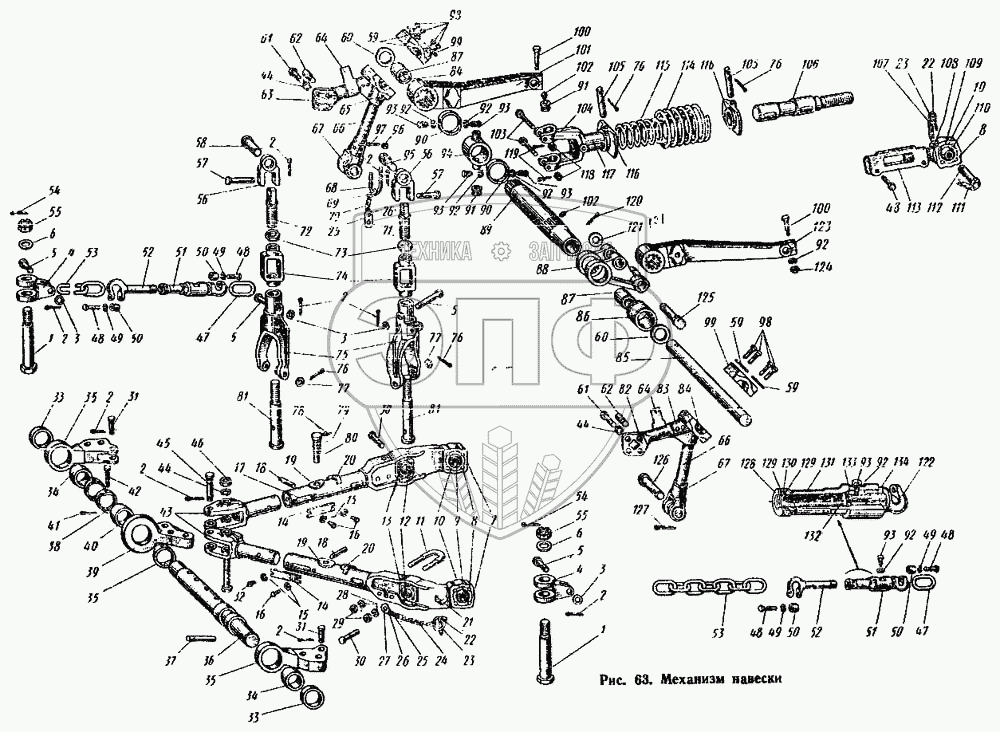

Каталог запасных частей к технике: АТЗ Т-4А. Механизм навески
1
1
2
2
2
2
2
2
2
2
3
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
12
13
14
14
15
15
16
16
17
18
18
19
19
20
20
21
22
22
23
23
24
25
25
26
26
27
28
29
30
30
31
31
32
33
33
34
35
35
35
36
37
38
38
39
40
41
42
43
44
44
44
45
46
47
47
48
48
48
48
48
49
49
49
49
50
50
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
59
59
59
60
60
61
61
62
62
63
64
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
76
76
76
77
77
78
79
80
81
81
82
83
84
84
86
87
87
88
89
90
90
91
91
92
92
92
92
92
92
92
93
93
93
93
93
93
94
95
96
97
98
98
99
99
100
100
101
102
102
103
104
105
105
106
107
108
109
110
111
112
113
114
115
116
116
117
118
119
120
121
122
123
124
125
126
127
128
129
129
130
131
132
133
134
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54.56.059 | 54.56.059 | Вал рычагов со втулкой в сборе | Нет на складе | |
| 77.60.026 | 77.60.026 | Вилка с пружинами в сборе | Нет на складе | |
| 77.60.024 | 77.60.024 | Вилка с трубой в сборе | Нет на складе | |
| 77.60.025 | 77.60.025 | Головка в сборе | Нет на складе | |
| 77.60.020 | 77.60.020 | Головка задняя в сборе | Нет на складе | |
| 77.60.028 | 77.60.028 | Головка с пальцем в сборе | Нет на складе | |
| 04.56.001-1 | 04.56.001-1 | Механизм навески | Нет на складе | |
| 54-56.055-2 | 54-56.055-2 | Ось верхняя с рычагами в сборе | Нет на складе | |
| 04.56.025 | 04.56.025 | Ось нижняя в сборе | Нет на складе | |
| 54.56.050-1 | 54.56.050-1 | Ось нижняя с тягами в сборе | Нет на складе | |
| 77.60.019-1 | 77.60.019-1 | Палец тяги с пружиной и рукояткой в сборе | Нет на складе | |
| 77.60.015-1А | 77.60.015-1А | Раскос в сборе | Нет на складе | |
| М04.56.057-1 | М04.56.057-1 | Растяжка в сборе | Нет на складе | |
| М04.56.065 | М04.56.065 | Скоба с кольцом резьбовым и втулкой в сборе | Нет на складе | |
| 04.56.011-3 | 04.56.011-3 | Стойка левая в сборе | Нет на складе | |
| 04.56.012-3 | 04.56.012-3 | Стойка правая в сборе | Нет на складе | |
| 77.60.029А | 77.60.029А | Труба нижних тяг с фиксатором и накладкой в сборе | Нет на складе | |
| 77.60.023 | 77.60.023 | Тяга верхняя в сборе | Нет на складе | |
| 77.60.018 | 77.60.018 | Тяга нижняя в сборе | Нет на складе | |
| 77.60.036 | 77.60.036 | Цепочка в сборе | Нет на складе | |
| 77.60.027 | 77.60.027 | Цепочка с чекой в сборе | Нет на складе | |
| 1 | М04.56.109 | Палец бугеля | Нет на складе | |
| 2 | Шплинт 6,3х40 ГОСТ 397-66 | Шплинт 6,3х40 ГОСТ 397-66 | Нет на складе | |
| 3 | Шайба 20 ГОСТ 11371-68 | Шайба 20 ГОСТ 11371-68 | Нет на складе | |
| 4 | М04.56.126 | Серьга цепи | Нет на складе | |
| 5 | 77.60.179 | Палец серьги | Нет на складе | |
| 6 | Шайба 30 ГОСТ 11371-68 | Шайба 30 ГОСТ 11371-68 | Нет на складе | |
| 7 | 77.60.124-1 | Головка задняя | Нет на складе | |
| 8 | Заклепка 10х40 ГОСТ 10299-68 | Заклепка 10х40 ГОСТ 10299-68 | Нет на складе | |
| 9 | 54.56.123 | Шарнир | Нет на складе | |
| 10 | 77.60.191 | Кольцо яблока | Нет на складе | |
| 11 | 77.60.151 | Стремянка | Нет на складе | |
| 12 | 77.60.175 | Яблоко нижних тяг | Нет на складе | |
| 13 | 77.60.190 | Кольцо яблока малое | Нет на складе | |
| 14 | 77.60.184 | Планка | Нет на складе | |
| 15 | Шайба 8Т 65Г ГОСТ 6402-70 | Шайба 8Т 65Г ГОСТ 6402-70 | Нет на складе | |
| 16 | Болт М8.2х12.58 ГОСТ 7796-70 | Болт М8.2х12.58 ГОСТ 7796-70 | Нет на складе | |
| 17 | 77.60.125 | Труба нижних тяг | Нет на складе | |
| 18 | 77.60.155 | Палец направляющий | Нет на складе | |
| 19 | 54.56.230 | Накладка | Нет на складе | |
| 20 | 77.60.219 | Фиксатор пальца нижней тяги | Нет на складе | |
| 21 | 77.60.193 | Скоба чеки | Нет на складе | |
| 22 | 77.60.194 | Чека | Нет на складе | |
| 23 | 77.60.195 | Кольцо чеки | Нет на складе | |
| 24 | 77.60.176 | Цепочка ОН-IV-65 | Нет на складе | |
| 25 | 77.60.205 | Шайба | Нет на складе | |
| 26 | Заклепка 6х18 ГОСТ 10299-68 | Заклепка 6х18 ГОСТ 10299-68 | Нет на складе | |
| 27 | 77.60.177 | Планка цепи | Нет на складе | |
| 28 | Шайба 18ОТ 65Г ГОСТ 6402-70 | Шайба 18ОТ 65Г ГОСТ 6402-70 | Нет на складе | |
| 29 | Гайка М18.5 ГОСТ 5915-70 | Гайка М18.5 ГОСТ 5915-70 | Нет на складе | |
| 30 | 77.60.173 | Палец рычагов нижний | Нет на складе | |
| 31 | 77.60.123 | Палец растяжек | Нет на складе | |
| 32 | 77.60.137 | Болт специальный | Нет на складе | |
| 33 | 04.56.190 | Кольцо дистанционное | Нет на складе | |
| 34 | 54.56.107 | Шарнир | Нет на складе | |
| 35 | 54.56.221А | Головка боковая | Нет на складе | |
| 35 | 54.56.131-3 | Ось верхняя | Нет на складе | |
| 36 | 04.56.110-2А | Ось нижняя | Нет на складе | |
| 37 | 54.56.188 | Штифт нижней оси | Нет на складе | |
| 38 | 77.60.156 | Ограничитель | Нет на складе | |
| 39 | 77.60.135 | Головка центральная | Нет на складе | |
| 40 | 54.56-111 | Шарнир центральный | Нет на складе | |
| 41 | Шплинт 5х28 ГОСТ 397-66 | Шплинт 5х28 ГОСТ 397-66 | Нет на складе | |
| 42 | 77.60.132 | Палец оси | Нет на складе | |
| 43 | 77.60.130 | Вилка нижних тяг | Нет на складе | |
| 44 | Шайба 20ОТ 65Г ГОСТ 6402-70 | Шайба 20ОТ 65Г ГОСТ 6402-70 | Нет на складе | |
| 45 | 77.60.131 | Палец вилки | Нет на складе | |
| 46 | Гайка 2М.20.5 ГОСТ 5915-70 | Гайка 2М.20.5 ГОСТ 5915-70 | Нет на складе | |
| 47 | М04.56.181-4 | Цепь 16х96 | Нет на складе | |
| 48 | Болт М16.2х60.88.35 ГОСТ 7795-70 | Болт М16.2х60.88.35 ГОСТ 7795-70 | Нет на складе | |
| 49 | Шайба 16ОТ 65Г ГОСТ 6402-70 | Шайба 16ОТ 65Г ГОСТ 6402-70 | Нет на складе | |
| 50 | 77.60.122 | Втулка растяжек | Нет на складе | |
| 51 | М04.56.064-1 | Муфта растяжек в сборе | Нет на складе | |
| 52 | М04.56.119 | Винт | Нет на складе | |
| 53 | М04.56.180-4 | Цепь 16[96 | Нет на складе | |
| 54 | Шплинт 6,3х60 ГОСТ 397-66 | Шплинт 6,3х60 ГОСТ 397-66 | Нет на складе | |
| 55 | Гайка М30х2.2а.8.40 ГОСТ 5918-70 | Гайка М30х2.2а.8.40 ГОСТ 5918-70 | Нет на складе | |
| 56 | 77.60.164-1 | Серьга раскоса | Нет на складе | |
| 57 | 77.60.165 | Палец серьги раскоса | Нет на складе | |
| 58 | 77.60.168 | Палец рычага малый | 432.03 руб. | |
| 59 | 54.56.200 | Пластина замковая | Нет на складе | |
| 60 | 77.60.169 | Шайба | Нет на складе | |
| 61 | Болт 4М20х1,5.2а.60.88.30 ГОСТ 7796-70 | Болт 4М20х1,5.2а.60.88.30 ГОСТ 7796-70 | Нет на складе | |
| 62 | 04.56.185 | Штифт | Нет на складе | |
| 63 | 04.56.102-3 | Стойка наклонная правая | Нет на складе | |
| 64 | 04.56.189 | Штырь | Нет на складе | |
| 65 | 54.56.183-4 | Бугель правой стойки верхний | Нет на складе | |
| 66 | 04.56.103-1 | Стойка нижняя | Нет на складе | |
| 67 | 54.56.102-3 | Наконечник стойкий нижний | Нет на складе | |
| 68 | 77.60.166А | Фиксатор | Нет на складе | |
| 69 | 77.60.187 | Шайба | Нет на складе | |
| 70 | 77.60.188 | Цепочка фиксатора ОН-IV-65 | Нет на складе | |
| 71 | 77.60.186 | Пластина | Нет на складе | |
| 72 | 77.60.116 | Винт раскоса верхний | Нет на складе | |
| 73 | Гайка М36х3.2а.8.35 ГОСТ 2526-70 | Гайка М36х3.2а.8.35 ГОСТ 2526-70 | Нет на складе | |
| 74 | 77.60.115 | Муфта раскоса | Нет на складе | |
| 75 | 77.60.114-1 | Вилка раскоса | Нет на складе | |
| 76 | Шплинт 8х50 ГОСТ 397-66 | Шплинт 8х50 ГОСТ 397-66 | Нет на складе | |
| 77 | А34-4 | Шайба | Нет на складе | |
| 78 | 77.60.153-1 | Рукоятка | Нет на складе | |
| 79 | 77.60.128 | Пружина | Нет на складе | |
| 80 | 77.60.127-2 | Палец тяги | Нет на складе | |
| 81 | 77.60.113-1 | Винт раскоса | Нет на складе | |
| 82 | 04.56.101-3 | Стойка наклонная левая | Нет на складе | |
| 83 | 54.56.108-4 | Бугель левой стойки верхний | Нет на складе | |
| 84 | 77.60.200 | Штифт | Нет на складе | |
| 86 | 54.56.141-1 | Втулка упорная | Нет на складе | |
| 87 | 77.60.170-1 | Втулка вала рычагов | Нет на складе | |
| 88 | 77.60.103 | Рычаг штока | Нет на складе | |
| 89 | 54.56.132-4 | Вал рычагов | Нет на складе | |
| 90 | 77.60.112 | Кольцо упорное | Нет на складе | |
| 91 | 77.60.161 | Втулка малая | 335.58 руб. | |
| 92 | Шайба 14ОТ 65Г ГОСТ 6402-70 | Шайба 14ОТ 65Г ГОСТ 6402-70 | Нет на складе | |
| 93 | 77.60.111 | Винт установочный | Нет на складе | |
| 94 | 77.60.109 | Траверса верхней тяги | Нет на складе | |
| 95 | 77.60.157 | Палец рычага | Нет на складе | |
| 96 | 77.60.167 | Гайка фиксатора | Нет на складе | |
| 97 | Шплинт 4х32 ГОСТ 397-66 | Шплинт 4х32 ГОСТ 397-66 | Нет на складе | |
| 98 | Болт 4М20.2х70.88.30 ГОСТ 7795-70 | Болт 4М20.2х70.88.30 ГОСТ 7795-70 | Нет на складе | |
| 99 | 54.56.109-2 | Крышка бугеля стойки | Нет на складе | |
| 100 | 77.60.174 | Болт рычагов | Нет на складе | |
| 101 | 77.60.102 | Рычаг подъемный правый | Нет на складе | |
| 102 | Масленка I-АI ГОСТ 1303-56 | Масленка I-АI ГОСТ 1303-56 | Нет на складе | |
| 103 | Болт 2М12.2х90.58 ГОСТ 7795-70 | Болт 2М12.2х90.58 ГОСТ 7795-70 | Нет на складе | |
| 104 | 77.60.145 | Вилка верхней тяги | Нет на складе | |
| 105 | 77.60.146 | Палец | Нет на складе | |
| 106 | 77.60.139 | Винт верхней тяги | Нет на складе | |
| 107 | 77.60.203 | Цепочка верхней тяги ОН-IV-65 | Нет на складе | |
| 108 | Заклепка 6х32 ГОСТ 10299-68 | Заклепка 6х32 ГОСТ 10299-68 | Нет на складе | |
| 109 | 77.60.141 | Головка верхней тяги | Нет на складе | |
| 110 | 77.60.198 | Яблоко верхней тяги | Нет на складе | |
| 111 | Заклепка 6х42 ГОСТ 10299-68 | Заклепка 6х42 ГОСТ 10299-68 | Нет на складе | |
| 112 | 77.60.158 | Палец верхней тяги | Нет на складе | |
| 113 | 77.60.144 | Муфта | 8 353.80 руб. | |
| 114 | 77.60.142 | Пружина большая | Нет на складе | |
| 115 | 77.60.143 | Пружина малая | Нет на складе | |
| 116 | 77.60.147 | Шайба упорная | Нет на складе | |
| 117 | 77.60.140 | Труба верхней тяги | Нет на складе | |
| 118 | Гайка М12.2.8.35 ГОСТ 5932-62 | Гайка М12.2.8.35 ГОСТ 5932-62 | Нет на складе | |
| 119 | Шплинт 3,2х32 ГОСТ 397-66 | Шплинт 3,2х32 ГОСТ 397-66 | Нет на складе | |
| 120 | Шплинт 5х50 ГОСТ 397-66 | Шплинт 5х50 ГОСТ 397-66 | Нет на складе | |
| 121 | Шайба 36 ГОСТ 11371-68 | Шайба 36 ГОСТ 11371-68 | Нет на складе | |
| 122 | М04.56.120 | Скоба | Нет на складе | |
| 123 | 77.60.101 | Рычаг подъемный левый | Нет на складе | |
| 124 | Гайка М14.2.А6 ГОСТ 5927-70 | Гайка М14.2.А6 ГОСТ 5927-70 | Нет на складе | |
| 125 | 77.60.138А | Палец рычага штока | Нет на складе | |
| 126 | 54.56.103-1 | Палец стойки | Нет на складе | |
| 127 | Шплинт 8х60 ГОСТ 397-66 | Шплинт 8х60 ГОСТ 397-66 | Нет на складе | |
| 128 | М04.56.243 | Колпак | Нет на складе | |
| 129 | М04.56.241 | Полукольцо | Нет на складе | |
| 130 | М04.56.240 | Чистик | Нет на складе | |
| 131 | М04.56.121-1 | Муфта растяжек | Нет на складе | |
| 132 | Заглушка 42 ГОСТ 3111-67 | Заглушка 42 ГОСТ 3111-67 | Нет на складе | |
| 133 | М04.56.242 | Кольцо резьбовое | Нет на складе | |
| 134 | М04.56.239 | Втулка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
