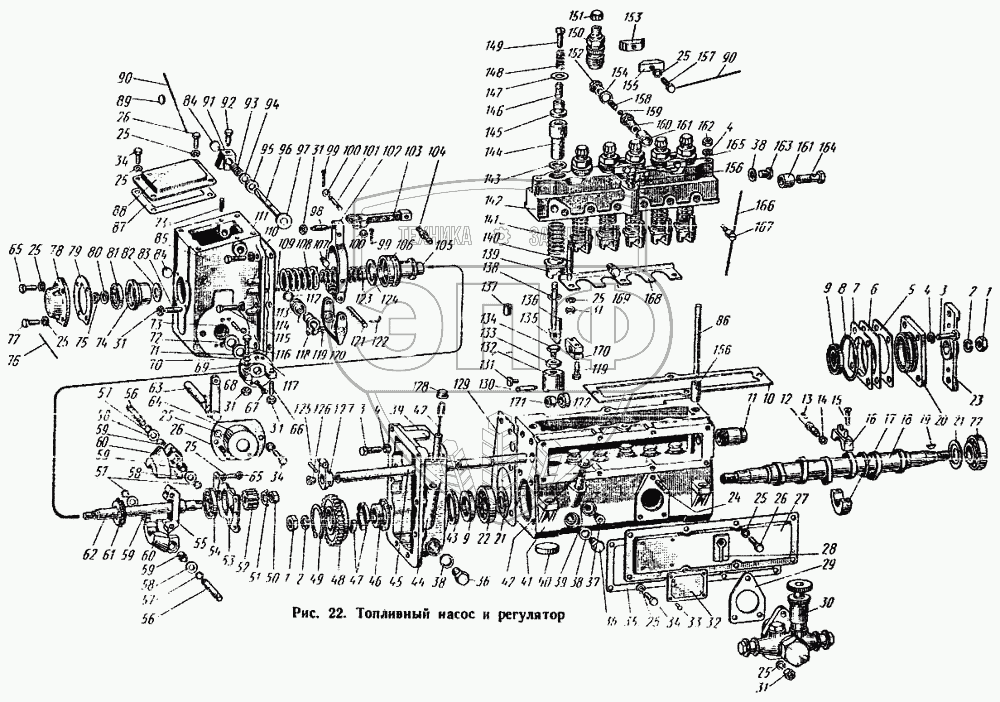

Каталог запасных частей к технике: АТЗ Т-4А. Топливный насос и регулятор
1
1
2
2
3
3
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
25
25
25
25
25
25
25
25
25
26
26
26
27
28
29
30
31
31
31
31
31
31
32
33
34
34
34
35
36
36
37
38
38
38
39
39
40
41
42
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
56
57
57
58
58
58
59
59
59
59
60
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
73
74
75
76
77
77
78
79
80
81
82
82
83
84
84
85
86
87
88
89
90
90
91
92
93
94
95
96
97
98
99
99
100
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
156
157
158
159
160
161
161
162
163
164
165
166
167
168
169
170
171
172
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-А17с9-1 | 41-А17с9-1 | Валик регулятора в сборе | Нет на складе | |
| 17-с3-3 | 17-с3-3 | Валик регулятора с крестовиной в сборе | Нет на складе | |
| 41-А16с16 | 41-А16с16 | Клапан нагнетательный в сборе | Нет на складе | |
| 03-17с2 | 03-17с2 | Корпус регулятора в сборе | Нет на складе | |
| 17-с8-2 | 17-с8-2 | Муфта регулятора в сборе | Нет на складе | |
| В2.80.16.085-2 | В2.80.16.085-2 | Муфта регулятора упругая | Нет на складе | |
| 03-16с2 | 03-16с2 | Насос топливный в сборе | Нет на складе | |
| 41-А16с15-1 | 41-А16с15-1 | Плунжерная пара в сборе | Нет на складе | |
| 41-А17с1 | 41-А17с1 | Регулятор типа РВ880 в сборе | Нет на складе | |
| 41-А16с18 | 41-А16с18 | Указатель уровня масла в сборе | Нет на складе | |
| 1 | Гайка М14х1,5.2а.5 ГОСТ 5915-70 | Гайка М14х1,5.2а.5 ГОСТ 5915-70 | Нет на складе | |
| 2 | Шайба 14Н 65Г ГОСТ 6402-70 | Шайба 14Н 65Г ГОСТ 6402-70 | Нет на складе | |
| 3 | Болт М10.2х25.58 ГОСТ 7796-70 | Болт М10.2х25.58 ГОСТ 7796-70 | Нет на складе | |
| 4 | Шайба 10Н 65Г ГОСТ 6402-70 | Шайба 10Н 65Г ГОСТ 6402-70 | Нет на складе | |
| 5 | 03-16223 | Прокладка регулировочная | Нет на складе | |
| 6 | 03-16224 | Прокладка регулировочная | Нет на складе | |
| 7 | 03-16225 | Прокладка регулировочная | Нет на складе | |
| 8 | 03-1628 | Кольцо | Нет на складе | |
| 9 | Манжета I-I-20 ОН 13-47-56 | Манжета I-I-20 ОН 13-47-56 | Нет на складе | |
| 10 | 03-1679 | Прокладка головки насоса | Нет на складе | |
| 11 | 03-1633 | Колпак рейки | Нет на складе | |
| 12 | 03-1622 | Винт стопорный | Нет на складе | |
| 13 | 03-1621 | Стопор винта | Нет на складе | |
| 14 | 03-1627 | Прокладка | Нет на складе | |
| 15 | 03-1611 | Винт стяжной | Нет на складе | |
| 16 | 03-1616 | Половина опоры верхняя | Нет на складе | |
| 17 | 03-1617 | Половина опоры нижняя | Нет на складе | |
| 18 | 03-1604-2 | Вал кулачковый | Нет на складе | |
| 19 | Шпонка сегментная 4х6,5 ГОСТ 8795-68 | Шпонка сегментная 4х6,5 ГОСТ 8795-68 | Нет на складе | |
| 20 | 03-1603 | Крышка подшипника | Нет на складе | |
| 21 | 16-031 | Маслоотражатель шарикоподшипника | Нет на складе | |
| 22 | Подшипник роликовый конический 7204 К1 Г | Подшипник роликовый конический 7204 К1 ГОСТ 333-59 | Нет на складе | |
| 23 | 03А-1669 | Вилка | Нет на складе | |
| 24 | 16-008 | Шпилька | Нет на складе | |
| 25 | Шайба 6Н 65Г ГОСТ 6402-70 | Шайба 6Н 65Г ГОСТ 6402-70 | Нет на складе | |
| 26 | Болт 3М6.2х14.58 ГОСТ 7798-70 | Болт 3М6.2х14.58 ГОСТ 7798-70 | Нет на складе | |
| 27 | 03-1681 | Крышка люка | Нет на складе | |
| 28 | 16-082 | Щиток сапуна | Нет на складе | |
| 29 | 16-148 | Прокладка | Нет на складе | |
| 30 | 16-с30-8Б | Насос подкачивающий в сборе | Нет на складе | |
| 31 | Гайка М6.5А.6 ГОСТ 5915-70 | Гайка М6.5А.6 ГОСТ 5915-70 | Нет на складе | |
| 32 | 01-16107 | Табличка | Нет на складе | |
| 33 | 3аклепка 2,5х6-055 ГОСТ 10299-68 | 3аклепка 2,5х6-055 ГОСТ 10299-68 | Нет на складе | |
| 34 | Болт М6.2х14.58 ГОСТ 7798-70 | Болт М6.2х14.58 ГОСТ 7798-70 | Нет на складе | |
| 35 | 03-1680 | Прокладка крышки люка | Нет на складе | |
| 36 | 16-204 | Пробка | Нет на складе | |
| 37 | 119-74А | Пробка | Нет на складе | |
| 38 | 16-210 | Прокладка | Нет на складе | |
| 39 | 41-А16116 | Втулка направляющая | Нет на складе | |
| 40 | 16-004 | Пробка корпуса | Нет на складе | |
| 41 | 03-1601-1 | Корпус топливного насоса | Нет на складе | |
| 42 | 41-А16119 | Стержень указателя уровня масла | Нет на складе | |
| 43 | Л16-221 | Втулка подшипника | Нет на складе | |
| 44 | 03-1614 | Фланец крепления регулятора | Нет на складе | |
| 45 | 03-1625 | Рейка | Нет на складе | |
| 46 | В2.80.16.565 | Втулка шестерни | Нет на складе | |
| 47 | 236-1110517-Б | Сухарь | Нет на складе | |
| 48 | В2.80.16.564-2 | Шестерня кулачкового вала | Нет на складе | |
| 49 | В2.80.16.567 | Кольцо упорное | Нет на складе | |
| 50 | 17-039-1 | Гайка валика регулятора | Нет на складе | |
| 51 | 17-038Б | Шайба валика регулятора | Нет на складе | |
| 52 | 17-037А | Шестерня валика регулятора | Нет на складе | |
| 53 | 17-036Г | Гнездо шарикоподшипника | Нет на складе | |
| 54 | Шарикоподшипник 46203 ГОСТ 831-54 | Шарикоподшипник 46203 ГОСТ 831-54 | Нет на складе | |
| 55 | 17-033-4 | Крестовина грузов | Нет на складе | |
| 56 | 17-045-3 | Ось груза регулятора | Нет на складе | |
| 57 | 17-099 | Кольцо стопорное | Нет на складе | |
| 58 | 17-044А | Шайба оси груза | Нет на складе | |
| 59 | 17-043-2 | Втулка груза | Нет на складе | |
| 60 | 17-042-2А | Груз регулятора | Нет на складе | |
| 61 | Шарикоподшипник 8202 ГОСТ 6874-54 | Шарикоподшипник 8202 ГОСТ 6874-54 | Нет на складе | |
| 62 | 17-032-3 | Валик регулятора | Нет на складе | |
| 63 | 17-018-4А | Валях с рычагом | Нет на складе | |
| 64 | 17-027-3 | Крышка упора | Нет на складе | |
| 65 | Болт М6.2х16.58 ГОСТ 7798-70 | Болт М6.2х16.58 ГОСТ 7798-70 | Нет на складе | |
| 66 | 17-023 | Шпилька-ограничитель выключения подачи | Нет на складе | |
| 67 | Винт М6.2х12.58 ГОСТ 1490-62 | Винт М6.2х12.58 ГОСТ 1490-62 | Нет на складе | |
| 68 | 17-021 | Прокладка регулировочная | Нет на складе | |
| 69 | 17-021-1 | Прокладка регулировочная | Нет на складе | |
| 70 | 17-021-2 | Прокладка регулировочная | Нет на складе | |
| 71 | 17-008 | Кольцо сальника | Нет на складе | |
| 72 | 17-007 | Обойма сальника | Нет на складе | |
| 73 | 17-069 | Штифт цилиндрический | Нет на складе | |
| 74 | 17-052-2А | Седло пружины регулятора | Нет на складе | |
| 75 | Гайка М8.2.А.6 ГОСТ 5929-70 | Гайка М8.2.А.6 ГОСТ 5929-70 | Нет на складе | |
| 76 | Проволока диаметр 0,8х280 ГОСТ 3282-46 | Проволока диаметр 0,8х280 ГОСТ 3282-46 | Нет на складе | |
| 77 | Болт 3М6.2х16.58 ГОСТ 7798-70 | Болт 3М6.2х16.58 ГОСТ 7798-70 | Нет на складе | |
| 78 | 17-056 | Крышка регуляторе задняя | Нет на складе | |
| 79 | 17-055 | Прокладка | Нет на складе | |
| 80 | 17-054 | Шайба замковая | Нет на складе | |
| 81 | Шарикоподшипник 200 ГОСТ 8338-57 | Шарикоподшипник 200 ГОСТ 8338-57 | Нет на складе | |
| 82 | 17-050 | Прокладка регулировочная | Нет на складе | |
| 82 | 17-050А | Прокладка регулировочная | Нет на складе | |
| 83 | 17-074А | Жесткий упор | Нет на складе | |
| 84 | Заглушка 16 ГОСТ 3111-67 | Заглушка 16 ГОСТ 3111-67 | Нет на складе | |
| 85 | 03-1701 | Корпус регулятора | Нет на складе | |
| 86 | Л16-100А | Шпилька | Нет на складе | |
| 87 | 17-067-1 | Прокладка | Нет на складе | |
| 88 | 17-068-3 | Крышка корпуса регулятора верхняя | Нет на складе | |
| 89 | Пломба 8х10Н 504-66 | Пломба 8х10Н 504-66 | Нет на складе | |
| 90 | Проволока диаметр 0,8х400 ГОСТ 3282-46 | Проволока диаметр 0,8х400 ГОСТ 3282-46 | Нет на складе | |
| 91 | 41-1763-1 | Призма валика обогатителя | Нет на складе | |
| 92 | 17-066-1 | Винт призмы | Нет на складе | |
| 93 | 17-062 | Пружина | Нет на складе | |
| 94 | 17-061 | Шайба сальника валика обогатителя | Нет на складе | |
| 95 | 17-004 | Сальник валика обогатителя | Нет на складе | |
| 96 | 17-064-3 | Валик обогатителя | Нет на складе | |
| 97 | 17-065-2 | Ручка валика обогатителя | Нет на складе | |
| 98 | 17-013А | Болт вилки | Нет на складе | |
| 99 | Шплинт 2х12-005 ГОСТ 397-66 | Шплинт 2х12-005 ГОСТ 397-66 | Нет на складе | |
| 100 | 17-080 | Шайба пальца | Нет на складе | |
| 101 | 17-075-1А | Ось вилки короткая | Нет на складе | |
| 102 | 17-009-1 | Вилка тяги регулятора | Нет на складе | |
| 103 | 17-058-5 | Тяга регулятора | Нет на складе | |
| 104 | 17-059-3 | Кулачок тяги регулятора | Нет на складе | |
| 105 | 17-029-2 | Втулка муфты | Нет на складе | |
| 106 | 17-028-2 | Муфта регулятора | Нет на складе | |
| 107 | 17-010А | Штырь вилки | Нет на складе | |
| 108 | 17-049А | Пружина регулятора наружная | Нет на складе | |
| 109 | 17-002 | Штифт установочный | Нет на складе | |
| 110 | Шайба 8Н 65Г ГОСТ 6402-70 | Шайба 8Н 65Г ГОСТ 6402-70 | Нет на складе | |
| 111 | Болт 3М8.2х25.58 ГОСТ 7796-70 | Болт 3М8.2х25.58 ГОСТ 7796-70 | Нет на складе | |
| 112 | 17-090А | Кольцо замковое | Нет на складе | |
| 113 | 17-0116Б | Пружина кронштейна | Нет на складе | |
| 114 | 17-057 | Прокладка | Нет на складе | |
| 115 | Болт М8.2х25.58 ГОСТ 7796-70 | Болт М8.2х25.58 ГОСТ 7796-70 | Нет на складе | |
| 116 | 17-022-1 | Болт регулировочный | Нет на складе | |
| 117 | 17-020-2 | Шайба упора | Нет на складе | |
| 118 | 17-014 | Втулка пружины | Нет на складе | |
| 119 | Бслт М6.2х20.58 ГОСТ 7798-70 | Бслт М6.2х20.58 ГОСТ 7798-70 | Нет на складе | |
| 120 | 17-011-1 | Кронштейн вилки тяги регулятора | Нет на складе | |
| 121 | 17-012-2 | Ось кронштейна | Нет на складе | |
| 122 | 80.17.119 | Шплинт | Нет на складе | |
| 123 | 17-048-1А | Пружина регулятора внутренняя | Нет на складе | |
| 124 | 17-047 | Прокладка регулировочная | Нет на складе | |
| 125 | 17-077 | Штифт цилиндрический | Нет на складе | |
| 126 | 41-А1615 | Заглушка рейки | Нет на складе | |
| 127 | 16-026-4А | Поводок рейки | Нет на складе | |
| 128 | 41-А16118 | Колпачок указателя уровня масла | Нет на складе | |
| 129 | 16-084А | Прокладка | Нет на складе | |
| 130 | В2.80.16.522-2 | Ось ролика толкателя | Нет на складе | |
| 131 | В2.80.16.523 | Фиксатор толкателя | Нет на складе | |
| 132 | 80.16.104-1А | Корпус толкателя | Нет на складе | |
| 133 | 16-048 | Контргайка болта толкателя | Нет на складе | |
| 134 | 16-049 | Болт толкателя | Нет на складе | |
| 135 | 16-060Б | Поводок плунжера | Нет на складе | |
| 136 | 41-А1659 | Плунжер топливного насоса | Нет на складе | |
| 137 | 119-2006 | Втулка распорная | Нет на складе | |
| 138 | 16-077А | Кольцо замковое плунжера | Нет на складе | |
| 139 | 41-А16076 | Тарелка пружины плунжера | Нет на складе | |
| 140 | 16-074-1А | Шпилька | Нет на складе | |
| 141 | 16-075Г | Пружина плунжера | Нет на складе | |
| 142 | 03-1653-1 | Головка топливного насоса | Нет на складе | |
| 143 | 16-062 | Прокладка | Нет на складе | |
| 144 | 41-А1661-1 | Втулка плунжера | Нет на складе | |
| 145 | 16-065 | Седло нагнетательное клапана | Нет на складе | |
| 146 | 41-А1613 | Клапан нагнетательный | Нет на складе | |
| 147 | 16-212 | Прокладка седла нагнетательного клапана | Нет на складе | |
| 148 | 16-068А | Пружина нагнетательного клапана | Нет на складе | |
| 149 | 03-1610А | Уменьшитель объема | Нет на складе | |
| 150 | 16-069Б | Штуцер нажимной | Нет на складе | |
| 151 | 119-73 | Гайка-колпачок | Нет на складе | |
| 152 | 16-218 | Пробка перепускного клапана | Нет на складе | |
| 153 | 16-072-3Б | Зажим задний | Нет на складе | |
| 154 | 16-219 | Прокладка | Нет на складе | |
| 155 | 16-073-3Б | Зажим передний | Нет на складе | |
| 156 | 16-003 | Штифт установочный | Нет на складе | |
| 157 | Болт 3М8.2х30.58 ГОСТ 7796-70 | Болт 3М8.2х30.58 ГОСТ 7796-70 | Нет на складе | |
| 158 | 16-057 | Пружина перепускного клапана | Нет на складе | |
| 159 | Шарик III 7,144мм Н ГОСТ 3722-60 | Шарик III 7,144мм Н ГОСТ 3722-60 | Нет на складе | |
| 160 | 41-А16216 | Корпус перепускного клапана | Нет на складе | |
| 161 | 119-85 | Защитная втулка | Нет на складе | |
| 162 | Гайка М10.2хА.6 ГОСТ 2524-70 | Гайка М10.2хА.6 ГОСТ 2524-70 | Нет на складе | |
| 163 | 16-054 | Пробка головки насоса | Нет на складе | |
| 164 | 16-110 | Болт поворотного угольника | Нет на складе | |
| 165 | Болт М8.2х60.58 ГОСТ 7795-70 | Болт М8.2х60.58 ГОСТ 7795-70 | Нет на складе | |
| 166 | Проволока диаметр 0,8х160 ГОСТ 3282-46 | Проволока диаметр 0,8х160 ГОСТ 3282-46 | Нет на складе | |
| 167 | 16-063А | Винт установочный | Нет на складе | |
| 168 | 03-1678 | Планка упора | Нет на складе | |
| 169 | Пробка КГ 1/4" ГОСТ 12720-67 | Пробка КГ 1/4" ГОСТ 12720-67 | Нет на складе | |
| 170 | 16-019-1А | Хомутик | Нет на складе | |
| 171 | 16-046А | Втулка ролика | Нет на складе | |
| 172 | 16-045 | Ролях толкателя плунжера | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
