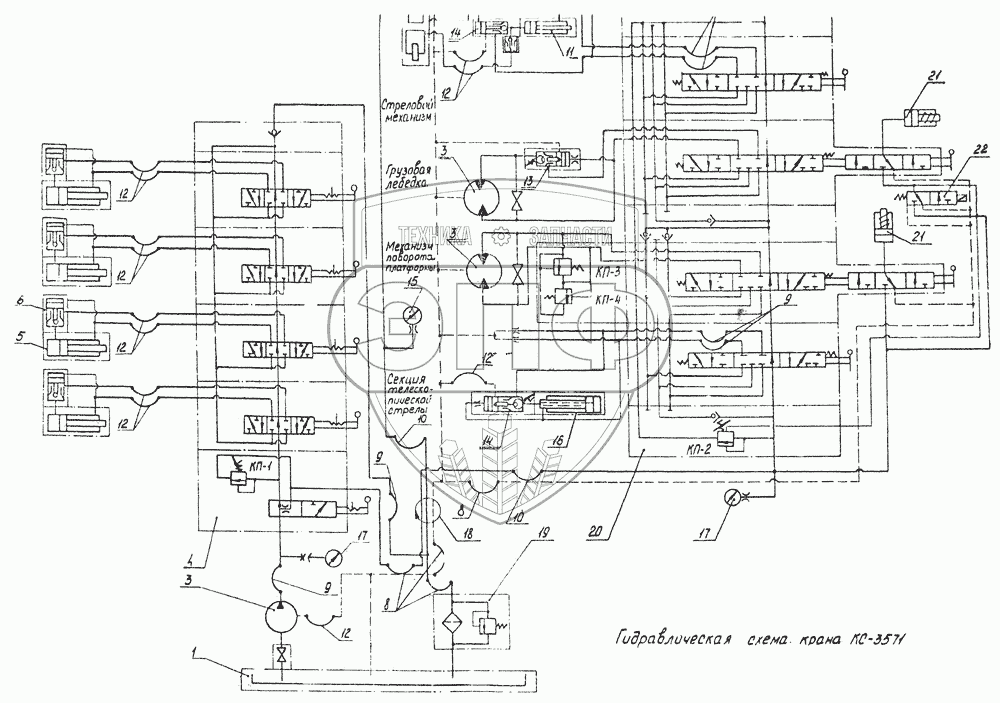

Каталог запасных частей к технике: Автокран КС-3571. Экспликация к гидравлической схеме КС-3571
КС-3571
1
3
3
3
4
5
6
8
8
9
9
10
10
11
12
12
12
12
12
12
12
13
14
14
15
16
17
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-3571 | КС-3571 | Экспликация к гидравлической схеме | Нет на складе | |
| 1 | KC-3562A.61.090 | Бак масляный | Нет на складе | |
| 3 | 210.25.13.21Б | Гидромотор | Нет на складе | |
| 4 | КС-3562А.60.800 | Распределитель | Нет на складе | |
| 5 | Ц22.000-01 | Гидроцилиндр | Нет на складе | |
| 6 | KC-3562A.60.500 | Гидрозамок | Нет на складе | |
| 8 | ТУ-22-3330-75 | Рукав | Нет на складе | |
| 9 | ТУ-22-3330-75 | Рукав | Нет на складе | |
| 10 | ТУ-22-3330-75 | Рукав | Нет на складе | |
| 11 | Ц51.000 | Гидроцилиндр | Нет на складе | |
| 12 | ТУ-22-3125-74 | Рукав | Нет на складе | |
| 13 | КС-3562А.66.700 | Обратный управляемый клапан | Нет на складе | |
| 14 | КС-3562А.66.700-01 | Обратный управляемый клапан | Нет на складе | |
| 15 | ГОСТ 2405-72 | Манометр | Нет на складе | |
| 16 | У-4564.02-01 | Цилиндр | Нет на складе | |
| 17 | ГОСТ 2405-72 | Манометр | Нет на складе | |
| 18 | КС-3562А.Э.60.710 | Соединение вращающееся | Нет на складе | |
| 19 | У491.045.000 | Фильтр линейный | Нет на складе | |
| 20 | Р25.160-20.3-01-07A-10.4-06A-01-30 | Распределитель | Нет на складе | |
| 21 | КС-3562А.67.000 | Гидроразмыкатель тормоза | Нет на складе | |
| 22 | У4690.90.31.А | Распределитель с электрическим управлением | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
