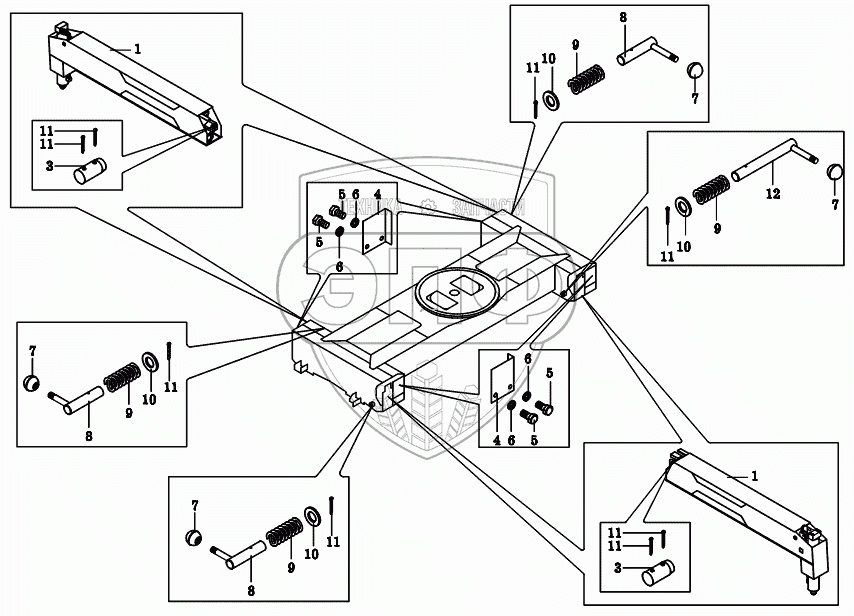

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Установка выносной опоры
1
1
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КС-45717А.31.050 | Опора в сборе | Нет на складе | |
| 2 | КС-45717А.31.050-02 | Опора в сборе | Нет на складе | |
| 3 | КС-45717.31.001 | Ось | Нет на складе | |
| 4 | КС-45717А.31.003 | Крышка | Нет на складе | |
| 5 | БолтM8-8gx16.46.20.019 | Болт | Нет на складе | |
| 6 | Шайба8.01.08кп.019 | Шайба | Нет на складе | |
| 7 | У2.33.63.035-01 | Ручка шаровая | Нет на складе | |
| 8 | КС-45717.31.080 | Фиксатор | Нет на складе | |
| 9 | КС-35714.31.002 | Пружина | Нет на складе | |
| 10 | Шайба24.02.СТ3ПС.019 | Шайба | Нет на складе | |
| 11 | Шплинт4x32.016 | Шплинт | Нет на складе | |
| 12 | КС-35714.31.080 | Фиксатор | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
