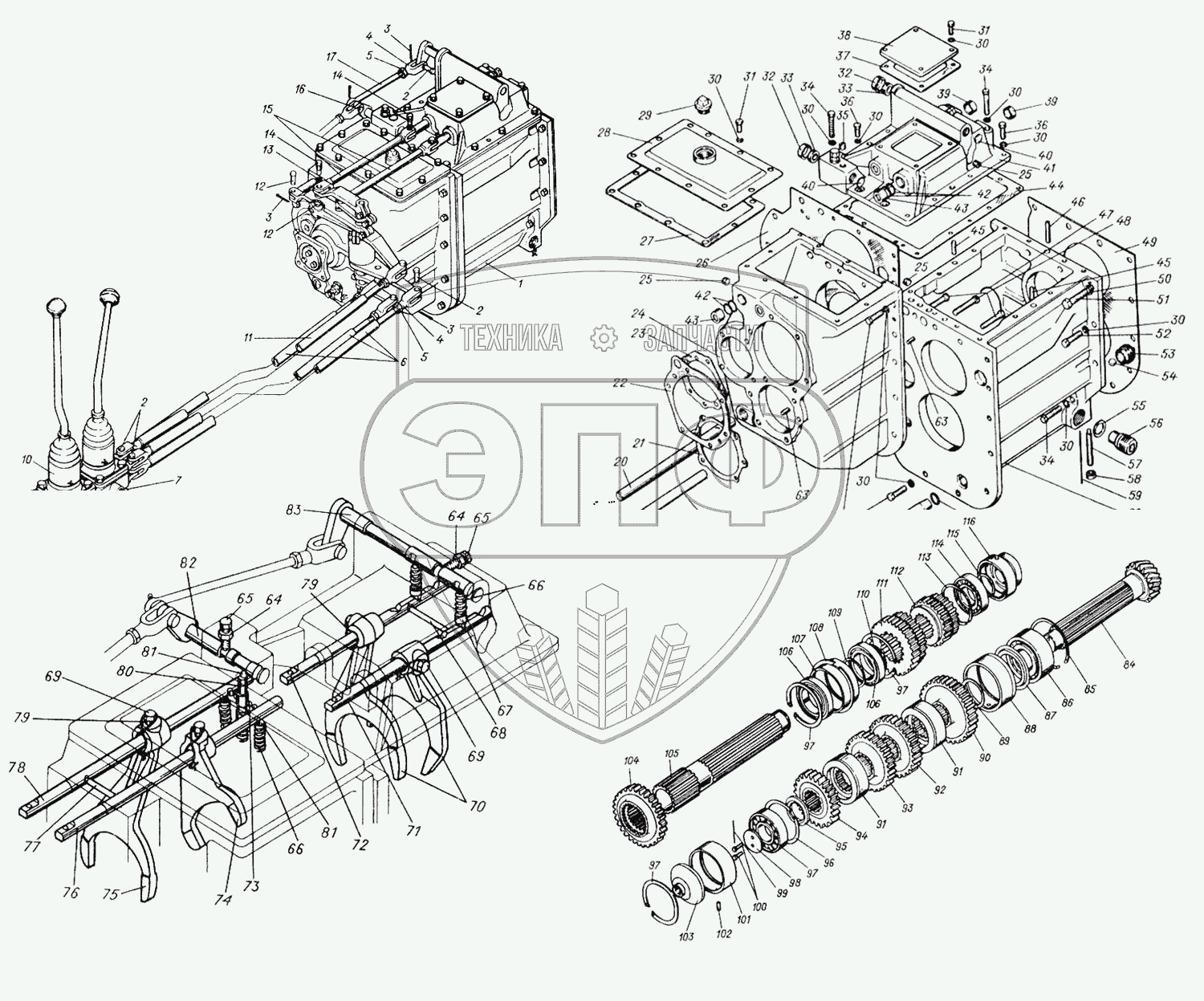

Каталог запасных частей к технике: АЗСМ МСН-10. Коробка передач
1
2
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
30
30
30
30
30
30
30
30
31
31
32
32
33
33
34
34
34
35
36
36
37
38
39
39
40
40
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
65
66
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
79
80
81
81
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
97
97
97
97
98
99
100
101
102
103
104
105
106
106
107
108
109
110
111
112
113
114
115
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МТ4.37.003 | Коробка передач | Нет на складе | |
| 2 | Т4.40.106 | Ось | Нет на складе | |
| 3 | Шплинт3,2х20.016 | Шплинт 3,2х20.016 ГОСТ 397-79 | Нет на складе | |
| 4 | А40-17-1 | Вилка | Нет на складе | |
| 5 | ГайкаМ12х1,25-6Н.6.016 | Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70 | Нет на складе | |
| 6 | МТ4.37.013 | Тяга | Нет на складе | |
| 7 | Шайба14ОТ65Г096 | Шайба 14ОТ 65Г 096 ГОСТ 6402-70 | Нет на складе | |
| 8 | БолтМ14-6gх40.58.016 | Болт М14-6gх40.58.016 ГОСТ 7796-70 | Нет на складе | |
| 9 | БолтМ14-6gх30.88.016 | Болт М14-6gх30.88.016 ГОСТ 7796-70 | Нет на складе | |
| 10 | МТ4.37.002 | Колонка управления | Нет на складе | |
| 11 | МТ4.37.014 | Тяга | Нет на складе | |
| 12 | Т4.37.115 | Ось специальная | Нет на складе | |
| 13 | Шайба10ОТ65Г096 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | Нет на складе | |
| 14 | МТ4.37.133 | Болт-ось | Нет на складе | |
| 15 | МТ4.37.031 | Тяга | Нет на складе | |
| 16 | 04.37.326 | Ось | Нет на складе | |
| 17 | 04.37.327 | Тяга блокировки реверс-редуктора | Нет на складе | |
| 18 | Т4.37.276-01 | Питатель | Нет на складе | |
| 19 | Пробка4КГ1/2dmА12.016 | Пробка 4КГ1/2dmА12.016 ОСТ 23.1.117-83 | Нет на складе | |
| 20 | Т4.37.276 | Питатель | Нет на складе | |
| 21 | Т4.37А.241-1 | Прокладка | Нет на складе | |
| 22 | Т4.37А.107 | Прокладка | Нет на складе | |
| 23 | Т4.37А.190-1 | Прокладка | Нет на складе | |
| 24 | Т4.37А.104-1-01 | Корпус реверс-редуктора | Нет на складе | |
| 25 | Пробка4КГ1/4dmА12.016 | Пробка 4КГ1/4dmА12.016 ОСТ 23.1.117-83 | Нет на складе | |
| 26 | Т4.37А.201А | Прокладка | Нет на складе | |
| 27 | Т4.37А.155 | Прокладка | Нет на складе | |
| 28 | Т4.37А.018-1 | Крышка корпуса реверс-редуктора | Нет на складе | |
| 29 | 04.38.275 | Заглушка | Нет на складе | |
| 30 | Шайба1265Г096 | Шайба 12 65Г 096 ГОСТ 6402-70 | Нет на складе | |
| 31 | БолтМ12-6gх30.88.016 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | Нет на складе | |
| 32 | Т4.37.175 | Обойма сальника | Нет на складе | |
| 33 | Т4.37.176 | Кольцо | Нет на складе | |
| 34 | БолтМ12-6gх80.88.016 | Болт М12-6gх80.88.016 ГОСТ 7795-70 | Нет на складе | |
| 35 | Пробка4КГ3/8dmА12.016 | Пробка 4КГ3/8dmА12.016 ОСТ 23.1.117-83 Р1ид | Нет на складе | |
| 36 | БолтМ12-6gх35.88.016 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | Нет на складе | |
| 37 | 54.37.463А | Прокладка | Нет на складе | |
| 38 | Т4.37А.114 | Крышка | Нет на складе | |
| 39 | 04.37.197 | Колпачок | Нет на складе | |
| 40 | Т4.37А.235 | Заглушка | Нет на складе | |
| 41 | Т4.37А.103-3 | Крышка корпуса коробки передач | Нет на складе | |
| 42 | Г48-70-111 | Кольцо уплотнительное | Нет на складе | |
| 43 | Т4.37.111 | Корпус уплотнения | Нет на складе | |
| 44 | Т4.37А.200 | Прокладка | Нет на складе | |
| 45 | Штифт12h8х30 | Штифт 12h8х30 ГОСТ 3128-70 | Нет на складе | |
| 46 | Т4.37.159 | Стопор | Нет на складе | |
| 47 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | Нет на складе | |
| 48 | Болт3М12-6gх60.88.016 | Болт 3М12-6gх60.88.016 ГОСТ 7796-70 | Нет на складе | |
| 49 | Т4.37А.206А | Прокладка | Нет на складе | |
| 50 | Шайба1665Г096 | Шайба 16 65Г 096 ГОСТ 6402-70 | Нет на складе | |
| 51 | Т4.37А.199 | Болт М16х45 кл. 2 | Нет на складе | |
| 52 | БолтМ12-6gх40.88.016 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | Нет на складе | |
| 53 | МТ4.37.275 | Гнездо | Нет на складе | |
| 54 | ШарикБ22,225-200 | Шарик Б22,225-200 ГОСТ 3722-81 | Нет на складе | |
| 55 | Н.036.28.007 | Шайба | Нет на складе | |
| 56 | МТ4.37.277 | Пробка | Нет на складе | |
| 57 | 04.37.137 | Винт установочный | Нет на складе | |
| 58 | ГайкаМ14-6Н.6.016 | Гайка М14-6Н.6.016 ГОСТ 5915-70 | Нет на складе | |
| 59 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | Нет на складе | |
| 60 | Т4.37А.116-2-01 | Корпус коробки передач | Нет на складе | |
| 61 | Г48-70-107 | Кольцо уплотнительное | Нет на складе | |
| 62 | МТ4.37.279 | Труба | Нет на складе | |
| 63 | Штифт6h8х14 | Штифт 6h8х14 ГОСТ 3128-70 | Нет на складе | |
| 64 | ГайкаМ12-6Н.6.016 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | Нет на складе | |
| 65 | ВинтМ12-6gх35.14Н.016 | Винт М12-6gх35.14Н.016 ГОСТ 1481-84 | Нет на складе | |
| 66 | А39-233А | Пружина фиксатора | Нет на складе | |
| 67 | 04.37.338 | Стопор | Нет на складе | |
| 68 | Т4.37.186 | Стопор замка | Нет на складе | |
| 69 | Т4.37.205 | Винт, установочный | Нет на складе | |
| 70 | Т4.37А.164А | Вилка переключения передач | Нет на складе | |
| 71 | Т4.37А.172-1 | Валик переключения 1 и 2 передач | Нет на складе | |
| 72 | Т4.37А.187-1 | Валик переключения 3 и 4 передач | Нет на складе | |
| 73 | ШарикБ9,525-200 | Шарик Б9,525-200 ГОСТ 3722-81 | Нет на складе | |
| 74 | Т4.37А.153А | Вилка переключения редуктора | Нет на складе | |
| 75 | Т4.37А.204А | Вилка переключения реверса | Нет на складе | |
| 76 | Т4.37А.136-2 | Валик переключения редуктора | Нет на складе | |
| 77 | Т4.37А.208-1 | Стопор замка | Нет на складе | |
| 78 | Т4.37А.137-2 | Валик переключения реверса | Нет на складе | |
| 79 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | Нет на складе | |
| 80 | Т4.37А.207 | Шток | Нет на складе | |
| 81 | ШарикБ13,494-100 | Шарик Б13,494-100 ГОСТ 3722-81 | Нет на складе | |
| 82 | 05.37.006 | Валик блокировки реверс-редуктора | Нет на складе | |
| 83 | 05.37.005 | Валик блокировки коробки передач | Нет на складе | |
| 84 | Т4.37.167 | Вал вторичный | Нет на складе | |
| 85 | 04.37.119 | Кольцо 1Б-160Г | Нет на складе | |
| 86 | 2615КМ | Подшипник 2615КМ ГОСТ 8328-75 | Нет на складе | |
| 87 | МТ4.37.274 | Шайба | Нет на складе | |
| 88 | 04.37.159 | Стакан подшипника вторичного вала (задний) | Нет на складе | |
| 89 | Т4.37.146 | Кольцо распорное | Нет на складе | |
| 90 | Т4.37.144 | Шестерня первой передачи | Нет на складе | |
| 91 | Т4.37А.022-2 | Грязеуловитель | Нет на складе | |
| 92 | Т4.37А.143 | Шестерня | Нет на складе | |
| 93 | 05.37.145 | Шестерня 4 передачи | Нет на складе | |
| 94 | Т4.37.177 | Шестерня четвертой передачи | Нет на складе | |
| 95 | 04.37.122-1 | Кольцо упорное | Нет на складе | |
| 96 | 04.37.186 | Кольцо 1Б-140 | Нет на складе | |
| 97 | 411 | Подшипник 411 ГОСТ 8338-75 | 1 997.82 руб. | |
| 98 | 04.37.125 | Шайба упорная | Нет на складе | |
| 99 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | Нет на складе | |
| 100 | Болт3М12-6gх30.88.016 | Болт 3М12-6gх30.88.016 ГОСТ 7796-70 | Нет на складе | |
| 101 | Т4.37А.221-1 | Стакан подшипника вала вторичного | Нет на складе | |
| 102 | Штифт8h8х25 | Штифт 8h8х25 ГОСТ 3128-70 | Нет на складе | |
| 103 | Т4.37А.211-1 | Головка регулировочного стержня | Нет на складе | |
| 104 | Т4.37А.148-1А | Шестерня подвижная | Нет на складе | |
| 105 | Т4.37А.154 | Вал первичный | Нет на складе | |
| 106 | 216К1 | Подшипник 216 К1 ГОСТ 8338-75 | Нет на складе | |
| 107 | Т4.37А.141-1 | Стакан | Нет на складе | |
| 108 | 04.37.184 | Кольцо НК-152 | Нет на складе | |
| 109 | Т4.37А.188 | Кольцо промежуточное | Нет на складе | |
| 110 | 04.37.234 | Кольцо 1Б-80 | Нет на складе | |
| 111 | МТ4.37.179 | Блок шестерен 3 и 4 передач | Нет на складе | |
| 112 | Т4.37А.132 | Блок шестерен первой и второй передач | Нет на складе | |
| 113 | Т4.37А.134 | Кольцо 1Б-120 | Нет на складе | |
| 114 | 2311К | Подшипник 2311К ГОСТ 8328-75 | Нет на складе | |
| 115 | Т4.37А.197 | Кольцо 1 Б-55 | Нет на складе | |
| 116 | Т4.37А.158 | Стакан | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
