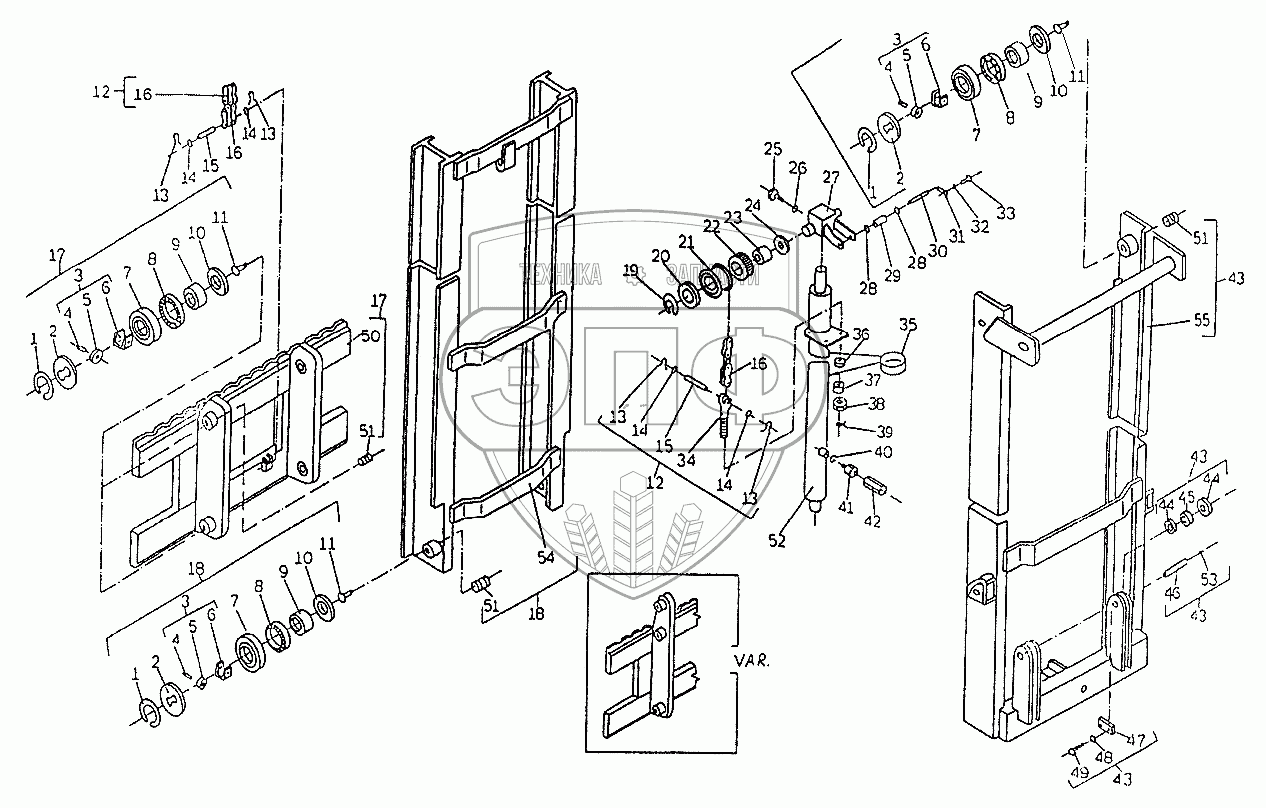

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784. Подъемное устройство
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
12
12
12
12
12
13
13
13
13
14
14
14
14
15
15
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
44
44
45
46
47
48
49
50
50
50
51
51
51
52
52
52
52
52
52
52
52
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8622.00.00.01 | 8622.00.00.01 | Кольцо | Нет на складе | |
| 1788.33.03.00.02 | 1788.33.03.00.02 | Кольцо | Нет на складе | |
| 8622.00.00.00-05 | 8622.00.00.00-05 | Подъемное устройство (h=3300мм) | Нет на складе | |
| 8665.00.00.00-06 | 8665.00.00.00-06 | Подъемное устройство (h=3300мм) | Нет на складе | |
| 1784.33.06.00.00-12 | 1784.33.06.00.00-12 | Подъемное устройство (h=3300мм) | Нет на складе | |
| 1788.33.03.00.00-11 | 1788.33.03.00.00-11 | Подъемное устройство (h=3300мм) | Нет на складе | |
| 8665.00.00.00-07 | 8665.00.00.00-07 | Подъемное устройство (h=4000мм) | Нет на складе | |
| 8810.00.00.00-10 | 8810.00.00.00-10 | Подъемное устройство (h=4000мм) | Нет на складе | |
| 8811.00.00.00-10 | 8811.00.00.00-10 | Подъемное устройство (h=4000мм) | Нет на складе | |
| 8808.00.00.00-12 | 8808.00.00.00-12 | Подъемное устройство (h=4000мм) | Нет на складе | |
| 8665.00.00.00-08 | 8665.00.00.00-08 | Подъемное устройство (h=4500мм) | Нет на складе | |
| 8804.00.00.00-10 | 8804.00.00.00-10 | Подъемное устройство (h=4500мм) | Нет на складе | |
| 8807.00.00.00-12 | 8807.00.00.00-12 | Подъемное устройство (h=4500мм) | Нет на складе | |
| 8809.00.00.00-03 | 8809.00.00.00-03 | Подъемное устройство (h=4500мм) | Нет на складе | |
| 1 | [Кольцо В65 БДС2170-77] | Кольцо В65 БДС2170-77 | Нет на складе | |
| 1 | [Кольцо В70 БДС2170-77] | Кольцо В70 БДС2170-77 | Нет на складе | |
| 2 | 8580.01.00.02 | Крышка | Нет на складе | |
| 2 | 8620.01.00.05 | Крышка | Нет на складе | |
| 3 | 8580.01.04.00-01 | Ролик малый в сборе | Нет на складе | |
| 4 | 8580.01.04.02 | Ось | Нет на складе | |
| 5 | 8580.01.04.03 | Ролик | Нет на складе | |
| 6 | 8580.01.04.01-01 | Корпус | Нет на складе | |
| 7 | 8580.01.00.01 | Ролик | Нет на складе | |
| 7 | 1788.33.03.01.03 | Ролик | Нет на складе | |
| 8 | [Подшипник игольчатый К75х83х23] | Подшипник игольчатый К75х83х23 | Нет на складе | |
| 8 | [Подшипник игольчатый К80х88х30] | Подшипник игольчатый К80х88х30 | Нет на складе | |
| 9 | [Втулка IR 65х75х28] | Втулка IR 65х75х28 | Нет на складе | |
| 9 | [Втулка IR 70х80х30] | Втулка IR 70х80х30 | Нет на складе | |
| 10 | 1784.33.06.01.06 | Шайба | Нет на складе | |
| 10 | 1788.33.03.01.04 | Шайба | Нет на складе | |
| 11 | 2705.06.02.04 | Шайба стопорная | Нет на складе | |
| 12 | 1784.33.06.07.00 | Цепь в сборе (h=3300мм) | Нет на складе | |
| 12 | 8808.04.00.00 | Цепь в сборе (h=4000мм) | Нет на складе | |
| 12 | 8807.03.00.00 | Цепь в сборе (h=4500мм) | Нет на складе | |
| 13 | [Шплинт 2,5х14 БДС55-77] | Шплинт 2,5х14 БДС55-77 | Нет на складе | |
| 14 | АМ10 БДС206-78 | Шайба | Нет на складе | |
| 15 | 7004.00.00.293 | Ось | Нет на складе | |
| 16 | [БК-109х20(6+6)-БК БДС4717-72 (h=3300мм)] | Цепь пластинчатая БК-109х20(6+6)-БК БДС4717-72 (h=3300мм) | Нет на складе | |
| 16 | [БК-127х20(6+6)-БК БДС4717-72 (h=4000мм)] | Цепь пластинчатая БК-127х20(6+6)-БК БДС4717-72 (h=4000мм) | Нет на складе | |
| 16 | [БК-139х20(6+6)-БК БДС4717-72 (h=4500мм)] | Цепь пластинчатая БК-139х20(6+6)-БК БДС4717-72 (h=4500мм) | Нет на складе | |
| 17 | 1784.33.06.03.00-03 | Каретка вертикальная в сборе | Нет на складе | |
| 17 | 8665.05.00.00 | Каретка вертикальная в сборе | Нет на складе | |
| 17 | 1788.33.03.03.00-05 | Каретка вертикальная в сборе | Нет на складе | |
| 18 | 1784.33.06.02.00 | Рама подвижная (h=3300мм) | Нет на складе | |
| 18 | 1788.33.03.02.00 | Рама подвижная (h=3300мм) | Нет на складе | |
| 18 | 8810.02.00.00 | Рама подвижная (h=4000мм) | Нет на складе | |
| 18 | 8808.02.00.00-01 | Рама подвижная (h=4000мм) | Нет на складе | |
| 18 | 8809.02.00.00 | Рама подвижная (h=4500мм) | Нет на складе | |
| 18 | 8807.02.00.00-01 | Рама подвижная (h=4500мм) | Нет на складе | |
| 19 | [Кольцо В45 БДС2170-77] | Кольцо В45 БДС2170-77 | Нет на складе | |
| 20 | 1784.33.06.00.10 | Шайба | Нет на складе | |
| 21 | 1784.33.06.00.02 | Ролик | Нет на складе | |
| 22 | [Подшипник игольчатый К55х63х20] | Подшипник игольчатый К55х63х20 | Нет на складе | |
| 23 | [Втулка IR 45х55х40] | Втулка IR 45х55х40 | Нет на складе | |
| 24 | 1784.33.06.00.09 | Шайба | Нет на складе | |
| 25 | [Болт 1 М12х25-5.6 БДС1230-85] | Болт 1 М12х25-5.6 БДС1230-85 | Нет на складе | |
| 26 | [Шайба 2-12Н БДС833-82] | Шайба 2-12Н БДС833-82 | Нет на складе | |
| 27 | 1784.33.06.05.00 | Несущая балка в сборе | Нет на складе | |
| 28 | 1784.33.06.00.03 | Шайба | Нет на складе | |
| 29 | 1784.33.06.00.07 | Ролик | Нет на складе | |
| 30 | 1784.33.06.00.05 | Ось | Нет на складе | |
| 31 | 1784.33.06.00.01 | Планка фиксирующая | Нет на складе | |
| 32 | [Шайба 2-6Н БДС833-82] | Шайба 2-6Н БДС833-82 | Нет на складе | |
| 33 | [Болт 1 М6х14-6.8 БДС1230-85] | Болт 1 М6х14-6.8 БДС1230-85 | Нет на складе | |
| 34 | 7004.00.00.307 | Болт длинный | Нет на складе | |
| 35 | 1784.33.06.00.08 | Кольцо | Нет на складе | |
| 36 | 8802.00.00.04 | Шайба 20 | Нет на складе | |
| 37 | 8802.00.00.05 | Шайба 20 | Нет на складе | |
| 38 | [Гайка М20-5 БДС744-91] | Гайка М20-5 БДС744-91 | Нет на складе | |
| 39 | [Шплинт 4х36 БДС55-77] | Шплинт 4х36 БДС55-77 | Нет на складе | |
| 40 | [Кольцо 1А 22х27 БДС3609-73] | Кольцо 1А 22х27 БДС3609-73 | Нет на складе | |
| 41 | 1784.33.06.00.04 | Штуцер специальный | Нет на складе | |
| 42 | ДН16(2х28) | Дросель нерегулируемый ОН04 58957-75 | Нет на складе | |
| 42 | ДН16(3х28) | Дросель нерегулируемый ОН04 58957-75 | Нет на складе | |
| 42 | ДН16(2,5х28) | Дросель нерегулируемый ОН04 58957-75 | Нет на складе | |
| 42 | ДН16(3,5х45) | Дросель нерегулируемый ОН04 58957-75 | Нет на складе | |
| 43 | 8665.01.00.00-01 | Рама неподвижная (h=3300мм) | Нет на складе | |
| 43 | 1788.33.03.01.00 | Рама неподвижная (h=3300мм) | Нет на складе | |
| 43 | 1784.33.06.01.00-03 | Рама неподвижная (h=3300мм) | Нет на складе | |
| 43 | 8665.01.00.00-02 | Рама неподвижная (h=4000мм) | Нет на складе | |
| 43 | 8810.01.00.00 | Рама неподвижная (h=4000мм) | Нет на складе | |
| 43 | 8808.01.00.00-04 | Рама неподвижная (h=4000мм) | Нет на складе | |
| 43 | 8809.01.00.00 | Рама неподвижная (h=4500мм) | Нет на складе | |
| 43 | 8865.01.00.00-03 | Рама неподвижная (h=4500мм) | Нет на складе | |
| 43 | 8807.01.00.00-04 | Рама неподвижная (h=4500мм) | Нет на складе | |
| 44 | 1784.33.06.01.03 | Шайба | Нет на складе | |
| 45 | 1784.33.06.01.04 | Втулка | Нет на складе | |
| 46 | 1784.33.03.00.13 | Ось | Нет на складе | |
| 47 | [Планка фиксирующая БДС2348-85] | Планка фиксирующая БДС2348-85 | Нет на складе | |
| 48 | [Шайба 2-10Н БДС833-82] | Шайба 2-10Н БДС833-82 | Нет на складе | |
| 49 | [Болт 1 М10х20-5.6 БДС1232-86] | Болт 1 М10х20-5.6 БДС1232-86 | Нет на складе | |
| 50 | 8665.05.01.00 | Рама | Нет на складе | |
| 50 | 1784.33.06.03.02.00 | Рама | Нет на складе | |
| 50 | 1788.33.03.03.03.00 | Рама | Нет на складе | |
| 51 | 8580.01.00.08 | Пробка | Нет на складе | |
| 52 | 2896.00.00-01 | Гидравлический плунжерный цилиндр ЦПС2 (80х1650) КтМ841-06 (h=3300мм) | Нет на складе | |
| 52 | 2896.00.00-03 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2000) КтМ841-08 (h=4000мм) | Нет на складе | |
| 52 | 2896.00.00-04 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2250) КтМ841-09 (h=4500мм) | Нет на складе | |
| 52 | 2895.00.00-01 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х1650) КтМ841-11 (h=3300мм) | Нет на складе | |
| 52 | 2895.00.00-03 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х2000) КтМ841-13 (h=4000мм) | Нет на складе | |
| 52 | 2895.00.00-04 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х2250) КтМ841-14 (h=4500мм) | Нет на складе | |
| 52 | 2907.00.00-01 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х1650) КтМ841-01 (h=3300мм) | Нет на складе | |
| 52 | 2907.00.00-03 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х2000) КтМ841-03 (h=4000мм) | Нет на складе | |
| 52 | 2907.00.00-04 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х2250) КтМ841-04 (h=4500мм) | Нет на складе | |
| 53 | [Пресс-масленка 1.3 БДС1640-81] | Пресс-масленка 1.3 БДС1640-81 | Нет на складе | |
| 54 | [Рама подвижная] | Рама подвижная | Нет на складе | |
| 55 | [Рама неподвижная] | Рама неподвижная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
