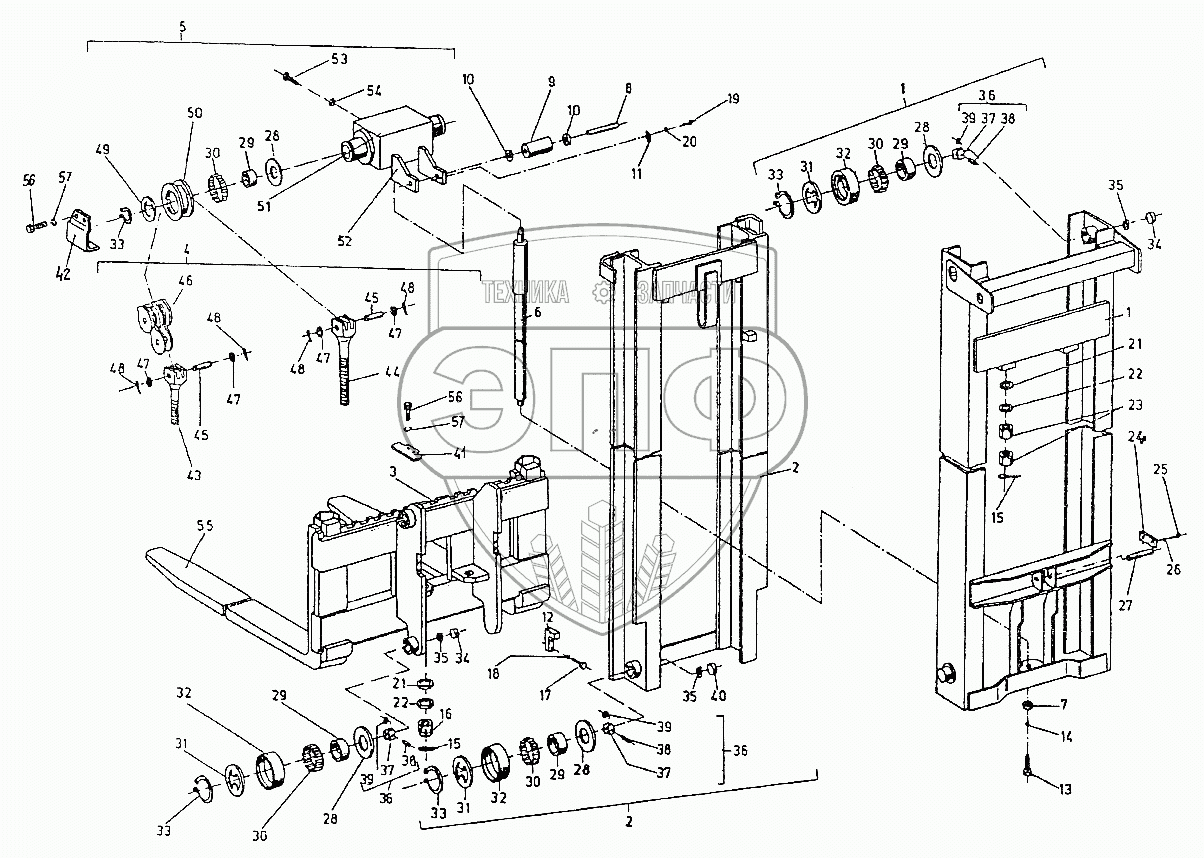

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Подъемное устройство
687.33.17.00.00
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
28
28
28
29
29
29
29
30
30
30
30
31
31
31
32
32
32
33
33
33
33
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
41
42
43
44
45
45
46
47
47
47
47
48
48
48
48
49
50
51
52
53
54
55
56
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 687.33.17.00.00 | 687.33.17.00.00 | Подъемное устройство | Нет на складе | |
| 1 | 687.33.17.01.00 | Неподвижная рама | Нет на складе | |
| 2 | 687.33.17.02.00 | Подвижная рама | Нет на складе | |
| 3 | 687.33.17.05.00 | Вертикальная каретка | Нет на складе | |
| 4 | 687.33.17.03.00 | Цепь в сборе | Нет на складе | |
| 5 | 687.33.17.04.00 | Несущая балка в сборе | Нет на складе | |
| 6 | 2915.1.00.00-05 | Цилиндр | Нет на складе | |
| 7 | 687.33.17.00.01 | Шайба | Нет на складе | |
| 8 | 8560.00.00.03 | Ось | Нет на складе | |
| 9 | 8560.00.00.04 | Ролик | Нет на складе | |
| 10 | 8560.00,00.05 | Шайба | Нет на складе | |
| 11 | 8560.00.00.01 | Планка | Нет на складе | |
| 12 | 7004.00.00.103 | Ограничитель | Нет на складе | |
| 13 | [Болт В1 М12х1,5х16-5.6 БДС1232-86] | Болт В1 М12х1,5х16-5.6 БДС1232-86 | Нет на складе | |
| 14 | 2 12Н БДС833-82 | Пружинная шайба | Нет на складе | |
| 15 | [Шплинт 4х36 БДС55-77] | Шплинт 4х36 БДС55-77 | Нет на складе | |
| 16 | 687.33.17.00.04 | Гайка корончатая | Нет на складе | |
| 17 | [Болт В1 М8х30-5.6 БДС1232-86] | Болт В1 М8х30-5.6 БДС1232-86 | Нет на складе | |
| 18 | 2 8Н БДС833-82 | Пружинная шайба | Нет на складе | |
| 19 | [Болт 1 М5х12-5.6 БДС1230-85] | Болт 1 М5х12-5.6 БДС1230-85 | Нет на складе | |
| 20 | [Пружинная шайба 2 5Н БДС833-82] | Пружинная шайба 2 5Н БДС833-82 | Нет на складе | |
| 21 | [Сферическая шайба Сф 16 БДС2327-73] | Сферическая шайба Сф 16 БДС2327-73 | Нет на складе | |
| 22 | [Шайба коническая 16 БДС2327-73] | Шайба коническая 16 БДС2327-73 | Нет на складе | |
| 23 | [Гайка М16-5 БДС744-83] | Гайка М16-5 БДС744-83 | Нет на складе | |
| 24 | [Фиксирующая планка 36 БДС2348-85] | Фиксирующая планка 36 БДС2348-85 | Нет на складе | |
| 25 | [Болт В1 М10х22-5.6 БДС1232-86] | Болт В1 М10х22-5.6 БДС1232-86 | Нет на складе | |
| 26 | [Пружинная шайба 2 10Н БДС833-82] | Пружинная шайба 2 10Н БДС833-82 | Нет на складе | |
| 27 | 687.33.07.01.04 | Ось | Нет на складе | |
| 28 | 8540.01.00.03 | Шайба | Нет на складе | |
| 29 | INA IR 45х55х22 | Втулка | Нет на складе | |
| 30 | INA K 55х63х20 | Игольчатый подшипник | Нет на складе | |
| 31 | 8540.01.00.07 | Крышка | Нет на складе | |
| 32 | 8540.01.00.02 | Ролик | Нет на складе | |
| 33 | [Кольцо В45 БДС2170-77] | Кольцо В45 БДС2170-77 | Нет на складе | |
| 34 | 8540.01.00.04 | Пробка | Нет на складе | |
| 35 | 8540.01.00.08 | Шайба стопорная | Нет на складе | |
| 36 | 8540.01.04.00 | Ролик малый в сборе | Нет на складе | |
| 37 | 8540.01.04.01 | Корпус | Нет на складе | |
| 38 | 8540.01.04.02 | Ось | Нет на складе | |
| 39 | 8540.01.04.03 | Ролик | Нет на складе | |
| 40 | 8540.02.00.06 | Пробка | Нет на складе | |
| 41 | 687.33.17.00.02 | Щит I | Нет на складе | |
| 42 | 687.33.17.00.03 | Щит II | Нет на складе | |
| 43 | 687.33.07.03.01 | Болт короткий | Нет на складе | |
| 44 | 687.33.07.03.02 | Болт длинный | Нет на складе | |
| 45 | 7004.00.00.166 | Ось | Нет на складе | |
| 46 | [Цепь пластинчатая А-99х20(4+4)-А БДС4717-72] | Цепь пластинчатая А-99х20(4+4)-А БДС4717-72 | Нет на складе | |
| 47 | АМ6 БДС206-78 | Шайба | Нет на складе | |
| 48 | [Шплинт 1,6х10 БДС55-64] | Шплинт 1,6х10 БДС55-64 | Нет на складе | |
| 49 | 8560.00.00.02 | Шайба | Нет на складе | |
| 50 | 8544.00.00.06 | Ролик цепной | Нет на складе | |
| 51 | 687.33.17.04.01 | Несущая балка | Нет на складе | |
| 52 | 687.33.17.04.02 | Планка | Нет на складе | |
| 53 | [Винт В1 М12х40-5.6 БДС1366-84] | Винт В1 М12х40-5.6 БДС1366-84 | Нет на складе | |
| 54 | М12-5 БДС744-83 | Гайка | Нет на складе | |
| 55 | 9974.4.00.00.00 | Клык вил в сборе | Нет на складе | |
| 56 | [Болт 1 М6х 14-5.6 БДС1234-85] | Болт 1 М6х 14-5.6 БДС1234-85 | Нет на складе | |
| 57 | 2 6Н БДС833-82 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
