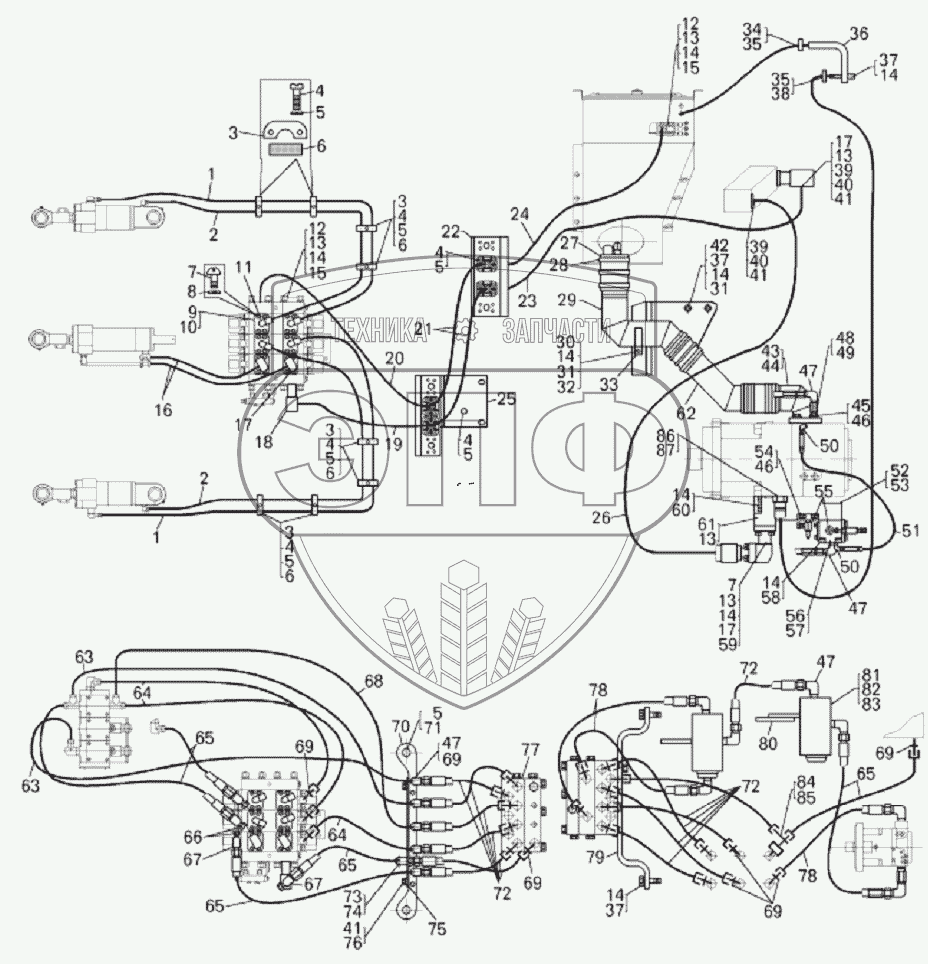

Каталог запасных частей к технике: БелАЗ-7823. Трубопроводы рабочего оборудования

1
1
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
7
7
8
9
10
11
12
12
13
13
13
13
13
14
14
14
14
14
14
14
14
14
15
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
37
37
38
39
39
40
40
41
41
41
42
43
44
45
46
46
47
47
47
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
64
65
65
65
65
66
67
67
68
69
69
69
69
69
70
71
72
72
72
73
74
75
76
77
78
78
79
80
81
82
83
84
85
86
87
Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
1 | 7823-4617910 | Рукав высокого давления | Нет на складе | |
2 | 7823-4617900 | Рукав высокого давления | Нет на складе | |
3 | 7823-4617324-10 | Прижим | Нет на складе | |
4 | 201593 | Болт | Нет на складе | |
5 | 252138 | Шайба | Нет на складе | |
6 | 540А-1015010 | Шланг соединительный | Нет на складе | |
7 | 341347 | Винт М10х35 (0034131700) | Нет на складе | |
8 | 252156 | Шайба | Нет на складе | |
9 | 7823-4617337-20 | Фланец | Нет на складе | |
10 | 036-041-30-2-2 | Кольцо | Нет на складе | |
11 | 525-3408039 | Угольник | Нет на складе | |
12 | 7513-8609744 | Заглушка | Нет на складе | |
13 | 034-040-36-2-2 | Кольцо | Нет на складе | |
14 | 201499 | Болт | Нет на складе | |
15 | 252136 | Шайба | Нет на складе | |
16 | 7822-4617630 | Рукав высокого давления | Нет на складе | |
17 | 7822-3408126 | Удлинитель | Нет на складе | |
18 | 7823-3408135 | Удлинитель | Нет на складе | |
19 | 7822-4617650 | Рукав высокого давления | Нет на складе | |
20 | 7822-4617850 | Рукав высокого давления | Нет на складе | |
21 | 7822-4617670 | Рукав высокого давления | Нет на складе | |
22 | 78221-4617206 | Плита | Нет на складе | |
23 | 7822-4617660 | Рукав высокого давления | Нет на складе | |
24 | 7822-4617820 | Рукав (L=1050мм) | Нет на складе | |
25 | 78221-4617060 | Плита | Нет на складе | |
26 | 7822-4617610 | Рукав высокого давления | Нет на складе | |
27 | 540-1115054 | Шланг | Нет на складе | |
28 | 549А-1303350-01 | Хомут | Нет на складе | |
29 | 78221-4617248 | Трубопровод | Нет на складе | |
30 | 340237 | Болт М10х130 | Нет на складе | |
31 | 342522 | Шайба | Нет на складе | |
32 | 250512 | Гайка | Нет на складе | |
33 | 78231-4617348 | Скоба | Нет на складе | |
34 | 78231-4617034 | Рукав | Нет на складе | |
35 | 344425 | Хомут | Нет на складе | |
36 | 78231-4617244 | Трубопровод дренажный | Нет на складе | |
37 | 201497 | Болт | Нет на складе | |
38 | 540А-8101045 | Шланг соединительный | Нет на складе | |
39 | 75303-3408246-10 | Прижим фланца | Нет на складе | |
40 | 75303-3408275 | Винт 7/16-14UNC | Нет на складе | |
41 | 252137 | Шайба | Нет на складе | |
42 | 78221-4617920 | Кронштейн | Нет на складе | |
43 | 78221-4617370 | Фланец всасывающий | Нет на складе | |
44 | 104-110-36-2-2 | Кольцо | Нет на складе | |
45 | 202119 | Болт | Нет на складе | |
46 | 252139 | Шайба | Нет на складе | |
47 | 344435 | Угольник (459981645) | Нет на складе | |
48 | 7921-3408482 | Удлинитель | Нет на складе | |
49 | 540-1712534 | Прокладка | Нет на складе | |
50 | 344442 | Угольник | Нет на складе | |
51 | 75131-8609686 | Рукав высокого давления | Нет на складе | |
52 | 78221-4617140-40 | Клапан | Нет на складе | |
53 | 044-050-36-2-2 | Кольцо | 202.18 руб. | |
54 | 202127 | Болт М16х70 | Нет на складе | |
55 | 75306-8609360 | Клапан | Нет на складе | |
56 | 78221-4619340 | Клапан редукционный | Нет на складе | |
57 | 010-014-25-2-2 | Кольцо (253111357) | Нет на складе | |
58 | ТО41-4617029 | Винт М10х60 | Нет на складе | |
59 | 7822-4617327 | Прижим | Нет на складе | |
60 | 341346 | Винт М10х45 (34134600) | Нет на складе | |
61 | 78221-4617382-40 | Фланец нагнетательный | Нет на складе | |
62 | 78221-4617250 | Трубопровод | Нет на складе | |
63 | 751211-8609694 | Рукав высокого давления | Нет на складе | |
64 | 751211-8609680 | Рукав высокого давления | Нет на складе | |
65 | 751211-8609686 | Рукав высокого давления | Нет на складе | |
66 | 262541 | Пробка | Нет на складе | |
67 | 344447 | Угольник | Нет на складе | |
68 | 751211-8609690 | Рукав высокого давления | Нет на складе | |
69 | 344006 | Ниппель | Нет на складе | |
70 | 78221-4619052-40 | Колодка | Нет на складе | |
71 | 201596 | Болт | Нет на складе | |
72 | 751211-8609676- | Рукав высокого давления | Нет на складе | |
73 | 344440 | Угольник | Нет на складе | |
74 | 250640 | Гайка | Нет на складе | |
75 | 78221-4617207-40 | Пластина | Нет на складе | |
76 | 201538 | Болт | Нет на складе | |
77 | 78231-4619080 | Блок клапанов | Нет на складе | |
78 | 751211-8609700 | Рукав высокого давления | Нет на складе | |
79 | 78211-4619054 | Скоба | Нет на складе | |
80 | 78221-4619078 | Пластина | Нет на складе | |
81 | 78221-4619074 | Клапан двухмагистральный | Нет на складе | |
82 | 201456 | Болт | Нет на складе | |
83 | 250510 | Гайка | Нет на складе | |
84 | 344203 | Тройник | Нет на складе | |
85 | 7520-3408482 | Удлинитель | Нет на складе | |
86 | 543-1719032 | Прокладка | Нет на складе | |
87 | 78221-4617335 | Переходник | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
