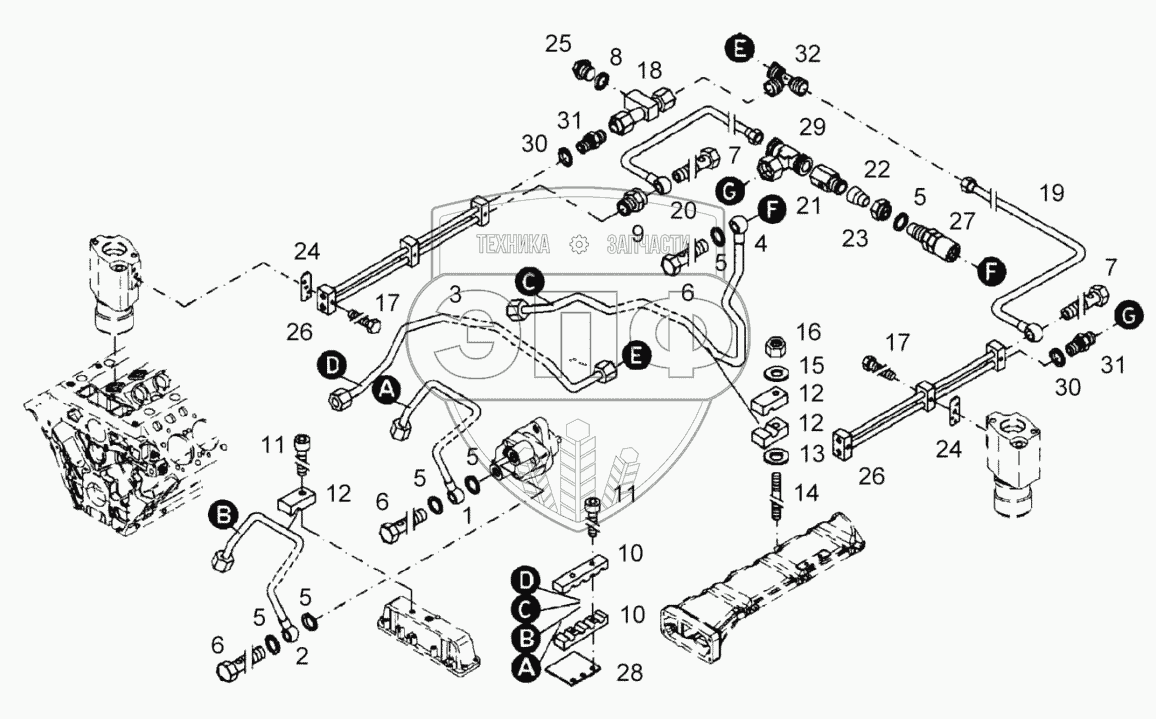

Каталог запасных частей к технике: BOMAG BC772RB-2. Fuel Pipes
1
2
3
4
5
5
5
5
5
5
6
6
6
7
7
8
9
10
10
11
11
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 05718192 | Fuel pipe | Нет на складе | |
| 2 | 05718193 | Fuel pipe | Нет на складе | |
| 3 | 05718194 | Fuel pipe | Нет на складе | |
| 4 | 05718195 | Fuel pipe | Нет на складе | |
| 5 | 09331148 | Sealing ring | Нет на складе | |
| 6 | 05717487 | Hollow screw | Нет на складе | |
| 7 | 09710208 | Hollow screw | Нет на складе | |
| 8 | 09331088 | Sealing ring | Нет на складе | |
| 9 | 05711782 | Tapped bush | Нет на складе | |
| 10 | 05717874 | Half clamp | Нет на складе | |
| 11 | 05713814 | Socket-head cap screw | Нет на складе | |
| 12 | 05717875 | Half clamp | Нет на складе | |
| 13 | 05712012 | Washer | Нет на складе | |
| 14 | 05713815 | Pin screw | Нет на складе | |
| 15 | 08510612 | Washer | Нет на складе | |
| 16 | 05713727 | Hexagon nut | Нет на складе | |
| 17 | 05715259 | Hexagon bolt | Нет на складе | |
| 18 | 05717877 | Tapped piece | Нет на складе | |
| 19 | 05720333 | Fuel pipe | Нет на складе | |
| 20 | 05720334 | Fuel pipe | Нет на складе | |
| 21 | 05719149 | Connecting piece | Нет на складе | |
| 22 | 05712000 | Cutting ring | Нет на складе | |
| 23 | 05711872 | Cap nut | Нет на складе | |
| 24 | 05717885 | Gasket | Нет на складе | |
| 25 | 07641011 | Screw plug | Нет на складе | |
| 26 | 05720335 | Fuel pipe | Нет на складе | |
| 27 | 05717882 | Overflow valve | Нет на складе | |
| 28 | 05720336 | Holder | Нет на складе | |
| 29 | 05542173 | T-union | Нет на складе | |
| 30 | 09331128 | Sealing ring | Нет на складе | |
| 31 | 05540008 | Double-ended union | Нет на складе | |
| 32 | 05717884 | Reducing union | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
