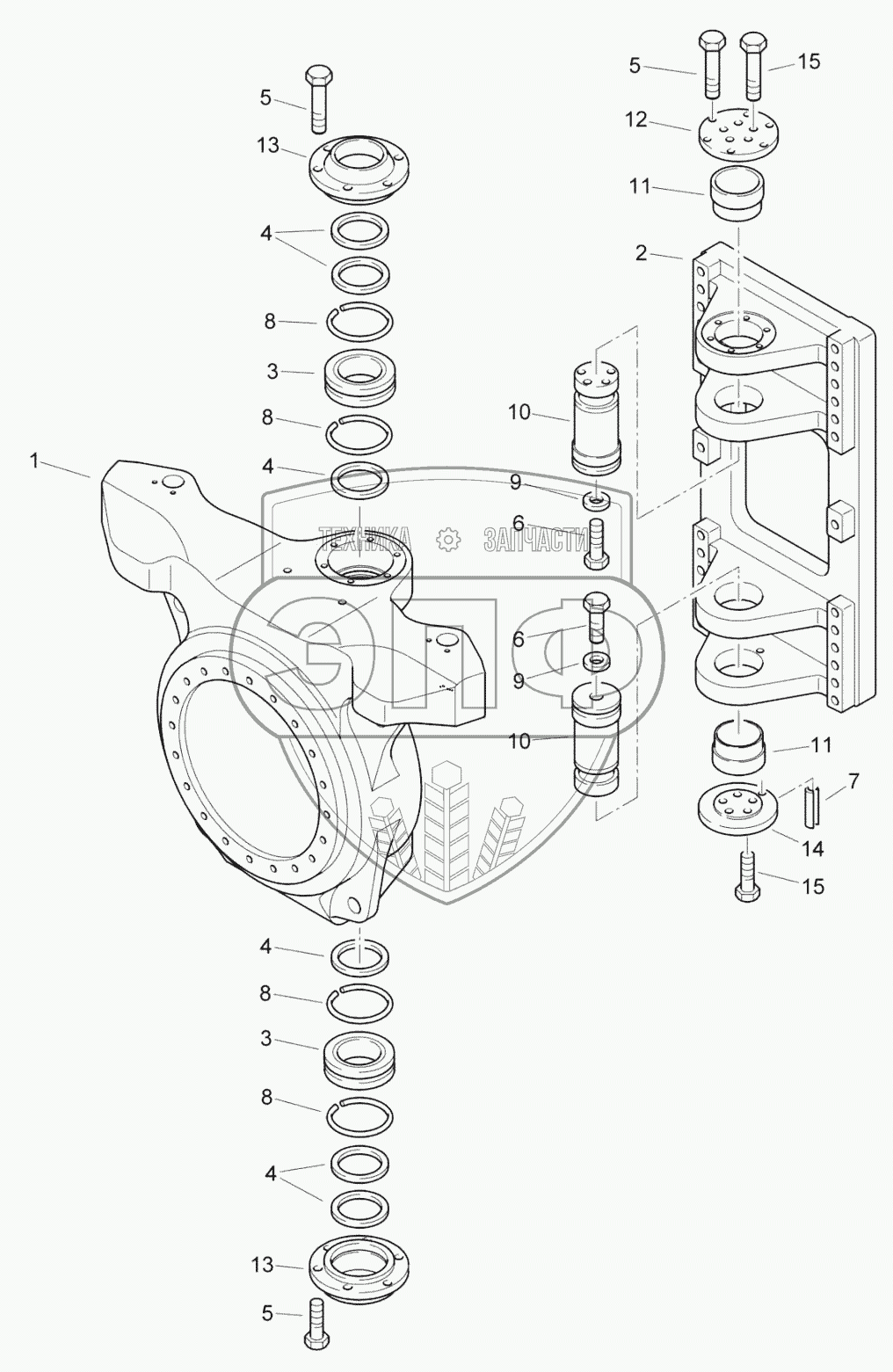

Каталог запасных частей к технике: BOMAG BC772RB-2. Link, assembled
1
2
3
3
4
4
4
4
5
5
5
6
6
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 57050432 | Central block | Нет на складе | |
| 2 | 57050202 | Console | Нет на складе | |
| 3 | 05280101 | Taper roller bearing | Нет на складе | |
| 4 | 06236712 | Scraper | Нет на складе | |
| 5 | 07131225 | Hexagon bolt | Нет на складе | |
| 6 | 07142008 | Hexagon bolt | Нет на складе | |
| 7 | 09151615 | Dowel pin | Нет на складе | |
| 8 | 09231270 | Spring ring | Нет на складе | |
| 9 | 09331178 | Sealing ring | Нет на складе | |
| 10 | 57050429 | Bolt | Нет на складе | |
| 11 | 57050302 | Sleeve | Нет на складе | |
| 12 | 57050431 | Cover | Нет на складе | |
| 13 | 57050304 | Flanged cover | Нет на складе | |
| 14 | 57050430 | Washer | Нет на складе | |
| 15 | 07131657 | Hexagon bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
