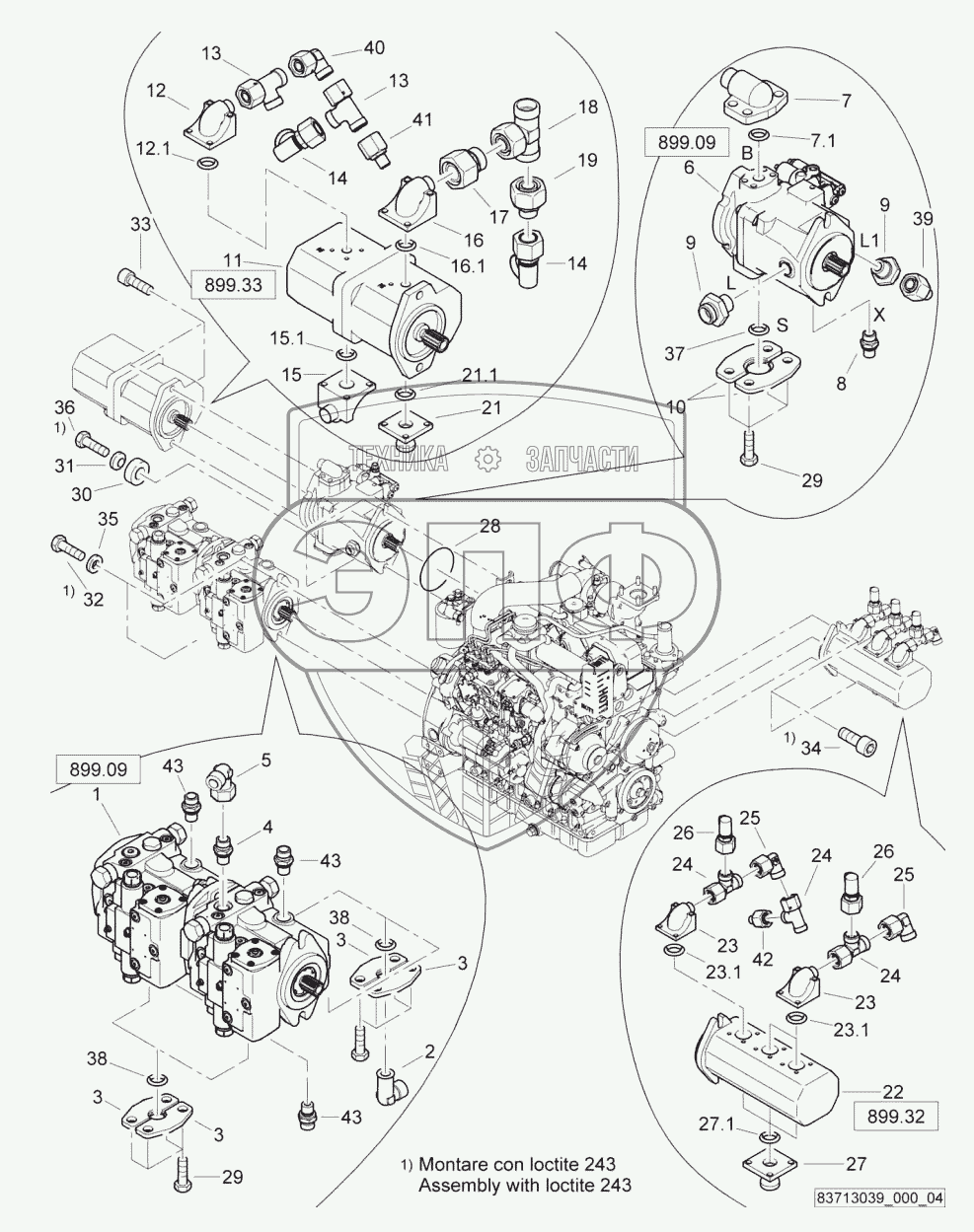

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Pump mounting
1
2
3
3
3
3
4
5
6
7
7.1
8
9
9
10
11
12
12.1
13
13
14
14
15
15.1
16
16.1
17
18
19
21
21.1
22
23
23
23.1
23.1
24
24
24
25
25
26
26
27
27.1
28
29
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 05802613 | Tandem pump | Нет на складе | |
| 2 | 322105914 | Flange | Нет на складе | |
| 2.1 | 06220256 | Loop ring | Нет на складе | |
| 3 | 05814102 | Half, flange, SAE | Нет на складе | |
| 4 | 05540011 | Double-ended union | Нет на складе | |
| 5 | 05542126 | Angular union | Нет на складе | |
| 6 | 05802612 | Hydraulic pump | Нет на складе | |
| 7 | 05548075 | Union, flanged | Нет на складе | |
| 7.1 | 06220304 | Loop ring | Нет на складе | |
| 8 | 05540072 | Socket | Нет на складе | |
| 9 | 05540095 | Socket | Нет на складе | |
| 10 | 05814209 | Half, flange, SAE | Нет на складе | |
| 11 | 05813277 | Gear pump | Нет на складе | |
| 12 | 05548045 | Angular flange union | Нет на складе | |
| 12.1 | 05540205 | O-ring | Нет на складе | |
| 13 | 05542194 | L-union | Нет на складе | |
| 14 | 05544034 | Test connection | Нет на складе | |
| 15 | 05548308 | Angular flange union | Нет на складе | |
| 15.1 | 06220269 | Loop ring | Нет на складе | |
| 16 | 05548306 | Angular flange union | Нет на складе | |
| 16.1 | 06220205 | Loop ring | Нет на складе | |
| 17 | 05542293 | Reducing union | Нет на складе | |
| 18 | 05542176 | T-union | Нет на складе | |
| 19 | 05542292 | Reducing union | Нет на складе | |
| 21 | 05548057 | Straight flanged union | Нет на складе | |
| 21.1 | 06220332 | Loop ring | Нет на складе | |
| 22 | 05813262 | Gear pump | Нет на складе | |
| 23 | 05548045 | Angular flange union | Нет на складе | |
| 23.1 | 05540205 | O-ring | Нет на складе | |
| 24 | 05542194 | L-union | Нет на складе | |
| 25 | 05542125 | Angular union | Нет на складе | |
| 26 | 05544034 | Test connection | Нет на складе | |
| 27 | 05548042 | Straight flanged union | Нет на складе | |
| 27.1 | 06220269 | Loop ring | Нет на складе | |
| 28 | 320002112 | O-ring | Нет на складе | |
| 29 | 324002254 | Screw | Нет на складе | |
| 30 | 09280114 | Spherical washer | Нет на складе | |
| 31 | 09280216 | Conical socket | Нет на складе | |
| 32 | 324002334 | Screw | Нет на складе | |
| 33 | 324045205 | Screw | Нет на складе | |
| 34 | 324045242 | Screw | Нет на складе | |
| 35 | 83723114 | Washer | Нет на складе | |
| 36 | 324003162 | Screw | Нет на складе | |
| 37 | 320002058 | O-ring | Нет на складе | |
| 38 | 06220256 | Loop ring | Нет на складе | |
| 39 | 05542286 | Reducing union | Нет на складе | |
| 40 | 05542125 | Angular union | Нет на складе | |
| 41 | 05542286 | Reducing union | Нет на складе | |
| 42 | 05542286 | Reducing union | Нет на складе | |
| 43 | 05548005 | Socket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
