Каталог запасных частей к технике: BOMAG BM1300-30-2. Fork
1
2
2.1
2.2
2.3
2.4
2.5
3
4
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25
26

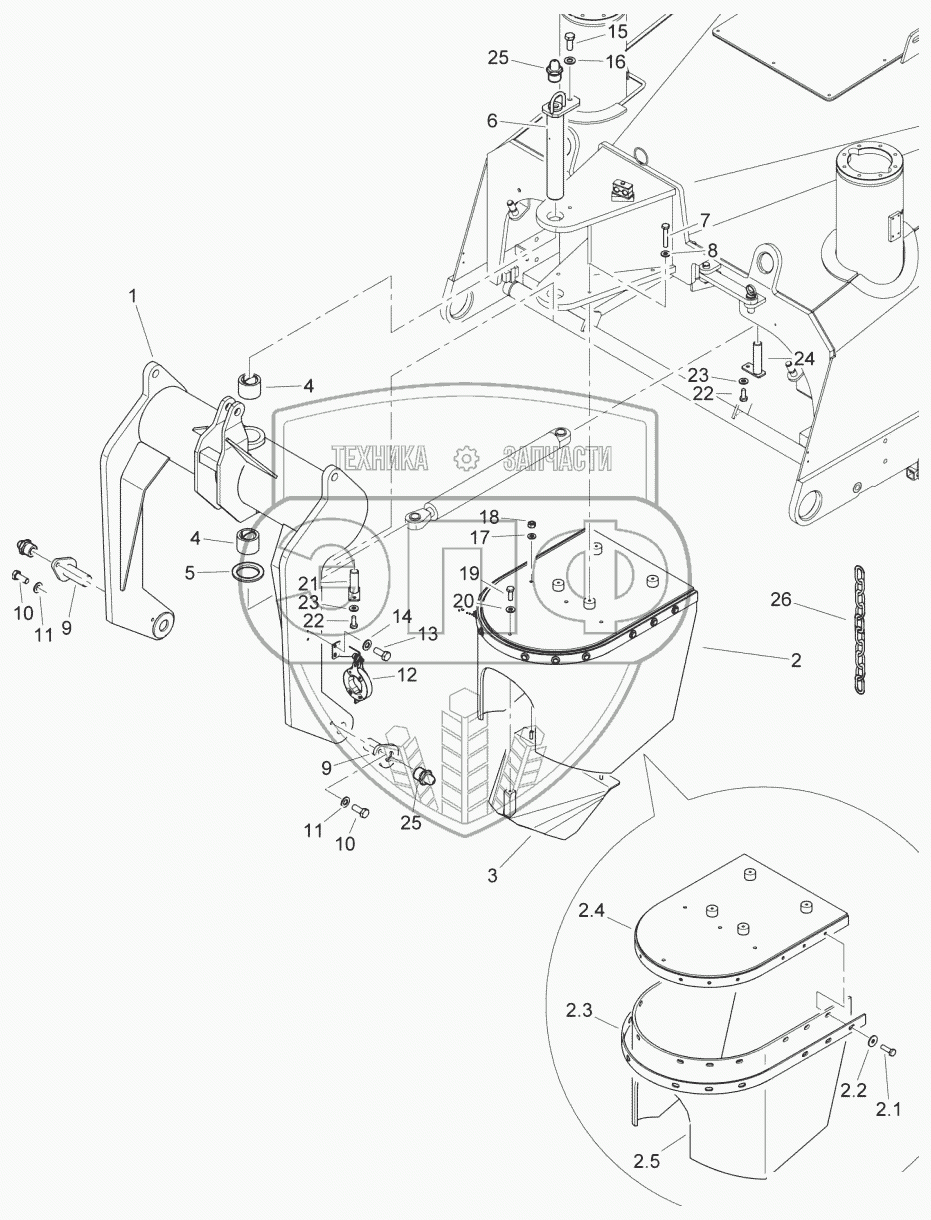

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 83660169 | Belt fork | Нет на складе | |
| 2 | 83660163 | Milling material pickup | Нет на складе | |
| 2.1 | 324002254 | Screw | Нет на складе | |
| 2.2 | 323111035 | Round anchor plate | Нет на складе | |
| 2.3 | 83660165 | U-plate | Нет на складе | |
| 2.4 | 83660166 | Frame plate | Нет на складе | |
| 2.5 | 83660276 | Damping rubber | Нет на складе | |
| 3 | 83660173 | Deflector plate, inside | Нет на складе | |
| 4 | 83610630 | Bushing | Нет на складе | |
| 5 | 83610631 | Washer | Нет на складе | |
| 6 | 83610632 | Bolt | Нет на складе | |
| 7 | 324002260 | Screw | Нет на складе | |
| 8 | 08752106 | Spring washer | Нет на складе | |
| 9 | 83610636 | Bolt | Нет на складе | |
| 10 | 324002332 | Screw | Нет на складе | |
| 11 | 08511528 | Washer | Нет на складе | |
| 12 | 83620331 | Pillow block | Нет на складе | |
| 13 | 324002248 | Screw | Нет на складе | |
| 14 | 323111018 | Round anchor plate | Нет на складе | |
| 15 | 324002332 | Screw | Нет на складе | |
| 16 | 08511528 | Washer | Нет на складе | |
| 17 | 08511021 | Washer | Нет на складе | |
| 18 | 08131016 | Safety nut | Нет на складе | |
| 19 | 324002252 | Screw | Нет на складе | |
| 20 | 08752106 | Spring washer | Нет на складе | |
| 21 | 83610639 | Bolt | Нет на складе | |
| 22 | 324002250 | Screw | Нет на складе | |
| 23 | 08511021 | Washer | Нет на складе | |
| 24 | 83610642 | Bolt | Нет на складе | |
| 25 | 348040005 | Grease nipple | Нет на складе | |
| 26 | 309212020 | Chain | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
