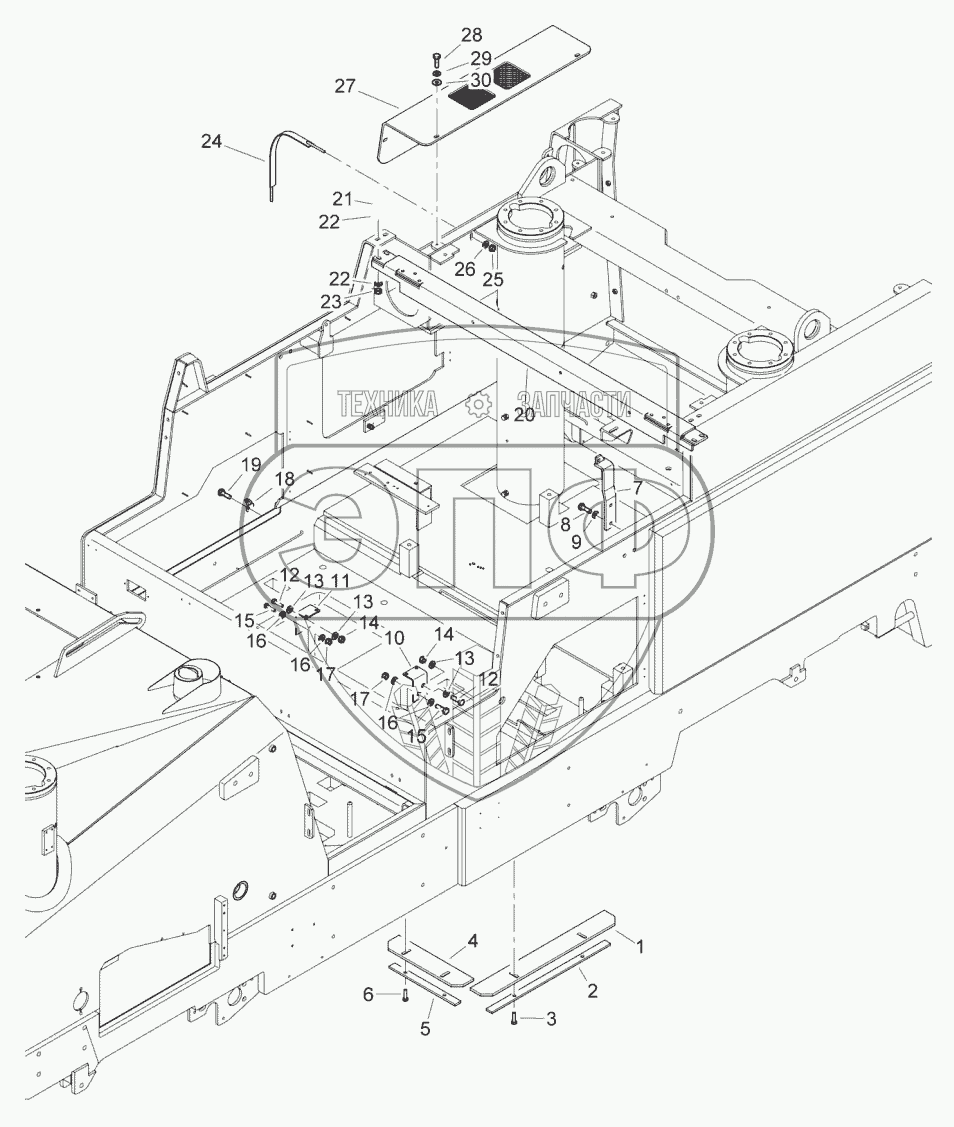

Каталог запасных частей к технике: BOMAG BM1300-30-2. Frame
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
14
14
15
15
16
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D2324132 | Sealing rubber | Нет на складе | |
| 2 | D2324134 | Rubber holder | Нет на складе | |
| 3 | 324002256 | Screw | Нет на складе | |
| 4 | D2324133 | Sealing rubber | Нет на складе | |
| 5 | D2324135 | Rubber holder | Нет на складе | |
| 6 | 324002256 | Screw | Нет на складе | |
| 7 | 83610520 | Holder | Нет на складе | |
| 8 | 08752106 | Spring washer | Нет на складе | |
| 9 | 324002252 | Screw | Нет на складе | |
| 10 | 83610514 | Angle | Нет на складе | |
| 11 | 83610515 | Angle | Нет на складе | |
| 12 | 07131612 | Hexagon bolt | Нет на складе | |
| 13 | 08511730 | Washer | Нет на складе | |
| 14 | 08111623 | Hexagon nut | Нет на складе | |
| 15 | 324002296 | Screw | Нет на складе | |
| 16 | 08511324 | Washer | Нет на складе | |
| 17 | 324102012 | Nut | Нет на складе | |
| 18 | 83640412 | Support | Нет на складе | |
| 19 | 324002208 | Screw | Нет на складе | |
| 20 | 83610470 | Cross piece | Нет на складе | |
| 21 | 324002256 | Screw | Нет на складе | |
| 22 | 08752106 | Spring washer | Нет на складе | |
| 23 | 324102010 | Nut | Нет на складе | |
| 24 | 83610265 | Clamp | Нет на складе | |
| 25 | 324102008 | Nut | Нет на складе | |
| 26 | 08500823 | Washer | Нет на складе | |
| 27 | 83610267 | Cover | Нет на складе | |
| 28 | 07141023 | Hexagon bolt | Нет на складе | |
| 29 | 08621105 | Washer | Нет на складе | |
| 30 | 08752106 | Spring washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
