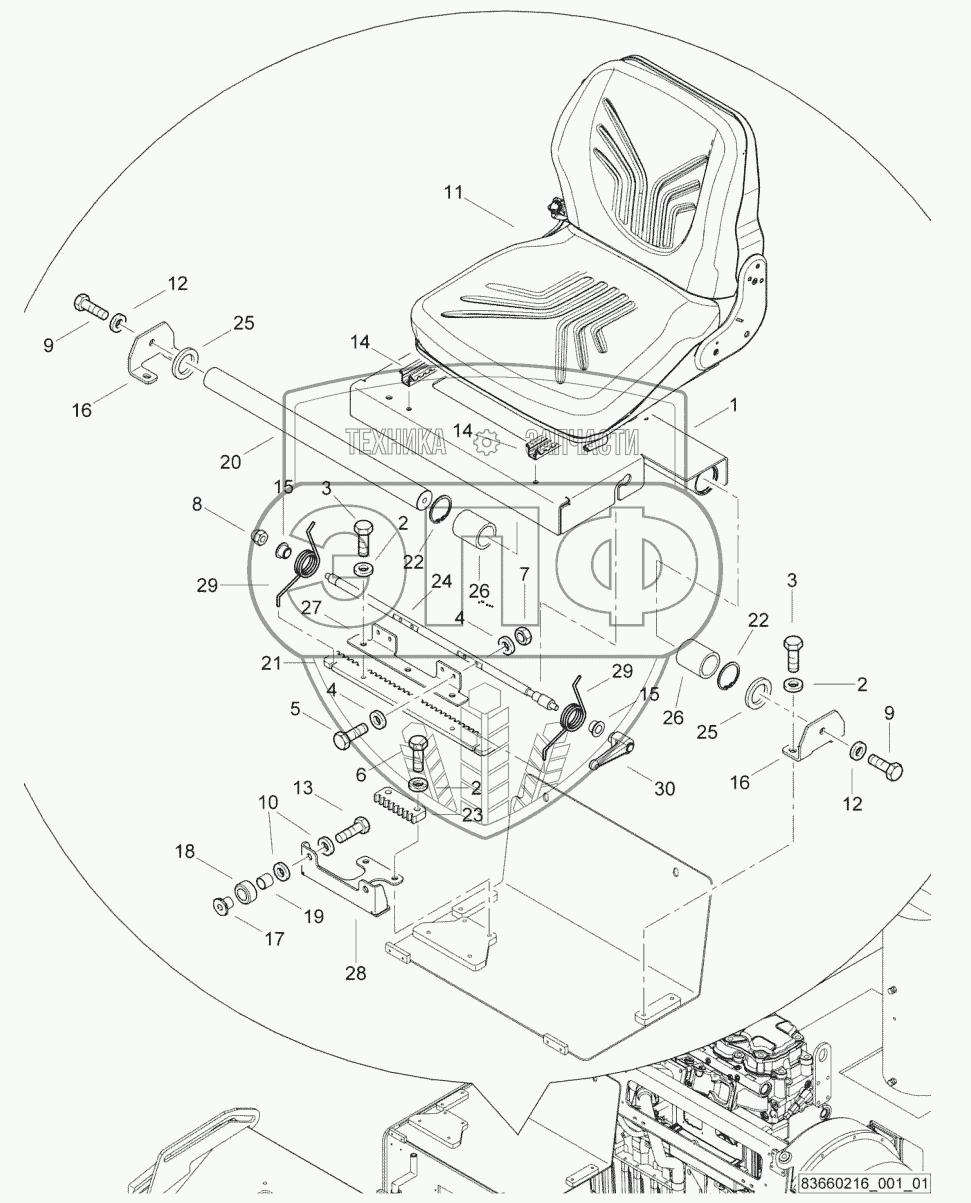

Каталог запасных частей к технике: BOMAG BM1300-30-2. Operator's seat
1
2
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
25
26
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 83660194 | Seat base | Нет на складе | |
| 2 | 323111019 | Washer | Нет на складе | |
| 3 | 324002246 | Screw | Нет на складе | |
| 4 | 323111015 | Round anchor plate | Нет на складе | |
| 5 | 324002132 | Screw | Нет на складе | |
| 6 | 324002252 | Screw | Нет на складе | |
| 7 | 324100006 | Nut | Нет на складе | |
| 8 | 324111010 | Nut | Нет на складе | |
| 9 | 324002292 | Screw | Нет на складе | |
| 10 | 323111021 | Washer | Нет на складе | |
| 11 | 05570178 | Operator's seat | Нет на складе | |
| 12 | 08752130 | Spring washer | Нет на складе | |
| 13 | 324002292 | Screw | Нет на складе | |
| 14 | 05570177 | Seat rail,lower part | Нет на складе | |
| 15 | 06281206 | Bushing | Нет на складе | |
| 16 | 83660196 | Pillow block | Нет на складе | |
| 17 | 88003048 | Receptacle | Нет на складе | |
| 18 | 88003047 | Roller | Нет на складе | |
| 19 | 06283096 | Bushing | Нет на складе | |
| 20 | 83660195 | Guide rail | Нет на складе | |
| 21 | 83660214 | Toothed rack | Нет на складе | |
| 22 | 09222900 | Circlip,internal | Нет на складе | |
| 23 | 83660198 | Toothed rack | Нет на складе | |
| 24 | 83660199 | Shaft | Нет на складе | |
| 25 | 59070360 | Stop disc | Нет на складе | |
| 26 | 05164001 | Linear ball bearing | Нет на складе | |
| 27 | 83660213 | Plate | Нет на складе | |
| 28 | 83660197 | Roller support | Нет на складе | |
| 29 | 83660312 | Torsion spring | Нет на складе | |
| 30 | 05723618 | Notched lever | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
