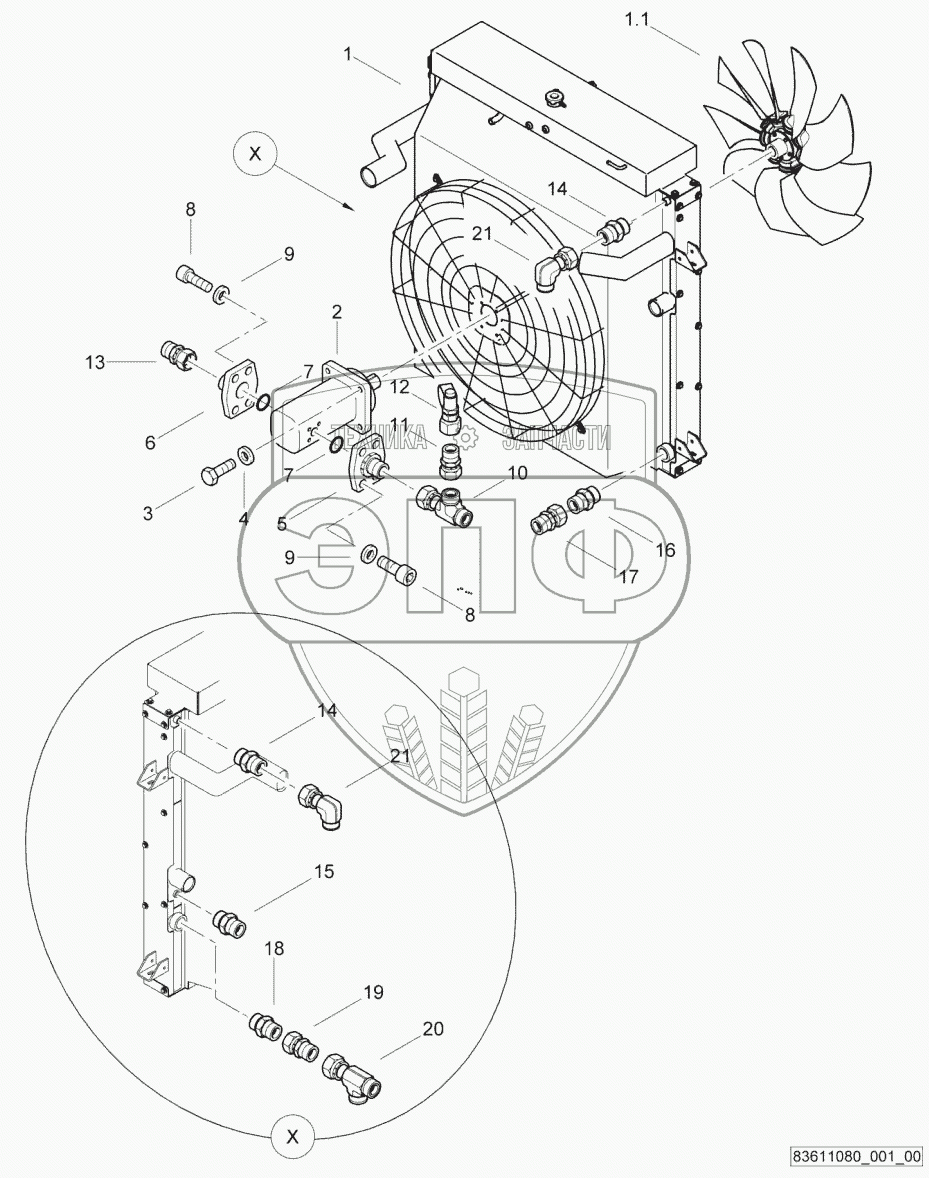

Каталог запасных частей к технике: BOMAG BM1300-30-2. Radiator, assembled
1
1.1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 343021097 | Radiator | Нет на складе | |
| 1.1 | 343021096 | Impeller | Нет на складе | |
| 2 | 330050233 | Motor | Нет на складе | |
| 3 | 07140846 | Hexagon bolt | Нет на складе | |
| 4 | 08752084 | Spring washer | Нет на складе | |
| 5 | 322105954 | Flange | Нет на складе | |
| 6 | 322107012 | Flange | Нет на складе | |
| 7 | 320001022 | O-ring | Нет на складе | |
| 8 | 07230692 | Socket-head cap screw | Нет на складе | |
| 9 | 08751064 | Spring washer | Нет на складе | |
| 10 | 05542208 | L-union | Нет на складе | |
| 11 | 05542327 | Reducing union | Нет на складе | |
| 12 | 05544036 | Test connection | Нет на складе | |
| 13 | 05542295 | Reducing union | Нет на складе | |
| 14 | 05548071 | Double-ended union | Нет на складе | |
| 15 | 05540039 | Double-ended union | Нет на складе | |
| 16 | 05540068 | Double-ended union | Нет на складе | |
| 17 | 05542295 | Reducing union | Нет на складе | |
| 18 | 05540068 | Double-ended union | Нет на складе | |
| 19 | 05542295 | Reducing union | Нет на складе | |
| 20 | 05542196 | L-union | Нет на складе | |
| 21 | 05542126 | Angular union | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
