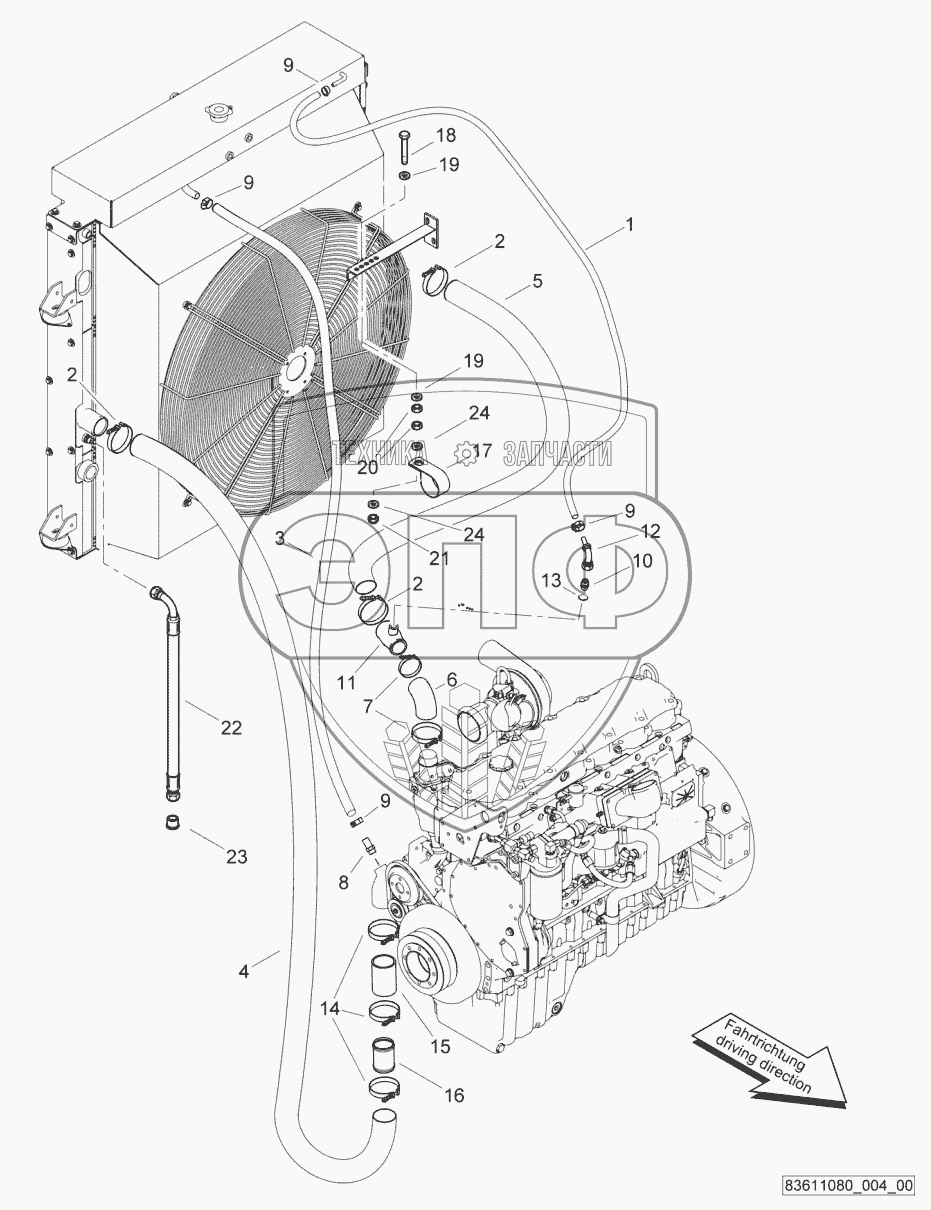

Каталог запасных частей к технике: BOMAG BM1300-30-2. Radiator, assembled
1
2
2
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 321100021 | Tube | Нет на складе | |
| 2 | 05552539 | Hose clip | Нет на складе | |
| 3 | 321353020 | Tube | Нет на складе | |
| 4 | 321001324 | Tube | Нет на складе | |
| 5 | 321001324 | Tube | Нет на складе | |
| 6 | 322003017 | Elbow tube | Нет на складе | |
| 7 | 05552535 | Hose clamp | Нет на складе | |
| 8 | 322105108 | Connection | Нет на складе | |
| 9 | 323083104 | Clamp | Нет на складе | |
| 10 | D2325090 | Connection | Нет на складе | |
| 11 | D2325028 | Socket | Нет на складе | |
| 12 | 322131031 | Connection | Нет на складе | |
| 13 | 323115522 | Copper washer | Нет на складе | |
| 14 | 05552480 | Hose clamp | Нет на складе | |
| 15 | 00665416 | Cooler hose | Нет на складе | |
| 16 | 83680202 | Socket | Нет на складе | |
| 17 | 323086835 | Clamp | Нет на складе | |
| 18 | 07141052 | Capscrew, hex head | Нет на складе | |
| 19 | 08752106 | Spring washer | Нет на складе | |
| 20 | 08111019 | Hexagon nut | Нет на складе | |
| 21 | 08331016 | Safety nut | Нет на складе | |
| 22 | 05551049 | Hose assy.ac.WN3111 | Нет на складе | |
| 23 | 05546116 | Screw plug with seal | Нет на складе | |
| 24 | 08511021 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
