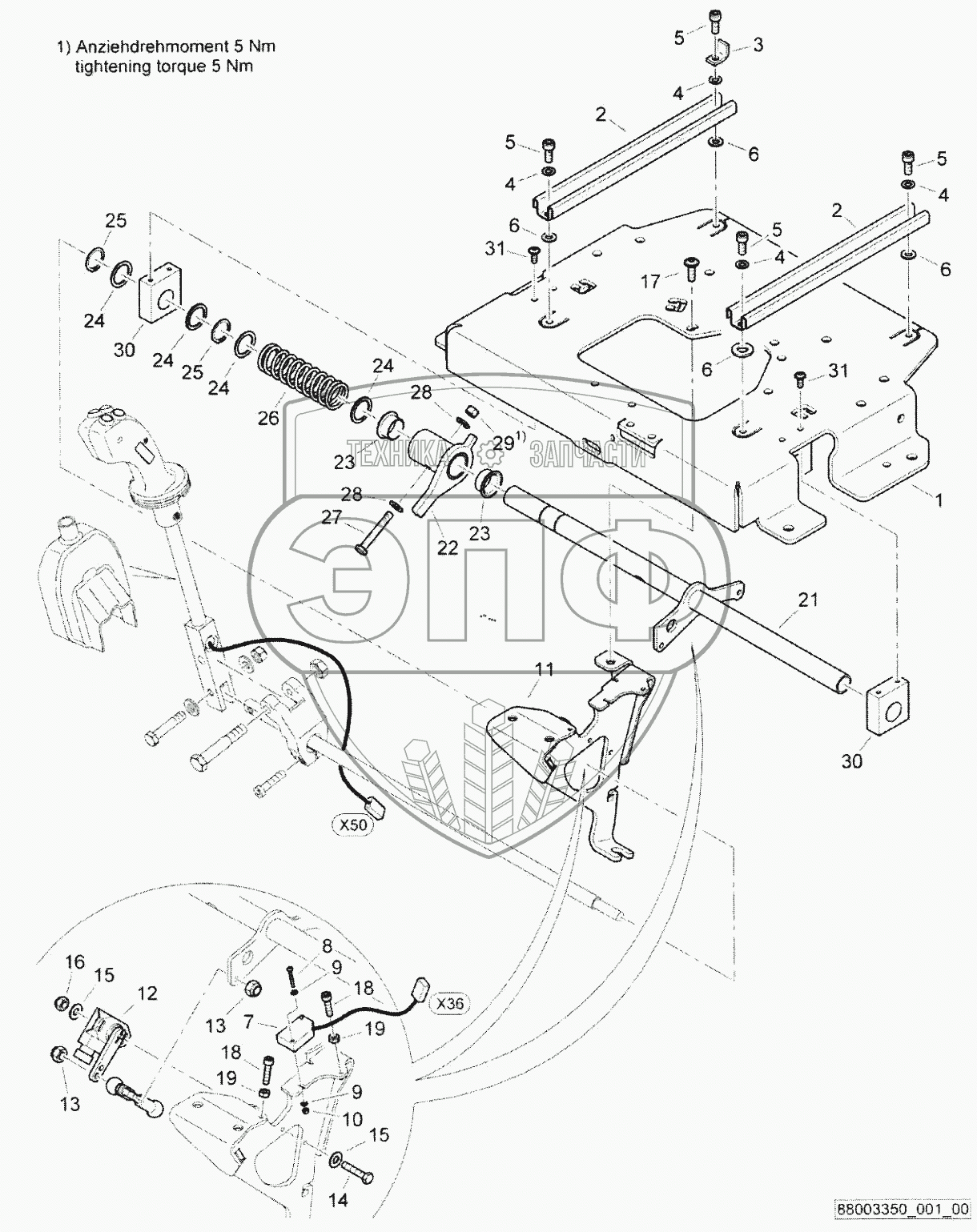

Каталог запасных частей к технике: BOMAG BW120AD-5. Operating console, assembled
1
2
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
8
9
9
10
11
12
13
13
14
15
15
16
17
18
18
19
19
21
22
23
23
24
24
24
24
25
25
26
27
28
28
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 88069108 | Seat console | Нет на складе | |
| 2 | 05566195 | Sliding rail | Нет на складе | |
| 3 | 46420159 | Angle | Нет на складе | |
| 4 | 08650817 | Washer | Нет на складе | |
| 5 | 07860520 | Screw | Нет на складе | |
| 6 | 08510817 | Washer | Нет на складе | |
| 7 | 58260382 | Proximity switch | Нет на складе | |
| 8 | 07210341 | Lens head screw | Нет на складе | |
| 9 | 08510307 | Washer | Нет на складе | |
| 10 | 08130305 | Safety nut | Нет на складе | |
| 11 | 46420187 | Holder | Нет на складе | |
| 12 | 05767405 | Angular sender | Нет на складе | |
| 13 | 08130611 | Safety nut | Нет на складе | |
| 14 | 07140441 | Hexagon bolt | Нет на складе | |
| 15 | 08510412 | Washer | Нет на складе | |
| 16 | 08130408 | Safety nut | Нет на складе | |
| 17 | 07210825 | Lens head screw | Нет на складе | |
| 18 | 07230621 | Socket-head cap screw | Нет на складе | |
| 19 | 08110620 | Hexagon nut | Нет на складе | |
| 21 | 46420175 | Tube | Нет на складе | |
| 22 | 46420186 | Bushing | Нет на складе | |
| 23 | 05802427 | Friction bearing | Нет на складе | |
| 24 | 05521011 | Shim | Нет на складе | |
| 25 | 09211301 | Circlip, external | Нет на складе | |
| 26 | 05661353 | Pressure spring | Нет на складе | |
| 27 | 46420174 | Screw | Нет на складе | |
| 28 | 08752084 | Spring washer | Нет на складе | |
| 2G | 08310812 | Safety nut | Нет на складе | |
| 30 | 88069111 | Pillow block | Нет на складе | |
| 31 | 07210698 | Lens head screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
