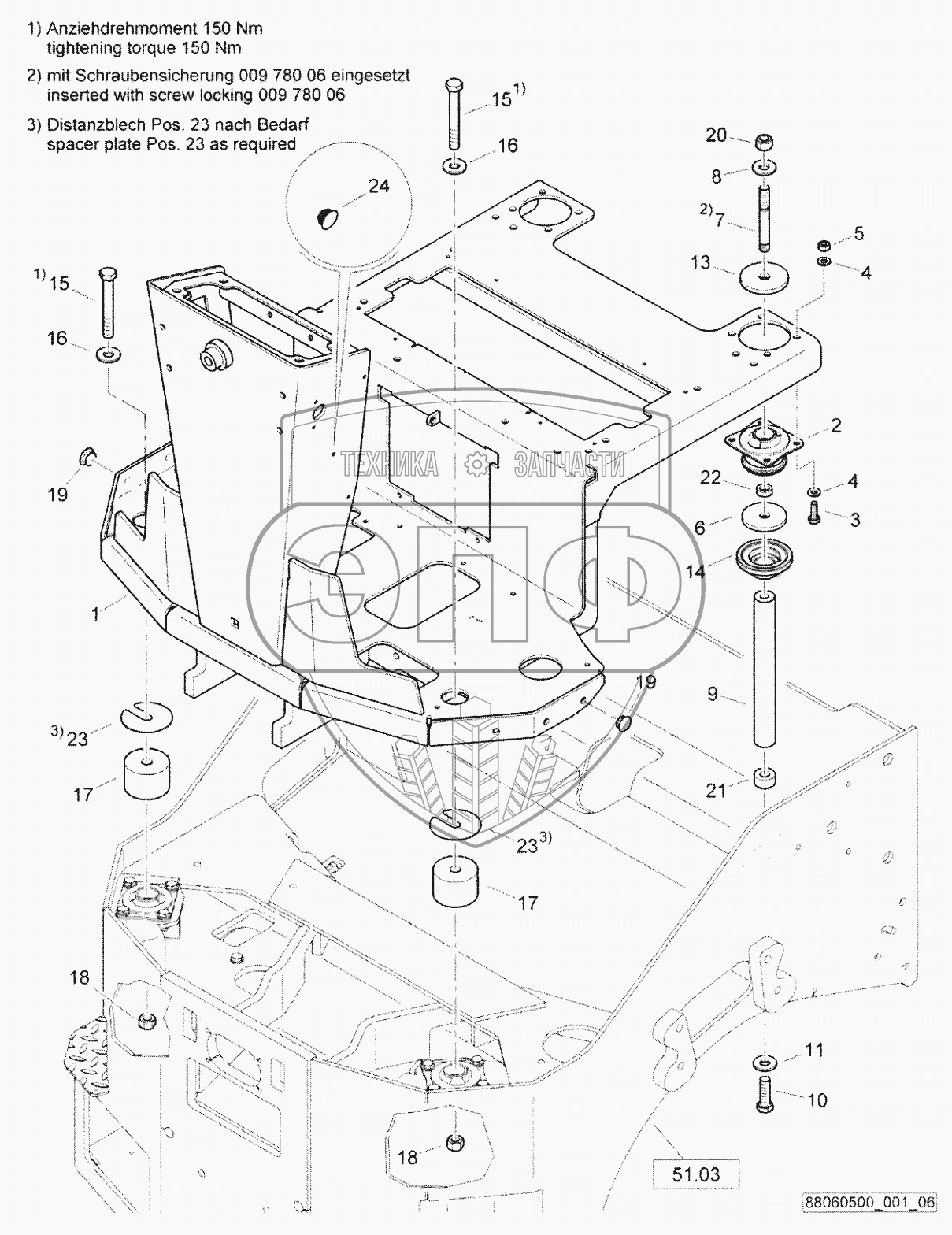

Каталог запасных частей к технике: BOMAG BW120AD-5. Operators Platform
1
2
3
4
4
5
6
7
8
9
10
11
13
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 65240180 | Operator's platform | Нет на складе | |
| 2 | 06170045L | Metacone support | Нет на складе | |
| 3 | 07141027 | Hexagon bolt | Нет на складе | |
| 4 | 08511021 | Washer | Нет на складе | |
| 5 | 08131016 | Safety nut | Нет на складе | |
| 6 | 57161206 | Washer | Нет на складе | |
| 7 | 07591610 | Pin screw | Нет на складе | |
| 8 | 08752170 | Spring washer | Нет на складе | |
| 9 | 65240167 | Shaft | Нет на складе | |
| 10 | 07141648 | Hexagon bolt | Нет на складе | |
| 11 | 08752170 | Spring washer | Нет на складе | |
| 13 | 57161206 | Washer | Нет на складе | |
| 14 | 95650430 | Cone | Нет на складе | |
| 15 | 07131667 | Hexagon bolt | Нет на складе | |
| 16 | 08511730 | Washer | Нет на складе | |
| 17 | 95881552 | Washer | Нет на складе | |
| 18 | 08131621 | Safety nut | Нет на складе | |
| 19 | 06510246 | Plug | Нет на складе | |
| 20 | 08131621 | Safety nut | Нет на складе | |
| 21 | 65003275 | Spacer sleeve | Нет на складе | |
| 22 | 57230130 | Sleeve | Нет на складе | |
| 23 | 65240194 | Spacer plate | Нет на складе | |
| 24 | 06510215 | Plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
