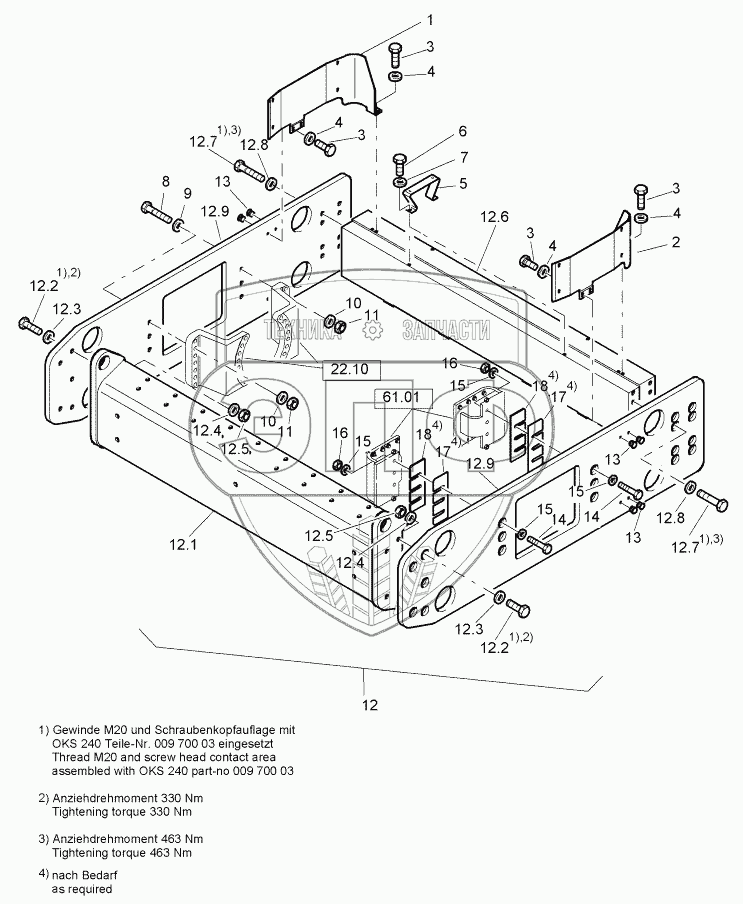

Каталог запасных частей к технике: BOMAG BW211D-40. Front Frame
1
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
10
11
11
12
12.1
12.2
12.2
12.3
12.3
12.6
12.7
12.7
12.8
12.8
12.9
12.9
13
13
13
14
14
15
15
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 58020445 | Hose support | Нет на складе | |
| 2 | 58020446 | Hose support | Нет на складе | |
| 3 | 07141234 | Hexagon bolt | Нет на складе | |
| 4 | 08511324 | Washer | Нет на складе | |
| 5 | 58020353 | Spacer piece | Нет на складе | |
| 6 | 07141224 | Hexagon bolt | Нет на складе | |
| 7 | 08511324 | Washer | Нет на складе | |
| 8 | 07132033 | Hexagon bolt | Нет на складе | |
| 9 | 08752210 | Spring washer | Нет на складе | |
| 10 | 08512136 | Washer | Нет на складе | |
| 11 | 08112025 | Hexagon nut | Нет на складе | |
| 12 | 58020113 | Frame | Нет на складе | |
| 12.1 | 58020104 | Cross piece | Нет на складе | |
| 12.2 | 07132040 | Hexagon bolt | Нет на складе | |
| 12.3 | 08752210 | Spring washer | Нет на складе | |
| 12.6 | 58020459 | Cross piece | Нет на складе | |
| 12.7 | 07142049 | Capscrew, hex head | Нет на складе | |
| 12.8 | 08752210 | Spring washer | Нет на складе | |
| 12.9 | 58020167 | Side plate | Нет на складе | |
| 12.10 | 08402011 | Hexagon nut | Нет на складе | |
| 13 | 06510208 | Plug | Нет на складе | |
| 14 | 07132033 | Hexagon bolt | Нет на складе | |
| 15 | 08752210 | Spring washer | Нет на складе | |
| 16 | 08112025 | Hexagon nut | Нет на складе | |
| 17 | 58010248 | Shim | Нет на складе | |
| 18 | 58010249 | Shim | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
