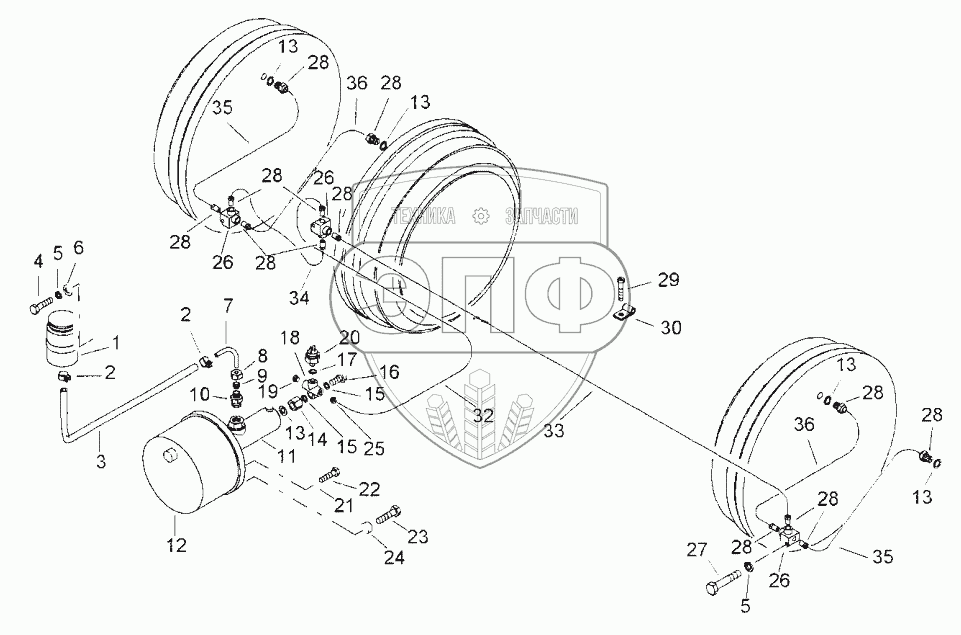

Каталог запасных частей к технике: BOMAG BW 24R. Brake System
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
28
28
28
28
28
28
28
28
29
30
32
33
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 38010286 | Container | Нет на складе | |
| 2 | 38052074 | Clamp | Нет на складе | |
| 3 | 38052122 | Hose | Нет на складе | |
| 4 | 07140622 | Hexagon bolt | Нет на складе | |
| 5 | 08530612 | Spring washer | Нет на складе | |
| 6 | 08510612 | Washer | Нет на складе | |
| 7 | 38052076 | Tube | Нет на складе | |
| 8 | 05545080 | Cap nut | Нет на складе | |
| 9 | 38051464 | Sealing ring | Нет на складе | |
| 10 | 38052077 | Socket | Нет на складе | |
| 11 | 38052078 | Brake cylinder | Нет на складе | |
| 12 | 38052080 | Brake Booster | Нет на складе | |
| 13 | 38052081 | Sealing ring | Нет на складе | |
| 14 | 38052082 | Reducer | Нет на складе | |
| 15 | 38010531 | Sealing ring | Нет на складе | |
| 16 | 38052083 | Hollow screw | Нет на складе | |
| 17 | 38010222 | Sealing ring | Нет на складе | |
| 18 | 38052084 | Distributor | Нет на складе | |
| 19 | 38052085 | Plug | Нет на складе | |
| 20 | 38052086 | Switch | Нет на складе | |
| 21 | 08511021 | Washer | Нет на складе | |
| 22 | 07141027 | Hexagon bolt | Нет на складе | |
| 23 | 38052087 | Screw | Нет на складе | |
| 24 | 38052088 | Sleeve | Нет на складе | |
| 25 | 38010728 | Connecting piece | Нет на складе | |
| 26 | 38010344 | T-piece | Нет на складе | |
| 27 | 07140641 | Hexagon bolt | Нет на складе | |
| 28 | 38010340 | Screw | Нет на складе | |
| 29 | 38010534 | Screw | Нет на складе | |
| 30 | 38010535 | Tube clamp | Нет на складе | |
| 32 | 38052272 | Tube | Нет на складе | |
| 33 | 38052273 | Tube | Нет на складе | |
| 34 | 38052274 | Tube | Нет на складе | |
| 35 | 38052275 | Tube | Нет на складе | |
| 36 | 38052276 | Tube | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
