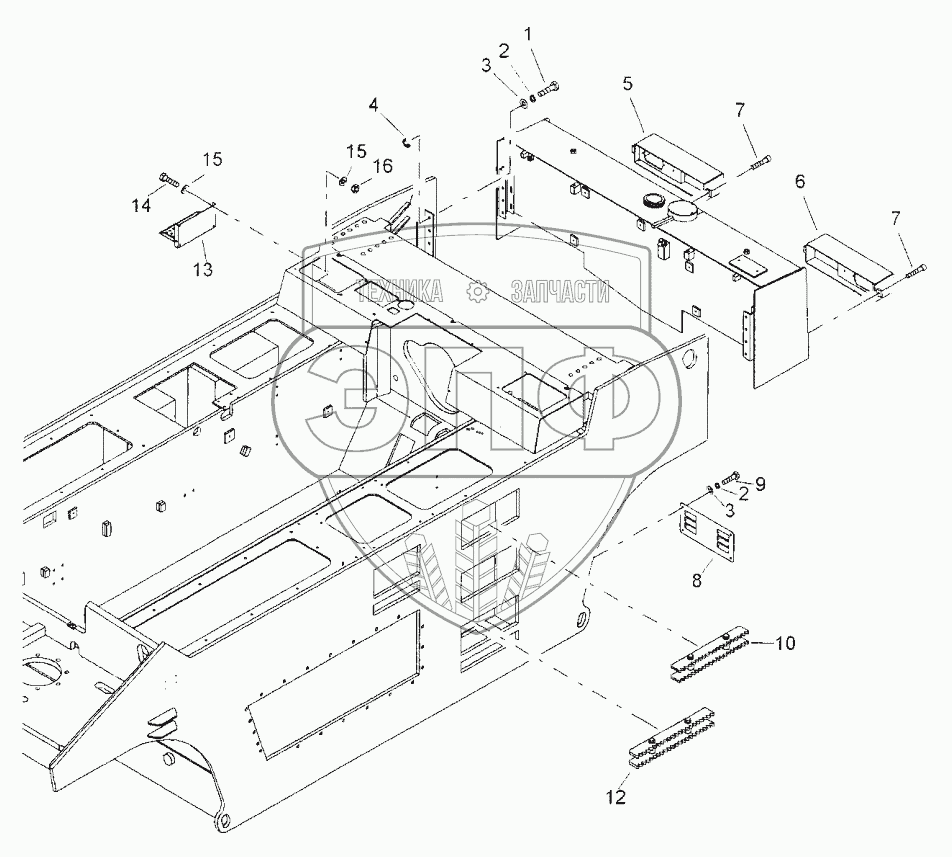

Каталог запасных частей к технике: BOMAG BW 24R. Frame
1
2
2
3
3
4
5
6
7
7
8
9
10
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07141030 | Hexagon bolt | Нет на складе | |
| 2 | 08531018 | Spring washer | Нет на складе | |
| 3 | 08511021 | Washer | Нет на складе | |
| 4 | 08111016 | Hexagon nut | Нет на складе | |
| 5 | 38051025 | Holder | Нет на складе | |
| 6 | 38051026 | Holder | Нет на складе | |
| 7 | 38011233 | Screw | Нет на складе | |
| 8 | 38051117 | Cover | Нет на складе | |
| 9 | 07141017 | Hexagon bolt | Нет на складе | |
| 10 | 38052128 | Stage | Нет на складе | |
| 12 | 38052129 | Stage | Нет на складе | |
| 13 | 38052293 | Step | Нет на складе | |
| 14 | 38051167 | Hexagon bolt | Нет на складе | |
| 15 | 08510817 | Washer | Нет на складе | |
| 16 | 08110813 | Hexagon nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
