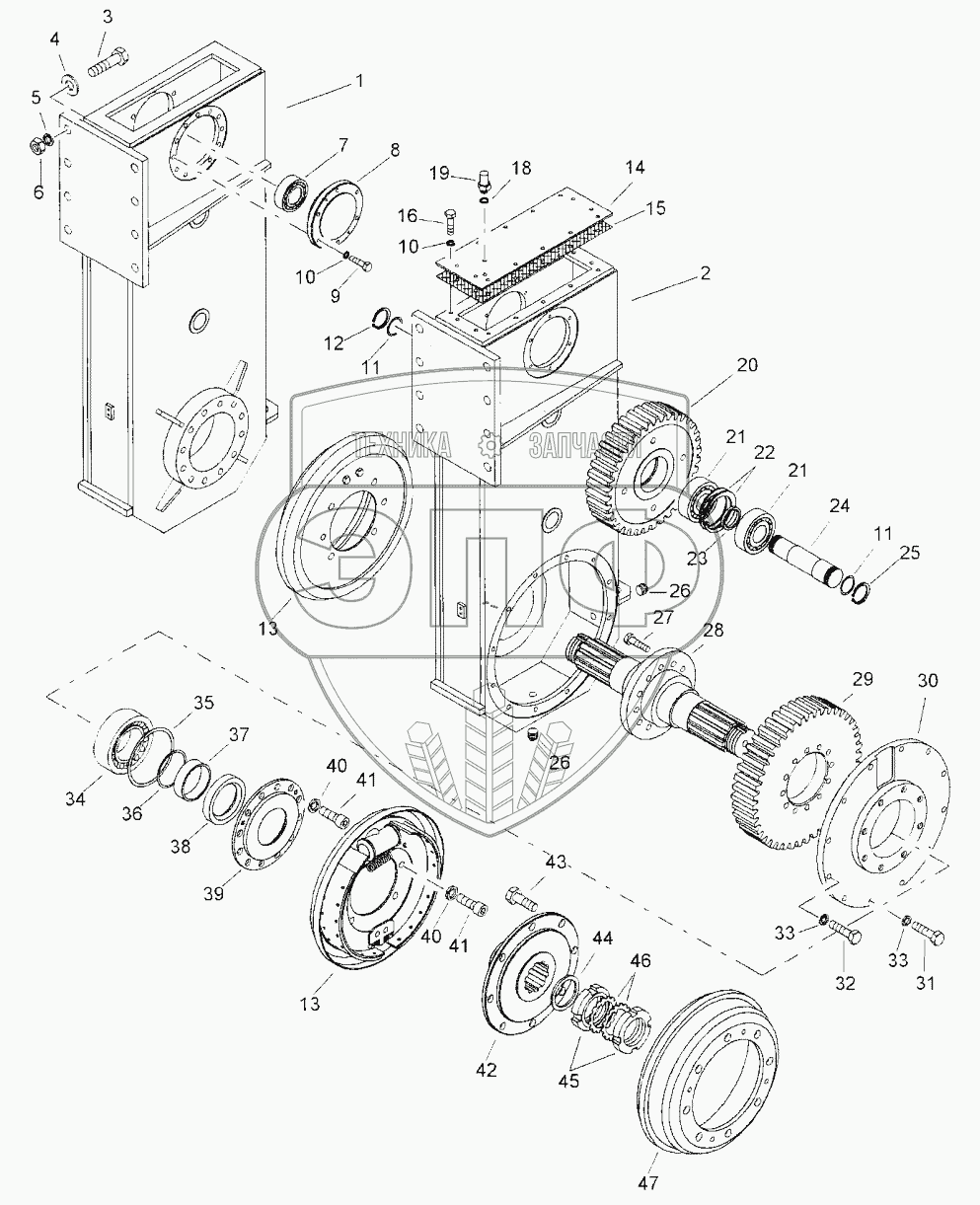

Каталог запасных частей к технике: BOMAG BW 24R. Rear Wheel Drive
1
2
3
4
5
6
7
8
10
10
11
11
12
13
13
14
15
16
18
19
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 38051818 | Box | Нет на складе | |
| 2 | 38051819 | Box | Нет на складе | |
| 3 | 38051823 | Hexagon bolt | Нет на складе | |
| 4 | 38051833 | Washer | Нет на складе | |
| 5 | 08532033 | Spring washer | Нет на складе | |
| 6 | 38051827 | Hexagon nut | Нет на складе | |
| 7 | 38010457 | Bearing | Нет на складе | |
| 8 | 38051825 | Cover, bearing | Нет на складе | |
| Э | 07140812 | Hexagon bolt | Нет на складе | |
| 10 | 08530815 | Spring washer | Нет на складе | |
| 11 | 06220304 | Loop ring | Нет на складе | |
| 12 | 09212300 | Circlip,external | Нет на складе | |
| 13 | 38051882 | Brake | Нет на складе | |
| 14 | 38051851 | Cover | Нет на складе | |
| 15 | 38051812 | Seal | Нет на складе | |
| 16 | 07140818 | Hexagon bolt | Нет на складе | |
| 18 | 09331098 | Sealing ring | Нет на складе | |
| 19 | 38052149 | Ventilation valve | Нет на складе | |
| 20 | 38020029 | Intermediate gear | Нет на складе | |
| 21 | 38010459 | Bearing | Нет на складе | |
| 22 | 38051904 | Ring retainer | Нет на складе | |
| 23 | 38051850 | Spacer ring | Нет на складе | |
| 24 | 38051849 | Intermediate gear pin | Нет на складе | |
| 25 | 09212500 | Circlip.external | Нет на складе | |
| 26 | 38051924 | Plug | Нет на складе | |
| 27 | 07156451 | Hexagon bolt | Нет на складе | |
| 28 | 38020026 | Drive shaft | Нет на складе | |
| 29 | 38051826 | Gear wheel | Нет на складе | |
| 30 | 38020085 | Cover, bearing | Нет на складе | |
| 31 | 07141242 | Hexagon bolt | Нет на складе | |
| 32 | 07141234 | Hexagon bolt | Нет на складе | |
| 33 | 08531221 | Spring washer | Нет на складе | |
| 34 | 38010460 | Bearing | Нет на складе | |
| 35 | 38010453 | Washer | Нет на складе | |
| 36 | 38010462 | ring | Нет на складе | |
| 37 | 38010452 | ring | Нет на складе | |
| 38 | 38010463 | ring | Нет на складе | |
| 39 | 38051828 | Cover | Нет на складе | |
| 40 | 38051252 | Washer | Нет на складе | |
| 41 | 38051831 | Hexagon bolt | Нет на складе | |
| 42 | 38010461 | Flange | Нет на складе | |
| 43 | 38010465 | Wheel bolt | Нет на складе | |
| 44 | 38020028 | ring | Нет на складе | |
| 45 | 05311014 | Grooved nut | Нет на складе | |
| 46 | 05312014 | Securing plate | Нет на складе | |
| 47 | 38051821 | Brake drum | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
