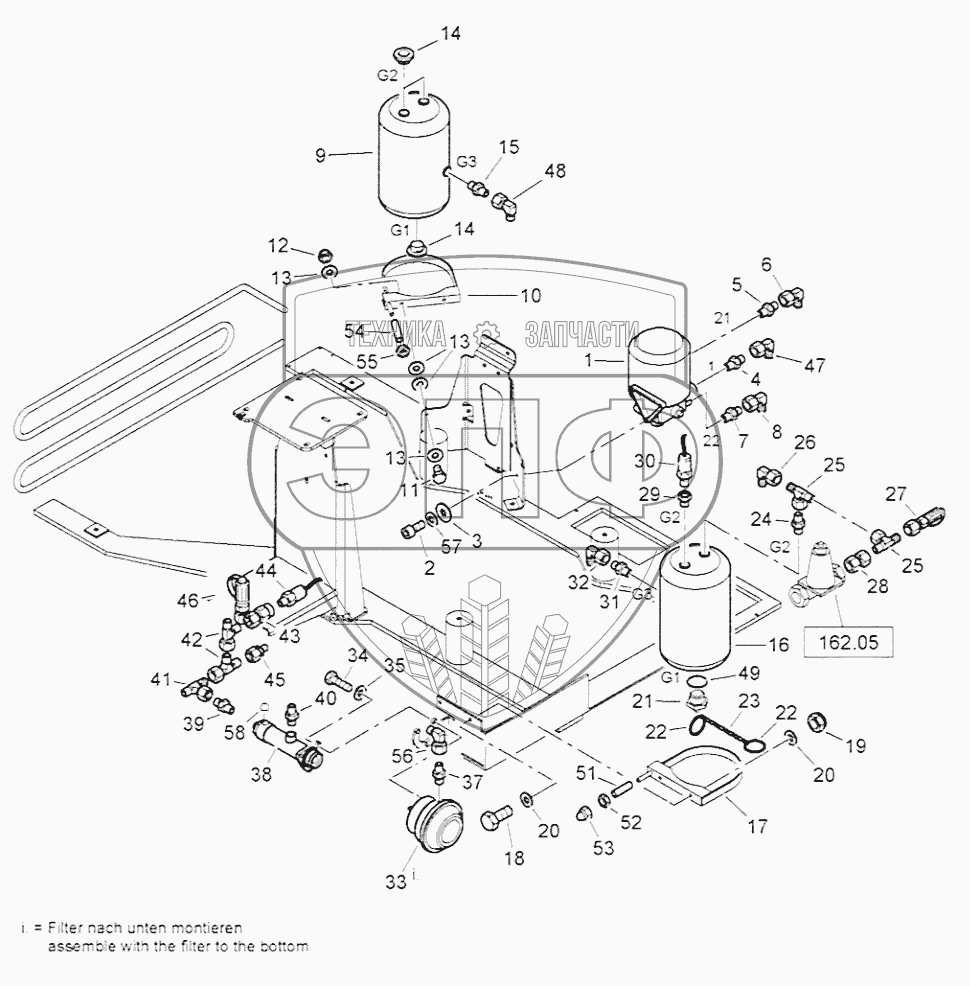

Каталог запасных частей к технике: BOMAG BW 24RH. Brake System
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
17
18
19
20
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
37
38
39
40
41
42
43
44
45
46
47
48
49
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 05574274 | Air dryer | Нет на складе | |
| 1.1 | 38051932 | Cartridge | Нет на складе | |
| 2 | 07231310 | Socket-head cap screw | Нет на складе | |
| 3 | 08511325 | Washer | Нет на складе | |
| 4 | 05540011 | Double-ended union | Нет на складе | |
| 5 | 05548029 | Double-ended union | Нет на складе | |
| 6 | 05542124 | Socket | Нет на складе | |
| 7 | 05548036 | Double-ended union | Нет на складе | |
| 8 | 05542124 | Socket | Нет на складе | |
| 9 | 05574293 | Air tank | Нет на складе | |
| 10 | 05574279 | Clamping band | Нет на складе | |
| 11 | 07141030 | Hexagon bolt | Нет на складе | |
| 12 | 08131016 | Safety nut | Нет на складе | |
| 13 | 08511022 | Washer | Нет на складе | |
| 14 | 05546107 | Screw plug with seal | Нет на складе | |
| 15 | 05548029 | Double-ended union | Нет на складе | |
| 16 | 05574293 | Air tank | Нет на складе | |
| 17 | 05574279 | Clamping band | Нет на складе | |
| 18 | 07141030 | Hexagon bolt | Нет на складе | |
| 19 | 08131016 | Safety nut | Нет на складе | |
| 20 | 08511022 | Washer | Нет на складе | |
| 21 | 05574278 | Drain valve | Нет на складе | |
| 22 | 05939901 | Key ring | Нет на складе | |
| 23 | 00911227 | Knotted link chain | Нет на складе | |
| 24 | 05548029 | Double-ended union | Нет на складе | |
| 25 | 05542174 | T-union | Нет на складе | |
| 26 | 05542124 | Socket | Нет на складе | |
| 27 | 05544033 | Test connection | Нет на складе | |
| 28 | 05545952 | Connection | Нет на складе | |
| 29 | 05821451 | Union | Нет на складе | |
| 30 | 05574275 | Pressure switch | Нет на складе | |
| 31 | 05548029 | Double-ended union | Нет на складе | |
| 32 | 05542124 | Socket | Нет на складе | |
| 33 | 05574284 | Diaphragm cylinder | Нет на складе | |
| 34 | 07141032 | Hexagon bolt | Нет на складе | |
| 35 | 08752106 | Spring washer | Нет на складе | |
| 37 | 05540009 | Double-ended union | Нет на складе | |
| 38 | 05574285 | Master brake cylinder | Нет на складе | |
| 39 | 05540008 | Double-ended union | Нет на складе | |
| 40 | 05548013 | Double-ended union | Нет на складе | |
| 41 | 05542173 | T-union | Нет на складе | |
| 42 | 05542192 | L-union | Нет на складе | |
| 43 | 05543903 | Pressure gauge connector | Нет на складе | |
| 44 | 05833001 | Pressure switch | Нет на складе | |
| 45 | 05542283 | Reducing union | Нет на складе | |
| 46 | 05544032 | Test connection | Нет на складе | |
| 47 | 05542126 | Angular union | Нет на складе | |
| 48 | 05542124 | Socket | Нет на складе | |
| 49 | 09331198 | Sealing ring | Нет на складе | |
| 51 | 41003174 | Sleeve | Нет на складе | |
| 52 | 08111218 | Hexagon nut | Нет на складе | |
| 53 | 08241217 | Domed cap nut | Нет на складе | |
| 54 | 41003174 | Sleeve | Нет на складе | |
| 55 | 08111218 | Hexagon nut | Нет на складе | |
| 56 | 05542124 | Socket | Нет на складе | |
| 57 | 08752130 | Spring washer | Нет на складе | |
| 58 | 06510271 | Protection cap | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
