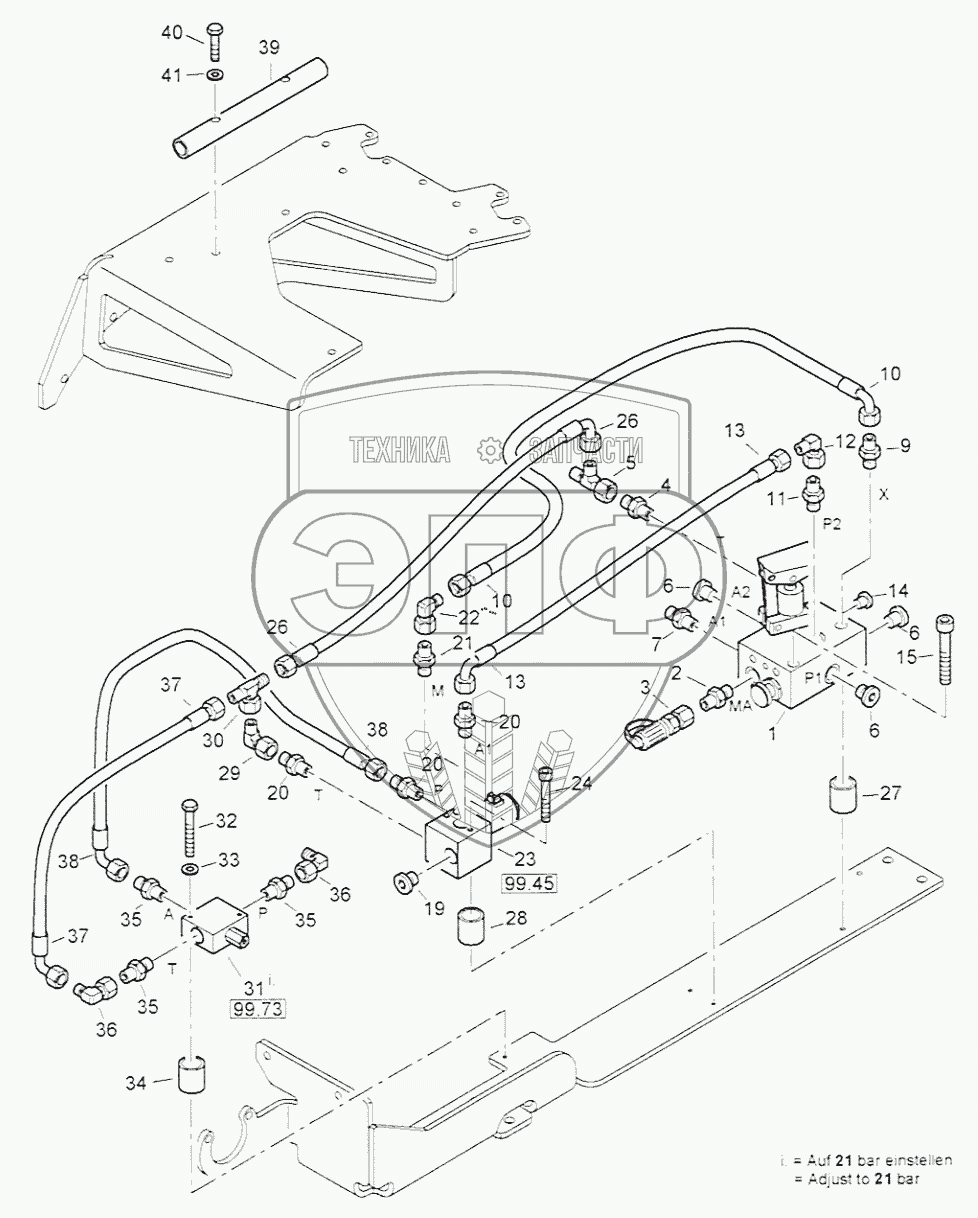

Каталог запасных частей к технике: BOMAG BW 24RH. Brake Valve
1
2
3
4
5
6
6
6
7
9
10
10
11
12
13
13
14
15
19
20
20
20
21
22
23
24
26
26
27
28
29
30
31
32
33
34
35
35
35
36
36
37
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 05902252 | Brake releasing valve | Нет на складе | |
| 2 | 05548011 | Socket | Нет на складе | |
| 3 | 05544033 | Test connection | Нет на складе | |
| 4 | 05540010 | Double-ended union | Нет на складе | |
| 5 | 05542194 | L-union | Нет на складе | |
| 6 | 05546105 | Screw plug with seal | Нет на складе | |
| 7 | 05548011 | Socket | Нет на складе | |
| 9 | 05540007 | Double-ended union | Нет на складе | |
| 10 | 05551040 | Hose assy.ac.WN3111 | Нет на складе | |
| 11 | 05540010 | Double-ended union | Нет на складе | |
| 12 | 05542125 | Angular union | Нет на складе | |
| 13 | 05554595 | Hose assy. ac. WN3111 | Нет на складе | |
| 14 | 05546102 | Screw plug with seal | Нет на складе | |
| 15 | 07230850 | Socket-head cap screw | Нет на складе | |
| 19 | 05546105 | Screw plug with seal | Нет на складе | |
| 20 | 05540010 | Double-ended union | Нет на складе | |
| 21 | 05540007 | Double-ended union | Нет на складе | |
| 22 | 05542122 | Angular union | Нет на складе | |
| 23 | 05877044 | 3/2-Way valve | Нет на складе | |
| 24 | 07230657 | Socket-head cap screw | Нет на складе | |
| 26 | 05554595 | Hose assy. ac. WN3ll1 | Нет на складе | |
| 27 | 70070138 | Sleeve | Нет на складе | |
| 28 | 70070138 | Sleeve | Нет на складе | |
| 29 | 05542125 | Angular union | Нет на складе | |
| 30 | 05542175 | T-union | Нет на складе | |
| 31 | 05878301 | Pressure reducing valve | Нет на складе | |
| 32 | 07140665 | Hexagon bolt | Нет на складе | |
| 33 | 08751064 | Spring washer | Нет на складе | |
| 34 | 70070138 | Sleeve | Нет на складе | |
| 35 | 05540064 | Double-ended union | Нет на складе | |
| 36 | 05542125 | Angular union | Нет на складе | |
| 37 | 05554595 | Hose assy. ac. WN3111 | Нет на складе | |
| 38 | 05551033 | Hose assy. ac. WN3111 | Нет на складе | |
| 39 | 92023703 | Tube | Нет на складе | |
| 40 | 07140853 | Hexagon bolt | Нет на складе | |
| 41 | 08510817 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
