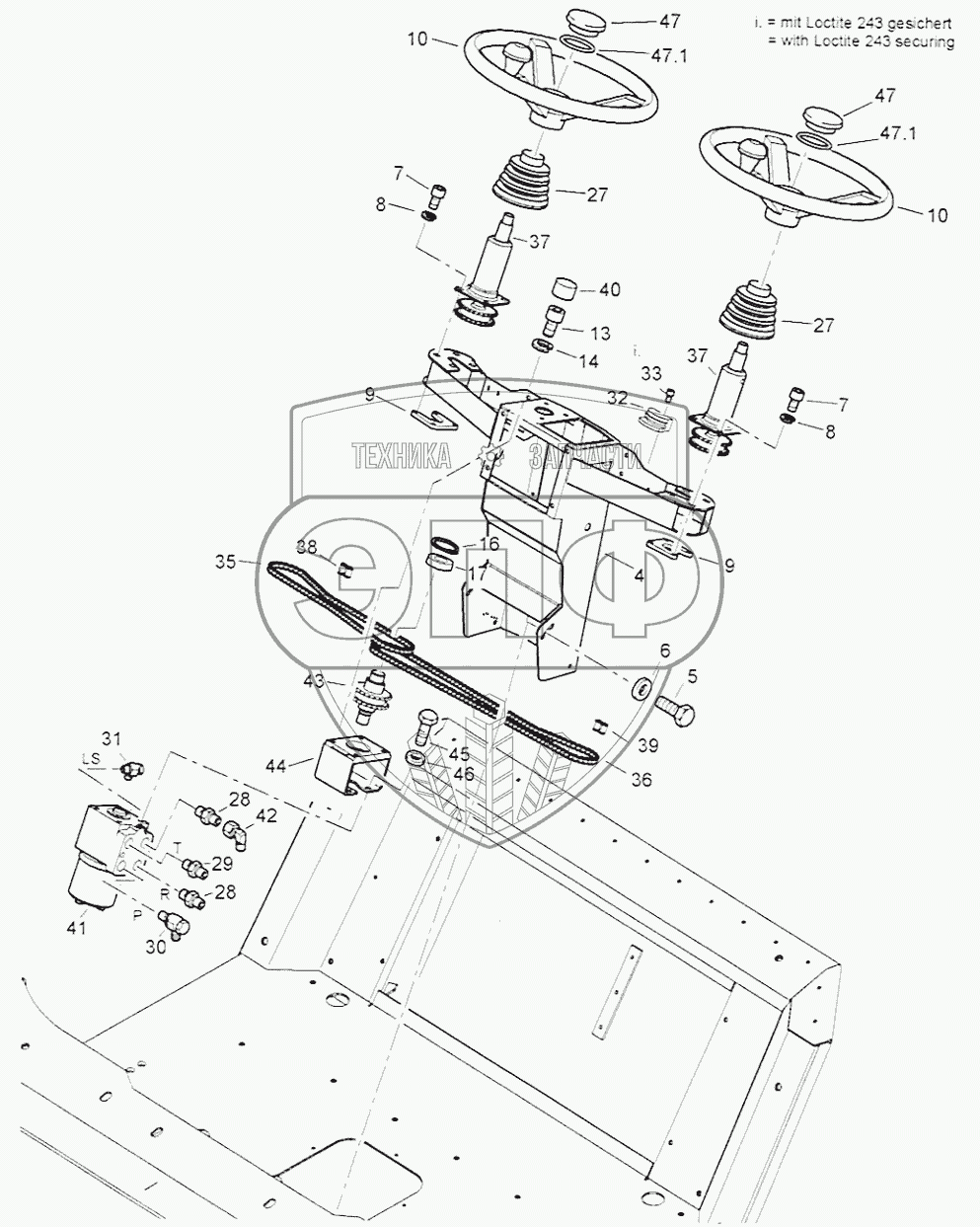

Каталог запасных частей к технике: BOMAG BW 24RH. Operators Platform
4
5
6
7
7
8
8
9
9
10
10
13
14
16
17
27
27
28
28
29
30
31
32
33
35
36
37
37
40
41
42
47
47
47.1
47.1
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4 | 92019590 | Housing | Нет на складе | |
| 5 | 07141017 | Hexagon bolt | Нет на складе | |
| 6 | 08531018 | Spring washer | Нет на складе | |
| 7 | 07241004 | Socket-head cap screw | Нет на складе | |
| 8 | 08531018 | Spring washer | Нет на складе | |
| 9 | 92019516 | Tapped plate | Нет на складе | |
| 10 | 05580160 | Steering wheel | Нет на складе | |
| 12 | 92019525 | Plate | Нет на складе | |
| 13 | 07241004 | Socket-head cap screw | Нет на складе | |
| 14 | 08531018 | Spring washer | Нет на складе | |
| 15 | 92019527 | Driving shaft | Нет на складе | |
| 16 | 09211300 | Circlip. external | Нет на складе | |
| 17 | 05113375 | Ball bearing. grooved | Нет на складе | |
| 20 | 07241004 | Socket-head cap screw | Нет на складе | |
| 21 | 08531018 | Spring washer | Нет на складе | |
| 24 | 92019526 | Plate | Нет на складе | |
| 25 | 07241004 | Socket-head cap screw | Нет на складе | |
| 26 | 08531018 | Spring washer | Нет на складе | |
| 27 | 92019511 | Bellows | Нет на складе | |
| 28 | 05540039 | Double-ended union | Нет на складе | |
| 29 | 05540040 | Double-ended union | Нет на складе | |
| 30 | 05541434 | Banjo coupling. eccentric | Нет на складе | |
| 31 | 05541433 | Banjo coupling. eccentric | Нет на складе | |
| 32 | 92019524 | Guide | Нет на складе | |
| 33 | 07210616 | Lens head screw | Нет на складе | |
| 35 | 05511020 | Roller chain | Нет на складе | |
| 36 | 05511024 | Roller chain | Нет на складе | |
| 37 | 05902251 | Steering column | Нет на складе | |
| 40 | 06510127 | Protection plug | Нет на складе | |
| 41 | 05902308 | Steering valve | Нет на складе | |
| 42 | 05542125 | Angular union | Нет на складе | |
| 47 | 05580169 | Cap. steering wheel | Нет на складе | |
| 47.1 | 05580170 | Loop ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
