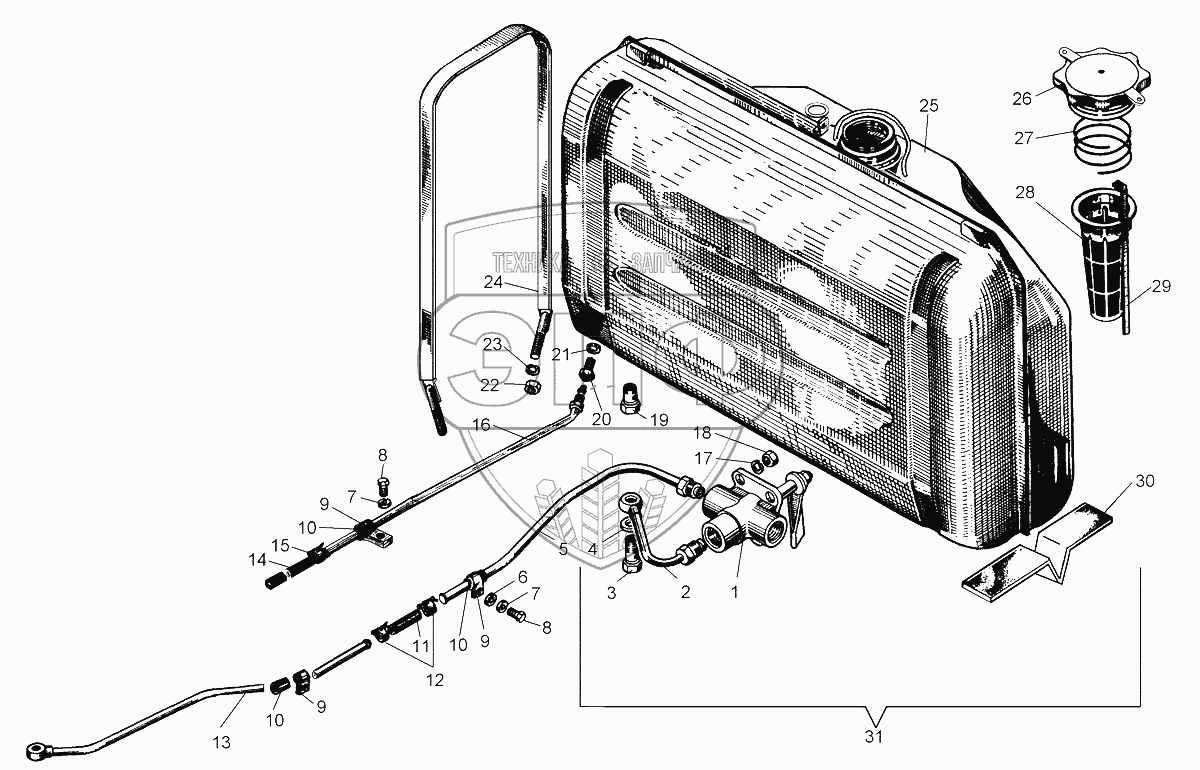

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка топливного бака
48-25-3СП
1
1
2
3
4
5
6
7
7
8
8
9
9
9
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 48-25-3СП | 48-25-3СП | Установка топливного бака | Нет на складе | |
| 1 | ПП8 | Кран ПП8 | Нет на складе | |
| 1 | ПП8-1 | Кран ПП8-1 | Нет на складе | |
| 2 | 50-25-188СП | Труба | Нет на складе | |
| 3 | 700-41-2716 | Штуцер | Нет на складе | |
| 4 | 51-06-8 | Кольцо | Нет на складе | |
| 5 | 50-25-189СП | Труба | Нет на складе | |
| 6 | 31308 | Шайба | Нет на складе | |
| 7 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | Нет на складе | |
| 8 | БолтМ10х20.58.019 | Болт М10х20.58.019 | Нет на складе | |
| 9 | 41627 | Скоба | Нет на складе | |
| 10 | 700-40-2654 | Прокладка | Нет на складе | |
| 11 | 700-46-2187 | Рукав | Нет на складе | |
| 12 | 12-22/9W2 | Хомут червячный | Нет на складе | |
| 12 | 700-41-2235-06СП | Хомут | Нет на складе | |
| 13 | 50-25-270-01СП | Труба | Нет на складе | |
| 14 | 700-46-2417-01 | Рукав | Нет на складе | |
| 15 | 8-16/9W2 | Хомут червячный | Нет на складе | |
| 16 | 64-25-171СП | Трубка | Нет на складе | |
| 17 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | Нет на складе | |
| 18 | ГайкаМ6-7Н.6.019 | Гайка | Нет на складе | |
| 19 | 371 | Пробка | Нет на складе | |
| 20 | 700-41-4055 | Ниппель | Нет на складе | |
| 21 | 40911 | Кольцо | Нет на складе | |
| 22 | 3013 | Гайка | Нет на складе | |
| 23 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | Нет на складе | |
| 24 | 50-25-412СП | Лента | Нет на складе | |
| 25 | 50-25-182-01СП | Бак | Нет на складе | |
| 26 | 50-25-247СП | Крышка | Нет на складе | |
| 27 | 700-38-2703 | Пружина | Нет на складе | |
| 28 | 50-25-264СП | Фильтр 160Б | Нет на складе | |
| 29 | 50-25-32 | Линейка | Нет на складе | |
| 30 | 700-40-7286 | Прокладка | Нет на складе | |
| 31 | 50-25-180-01СП | Бак в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
