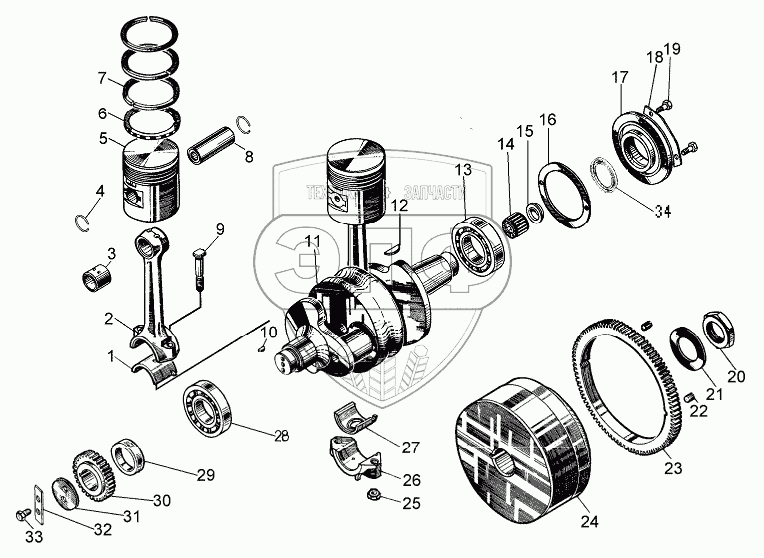

Каталог запасных частей к технике: ЧТЗ Т-10М. Кривошипно-шатунный механизм пускового двигателя
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | А23.01-5403 | Вкладыш | Нет на складе | |
| 2 | 03344 | Шатун | Нет на складе | |
| 3 | 03148 | Втулка шатуна | Нет на складе | |
| 4 | 17-03-29 | Кольцо | Нет на складе | |
| 5 | 17-03-27 | Поршень | Нет на складе | |
| 6 | СТ-03351 | Кольцо поршневое маслосъемное | Нет на складе | |
| 7 | СТ-03350 | Кольцо поршневое компрессионное | Нет на складе | |
| 8 | 03158 | Палец поршневой | Нет на складе | |
| 8 | 03158-1 | Палец поршневой | Нет на складе | |
| 9 | 03346 | Болт шатунный | Нет на складе | |
| 10 | 34126 | Шпонка | Нет на складе | |
| 11 | 03341 | Вал коленчатый | Нет на складе | |
| 12 | 3423 | Шпонка | Нет на складе | |
| 13 | 211АК | Подшипник 211АК | Нет на складе | |
| 14 | 3К20x34x24,3Е | Подшипник 3К20x34x24,3Е | Нет на складе | |
| 14 | 45804 | Подшипник 45804 | Нет на складе | |
| 15 | 03134 | Заглушка | Нет на складе | |
| 16 | 40301 | Прокладка | Нет на складе | |
| 17 | 17-03-23 | Крышка | Нет на складе | |
| 18 | 17-03-16 | Пластина | Нет на складе | |
| 19 | БолтМ6x16.58.019 | Болт М6x16.58.019 | Нет на складе | |
| 20 | 03144 | Гайка | Нет на складе | |
| 21 | 31100 | Шайба | Нет на складе | |
| 22 | ВинтВ.М8-8gx12.14Н | Винт В.М8-8gx12.14Н | Нет на складе | |
| 23 | 17-03-3 | Венец маховика | Нет на складе | |
| 24 | 17-03-2 | Маховик | Нет на складе | |
| 25 | 3082 | Гайка | Нет на складе | |
| 26 | 03345 | Крышка шатуна | Нет на складе | |
| 27 | А23.01-5404 | Вкладыш | Нет на складе | |
| 28 | 210АК | Подшипник 210АК | Нет на складе | |
| 29 | 03174 | Кольцо | Нет на складе | |
| 30 | 03356 | Шестерня | Нет на складе | |
| 31 | 03142 | Шайба | Нет на складе | |
| 32 | 3199 | Пластина | Нет на складе | |
| 33 | БолтМ8x20.58.019 | Болт М8x20.58.019 | Нет на складе | |
| 34 | Манжета1,2-55x80-1 | Манжета 1,2-55x80-1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
