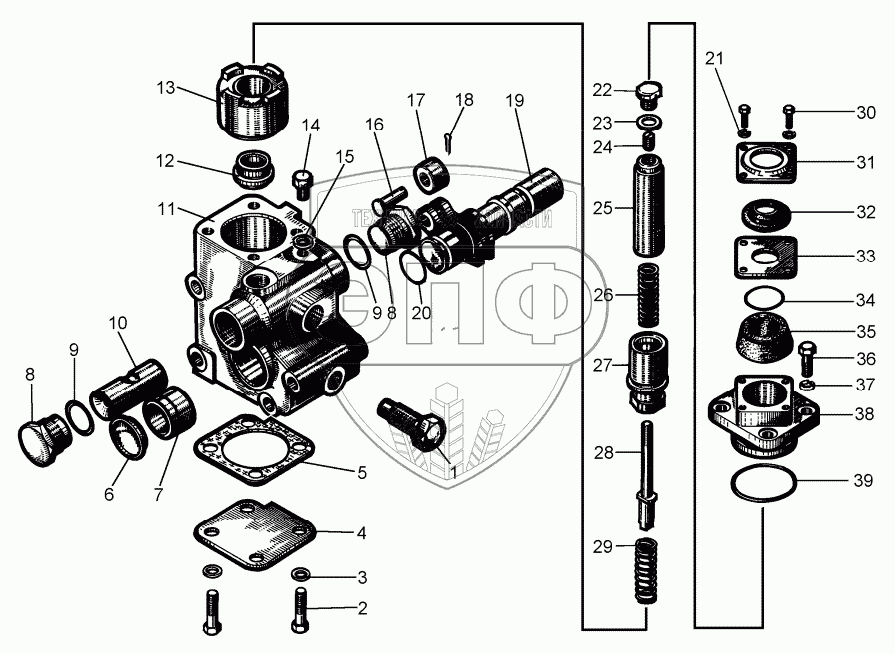

Каталог запасных частей к технике: ЧТЗ Т-10М. Сервомеханизм муфты сцепления
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-15-118СП | 50-15-118СП | Сервомеханизм | Нет на складе | |
| 1 | 700-41-3306 | Болт полый | Нет на складе | |
| 2 | БолтМ10x20.58.019 | Болт М10x20.58.019 | Нет на складе | |
| 3 | 40912 | Кольцо | Нет на складе | |
| 4 | 24-15-14 | Крышка | Нет на складе | |
| 5 | 700-40-7206 | Прокладка | Нет на складе | |
| 6 | 0295 | Заглушка | Нет на складе | |
| 7 | 50-15-62 | Втулка | Нет на складе | |
| 8 | 18-17-104 | Пробка | Нет на складе | |
| 9 | 46764 | Кольцо | Нет на складе | |
| 10 | 35-15-13 | Золотник | Нет на складе | |
| 11 | 50-15-64 | Корпус | Нет на складе | |
| 12 | 24-15-80 | Пята | Нет на складе | |
| 13 | 50-15-113 | Поршень | Нет на складе | |
| 14 | 28458 | Болт | Нет на складе | |
| 15 | 40920 | Кольцо | Нет на складе | |
| 16 | 17317 | Палец | Нет на складе | |
| 17 | 24-15-11 | Ролик | Нет на складе | |
| 18 | Шплинт3,2x22.019 | Шплинт 3,2x22.019 | Нет на складе | |
| 19 | 50-15-63 | Вал | Нет на складе | |
| 20 | 700-40-7374 | Кольцо | Нет на складе | |
| 21 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | Нет на складе | |
| 22 | 24-15-77 | Пробка | Нет на складе | |
| 23 | 51-06-8 | Кольцо | Нет на складе | |
| 24 | 50-15-39 | Стопор | Нет на складе | |
| 25 | 50-15-37 | Шток | Нет на складе | |
| 26 | 700-38-2461 | Пружина | Нет на складе | |
| 27 | 50-15-114 | Клапан | Нет на складе | |
| 28 | 50-15-38 | Стержень | Нет на складе | |
| 29 | 700-38-2462 | Пружина | Нет на складе | |
| 30 | БолтМ6x16.58.019 | Болт М6x16.58.019 | Нет на складе | |
| 31 | 21-15-126 | Крышка | Нет на складе | |
| 32 | 700-40-4032-1 | Воротник | Нет на складе | |
| 33 | 21-15-127 | Пластина | Нет на складе | |
| 34 | 46588 | Кольцо | Нет на складе | |
| 35 | 700-40-9196 | Манжета | Нет на складе | |
| 35 | 3-48x28-6 | Манжета | Нет на складе | |
| 36 | БолтМ10x30.58.019 | Болт М10x30.58.019 | Нет на складе | |
| 37 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | Нет на складе | |
| 38 | 50-15-33 | Крышка | Нет на складе | |
| 39 | 700-40-7375 | Кольцо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
