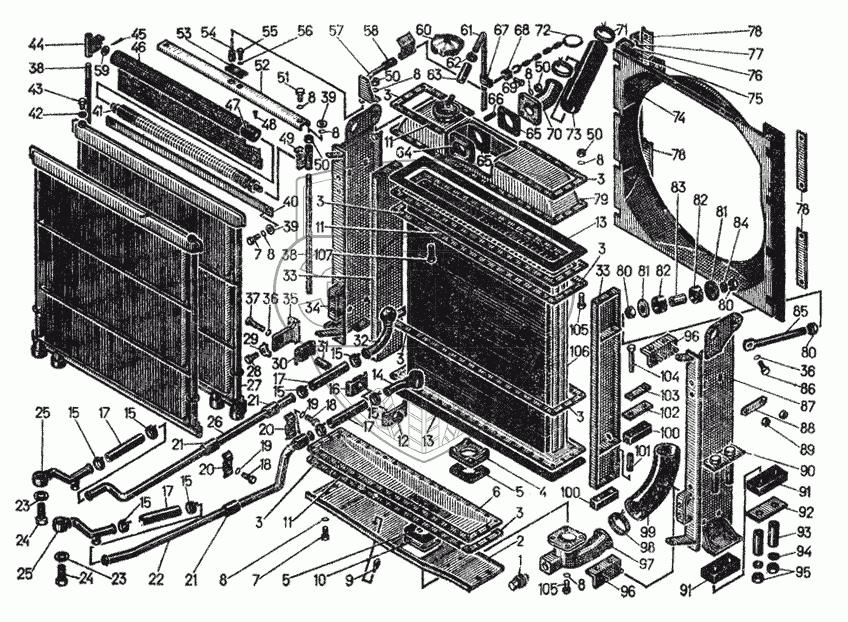

Каталог запасных частей к технике: ЧТЗ Т-130. Установка радиатора 24-304СП
1
2
3
3
3
3
3
3
3
3
4
5
5
6
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
11
11
12
13
13
14
15
15
15
15
15
15
15
15
16
17
17
17
17
17
18
18
19
19
20
20
21
21
21
22
23
23
24
24
25
25
25
26
27
28
29
30
31
32
33
33
34
35
36
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
50
50
50
50
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
75
76
77
78
78
78
79
80
80
80
81
81
82
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
96
97
98
99
100
100
101
102
103
104
105
105
105
106
106
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 24-08-145СП | 24-08-145СП | Валик шторки | Нет на складе | |
| 18-08-190СП | 18-08-190СП | Шторка | Нет на складе | |
| 85У.13-340 | 85У.13-340 | Фланец | Нет на складе | |
| 130У.13.030-1 | 130У.13.030-1 | Бак верхний в сборе | Нет на складе | |
| 130У.13.050 | 130У.13.050 | Бак нижний в сборе | Нет на складе | |
| 130У.13.010-1 | 130У.13.010-1 | Радиатор | Нет на складе | |
| 18-08-18СП | 18-08-18СП | Установка шторки | Нет на складе | |
| 24-08-8СП | 24-08-8СП | Радиатор с рамой | Нет на складе | |
| 24-09-125СП | 24-09-125СП | Трубопровод | Нет на складе | |
| 24-09-127СП | 24-09-127СП | Трубопровод | Нет на складе | |
| 1 | 700-37-2055 | Пробка | Нет на складе | |
| 2 | 24-08-170 | Опора | Нет на складе | |
| 3 | 130У.13.232 | Накладка угловая | Нет на складе | |
| 4 | 130У.13.217 | Фланец | Нет на складе | |
| 5 | 130У.13.213 | Прокладка | Нет на складе | |
| 6 | 130У.13.208 | Бак нижний | Нет на складе | |
| 7 | Болт М8х20.46.019 | Болт М8х20.46.019 | Нет на складе | |
| 7 | Болт М8х20.46.019 | Болт М8х20.46.019 | Нет на складе | |
| 7 | Болт М8х20.46.019 | Болт М8х20.46.019 | Нет на складе | |
| 8 | Шайба 8Т65Г.06 | Шайба 8Т65Г.06 | Нет на складе | |
| 8 | Шайба 8Т65Г.06 | Шайба 8Т65Г.06 | Нет на складе | |
| 8 | Шайба 8Т65Г.06 | Шайба 8Т65Г.06 | Нет на складе | |
| 8 | Шайба 8Т65Г.06 | Шайба 8Т65Г.06 | Нет на складе | |
| 8 | Шайба 8Т65Г.06 | Шайба 8Т65Г.06 | Нет на складе | |
| 8 | Шайба 8Т65Г.06 | Шайба 8Т65Г.06 | Нет на складе | |
| 8 | Шайба 8Т65Г.06 | Шайба 8Т65Г.06 | Нет на складе | |
| 9 | 700-40-4402 | Амортизатор | Нет на складе | |
| 10 | 130У.13.214 | Заглушка | Нет на складе | |
| 11 | 130У.13.231 | Накладка | Нет на складе | |
| 12 | 24-08-152СП | Скоба | Нет на складе | |
| 13 | 130У.13.233 | Прокладка | Нет на складе | |
| 14 | 50-09-122СП | Труба | Нет на складе | |
| 15 | Хомут 30 | Хомут 30 | Нет на складе | |
| 15 | Хомут 30 | Хомут 30 | Нет на складе | |
| 16 | 700-40-3137 | Прокладка | Нет на складе | |
| 17 | 700-40-6484 | Рукав | Нет на складе | |
| 17 | 700-40-6484 | Рукав | Нет на складе | |
| 18 | Болт М10х20.46.019 | Болт М10х20.46.019 | Нет на складе | |
| 19 | Шайба 10ОТ.65Г.06 | Шайба 10ОТ.65Г.06 | Нет на складе | |
| 20 | 9745 | Прижим | Нет на складе | |
| 21 | 42212 | Муфта | Нет на складе | |
| 22 | 18165 | Труба | Нет на складе | |
| 23 | Кольцо 22x30 | Кольцо 22x30 | Нет на складе | |
| 24 | 700-41-2444 | Болт | Нет на складе | |
| 25 | 50-09-120СП | Труба | Нет на складе | |
| 25 | 50-09-120СП | Труба | Нет на складе | |
| 26 | 17434 | Трубка | Нет на складе | |
| 27 | 24-09-3СП | Радиатор масляный | Нет на складе | |
| 28 | Болт М10x30.46.019 | Болт М10x30.46.019 | Нет на складе | |
| 29 | 700-31-2213 | Шайба | Нет на складе | |
| 30 | 700-40-3238 | Прокладка | Нет на складе | |
| 31 | 38588 | Втулка | Нет на складе | |
| 32 | 50-09-121СП | Труба | Нет на складе | |
| 33 | 130У.13.240 | Стойка | Нет на складе | |
| 34 | 24-08-172СП | Боковина левая | Нет на складе | |
| 35 | 24-08-100 | Кронштейн | Нет на складе | |
| 36 | Шайба 12.ОТ.65Г.06 | Шайба 12.ОТ.65Г.06 | Нет на складе | |
| 37 | 28127 | Болт | Нет на складе | |
| 38 | 081235 | Стержень | Нет на складе | |
| 39 | 31386 | Шайба | Нет на складе | |
| 40 | 24-08-89 | Планка | Нет на складе | |
| 41 | 24-08-сб151 | Механизм натяжения | Нет на складе | |
| 42 | 700-40-260-10 | Прокладка | Нет на складе | |
| 43 | 37122 | Пробка | Нет на складе | |
| 44 | 081388 | Кронштейн правый | Нет на складе | |
| 45 | Шплинт 2x14 | Шплинт 2x14 | Нет на складе | |
| 46 | 24-08-92 | Полотно | Нет на складе | |
| 47 | 24-08-сб150 | Барабан | Нет на складе | |
| 48 | Винт М4х8.48.019 | Винт М4х8.48.019 | Нет на складе | |
| 49 | 081387 | Кронштейн левый | Нет на складе | |
| 50 | Гайка М8.6.019 | Гайка М8.6.019 | Нет на складе | |
| 50 | Гайка М8.6.019 | Гайка М8.6.019 | Нет на складе | |
| 50 | Гайка М8.6.019 | Гайка М8.6.019 | Нет на складе | |
| 50 | Гайка М8.6.019 | Гайка М8.6.019 | Нет на складе | |
| 51 | Болт М8х16.46.019 | Болт М8х16.46.019 | Нет на складе | |
| 52 | 24-08-сб146 | Рамка | Нет на складе | |
| 53 | 08973 | Накладка | Нет на складе | |
| 54 | 18-08-191СП | Трос | Нет на складе | |
| 55 | Болт М6х16.46.019 | Болт М6х16.46.019 | Нет на складе | |
| 56 | Шайба 6Т.65Г.06 | Шайба 6Т.65Г.06 | Нет на складе | |
| 57 | 24-08-178СП | Кронштейн | Нет на складе | |
| 58 | 700-46-2090 | Рукав | Нет на складе | |
| 59 | 31365 | Шайба | Нет на складе | |
| 60 | А21.05.480 | Крышка | Нет на складе | |
| 61 | 24-08-192 | Трубка | Нет на складе | |
| 62 | 700-41-сб2963 | Хомутик | Нет на складе | |
| 63 | 700-40-3479 | Рукав | Нет на складе | |
| 64 | МО4У.13.109 | Фланец | Нет на складе | |
| 65 | МО4У.13.133 | Прокладка | Нет на складе | |
| 66 | Шпилька БМ8х35 | Шпилька БМ8х35 (10/22) | Нет на складе | |
| 67 | 8414 | Скоба | Нет на складе | |
| 68 | 81430 | Муфта | Нет на складе | |
| 69 | Болт М6х14.46.019 | Болт М6х14.46.019 | Нет на складе | |
| 70 | 130У.13.207-1 | Патрубок | Нет на складе | |
| 71 | Хомут 65 | Хомут 65 | Нет на складе | |
| 72 | 081208СП | Цепь | Нет на складе | |
| 73 | 700-46-2041 | Рукав | Нет на складе | |
| 74 | 24-08-176СП | Щиток | Нет на складе | |
| 75 | 700-40-3758 | Уплотнение | Нет на складе | |
| 76 | 24-08-167 | Козырек левый | Нет на складе | |
| 77 | 24-08-166 | Козырек | Нет на складе | |
| 78 | 24-08-193 | Накладка | Нет на складе | |
| 79 | 130У.13.206-1 | Бак радиатора верхний | Нет на складе | |
| 80 | Гайка M18x1,5.6.019 | Гайка M18x1,5.6.019 | Нет на складе | |
| 81 | 24-08-154 | Тарелка амортизатора | Нет на складе | |
| 82 | 700-40- 4428 | Втулка | Нет на складе | |
| 83 | 24-08-157 | Втулка | Нет на складе | |
| 84 | Шайба 18.ОТ.65Г06 | Шайба 18.ОТ.65Г06 | Нет на складе | |
| 85 | 24-08-181СП | Раскос | Нет на складе | |
| 86 | Болт M12x30.46.019 | Болт M12x30.46.019 | Нет на складе | |
| 87 | 24-08-173СП | Боковина правая | Нет на складе | |
| 88 | 24-08-164 | Пластина | Нет на складе | |
| 89 | 3011 | Гайка | Нет на складе | |
| 90 | 24-08-189СП | Накладка | Нет на складе | |
| 91 | 700-40-4923-1 | Амортизатор | Нет на складе | |
| 92 | 24-08-168 | Накладка | Нет на складе | |
| 93 | 24-08-169 | Втулка | Нет на складе | |
| 94 | Шайба 16.ОТ.65Г.06 | Шайба 16.ОТ.65Г.06 | Нет на складе | |
| 95 | 13013 | Гайка | Нет на складе | |
| 96 | 24-08-174СП | Уголок | Нет на складе | |
| 97 | 24-08-177СП | Кран | Нет на складе | |
| 98 | Хомут 82 | Хомут 82 | Нет на складе | |
| 99 | 700-16-2047 | Рукав | Нет на складе | |
| 100 | 700-40-4915-1 | Амортизатор | Нет на складе | |
| 101 | 24-08-171 | Втулка | Нет на складе | |
| 102 | 24-08-160 | Планка | Нет на складе | |
| 103 | 31645 | Пластина | Нет на складе | |
| 104 | Болт М10х80.58.019 | Болт М10х80.58.019 | Нет на складе | |
| 105 | Болт М8х25.46.019 | Болт М8х25.46.019 | Нет на складе | |
| 105 | Болт М8х25.46.019 | Болт М8х25.46.019 | Нет на складе | |
| 106 | 130У.13.020 | Сердцевина радиатора | Нет на складе | |
| 106 | 130У.13.020Т | Сердцевина радиатора | Нет на складе | |
| 107 | Болт М8х35.46.019 | Болт М8х35.46.019 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
