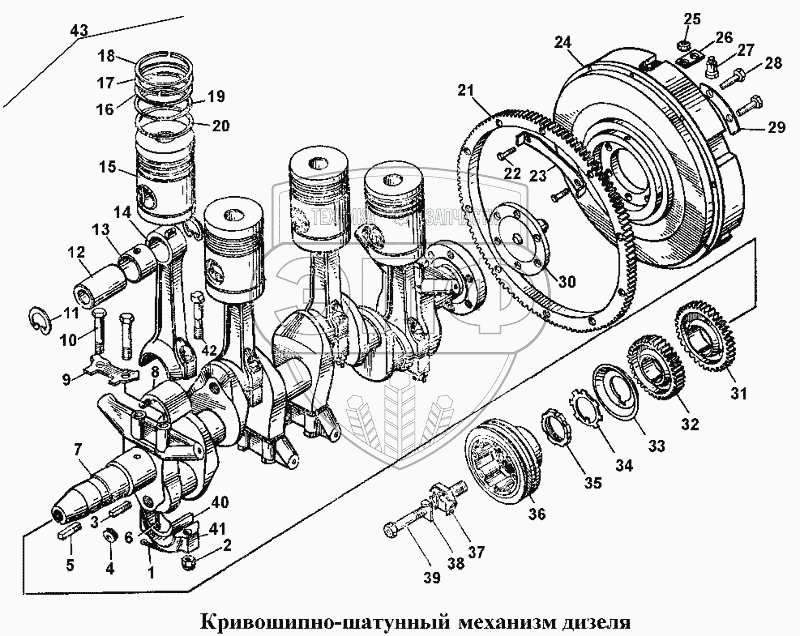

Каталог запасных частей к технике: ЧТЗ Т-170. Кривошипно-шатунный механизм дизеля
1
1
2
3
4
5
6
7
7
7
7
8
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 16-03-126СП | 16-03-126СП | Вал коленчатый с комплектом коренных и шатунных вкладышей | Нет на складе | |
| А20.06.000 | А20.06.000 | Болт шатуна | Нет на складе | |
| 51-03-15 | 51-03-15 | Стопор | Нет на складе | |
| 59-03-117СП | 59-03-117СП | Маховик | Нет на складе | |
| 16-03-111СП | 16-03-111СП | Маховик | Нет на складе | |
| А23.01-100-160сбН2 | А23.01-100-160сбН2 | Комплект шатунных вкладышей 2-го нормального размера | Нет на складе | |
| А23.01-100-160сбН1 | А23.01-100-160сбН1 | Комплект шатунных вкладышей 1-го нормального размера | Нет на складе | |
| 51-03-115СП | 51-03-115СП | Комплект поршневых колец | Нет на складе | |
| 51-03-1-01СП | 51-03-1-01СП | Кривошипно-шатунный механизм дизеля с пусковым двигателем | Нет на складе | |
| 1 | А23.01-10003-А | Вкладыш шатунного подшипника | Нет на складе | |
| 1 | А23.01-10003-А-01 | Вкладыш шатунного подшипника | Нет на складе | |
| 2 | А20.01.001 | Гайка | Нет на складе | |
| 3 | 34107 | Шпонка | Нет на складе | |
| 4 | 3652 | Заглушка | Нет на складе | |
| 5 | 34106 | Шпонка | Нет на складе | |
| 6 | Шплинт 3,2х32 | Шплинт 3,2х32 | Нет на складе | |
| 7 | 16-03-112 ОШ СП | Вал коленчатый | Нет на складе | |
| 7 | 16-03-112СП | Вал коленчатый | Нет на складе | |
| 7 | 16-03-112 ОКШ СП | Вал коленчатый | Нет на складе | |
| 7 | 16-03-112 ОК СП | Вал коленчатый | Нет на складе | |
| 8 | А23.01-10003-А | Вкладыш шатунного подшипника | Нет на складе | |
| 8 | А23.01-10003-А-01 | Вкладыш шатунного подшипника | Нет на складе | |
| 9 | 700-31-2125 | Пластина замковая | Нет на складе | |
| 10 | 700-28-2130 | Болт | Нет на складе | |
| 11 | 3306 | Замок | Нет на складе | |
| 12 | 16-03-3 | Палец поршневой | Нет на складе | |
| 12 | 16-03-50 | Палец поршневой | Нет на складе | |
| 13 | 3315 | Втулка | Нет на складе | |
| 14 | 16-03-114СП | Шатун | Нет на складе | |
| 14 | 51-03-22 | Шатун | Нет на складе | |
| 15 | 51-03-36 | Поршень | Нет на складе | |
| 16 | А27.06.00.014 | Кольцо компрессионное нижнее | Нет на складе | |
| 17 | А27.06.02.032 | Кольцо компрессионное | Нет на складе | |
| 18 | А27.06.02.103 | Кольцо компрессионное верхнее | Нет на складе | |
| 19 | А27.16.71.000 | Кольцо маслосъемное | Нет на складе | |
| 20 | А27.16.02.013 | Кольцо маслосъемное | Нет на складе | |
| 21 | 03618-1 59-03-21 | Венец маховика | Нет на складе | |
| 22 | 28452 | Болт | Нет на складе | |
| 23 | 31334 | Пластина замковая | Нет на складе | |
| 24 | 16-03-30 | Маховик | Нет на складе | |
| 25 | 3011 | Гайка | Нет на складе | |
| 26 | 16-03-12 | Пластина замковая | Нет на складе | |
| 27 | 16-03-13 | Сухарик | Нет на складе | |
| 28 | 28504 | Болт | Нет на складе | |
| 29 | 31335 | Пластина замковая | Нет на складе | |
| 30 | 16-03-17 | Цапфа | Нет на складе | |
| 31 | 16-03-37 | Шестерня | Нет на складе | |
| 32 | 16-03-20 | Шестерня | Нет на складе | |
| 33 | 16-03-38 | Шайба | Нет на складе | |
| 34 | 16-03-49 | Шайба | Нет на складе | |
| 35 | 3323 | Гайка | Нет на складе | |
| 36 | 14-03-12 | Шкив коленчатого вала | Нет на складе | |
| 37 | 3709 | Болт | Нет на складе | |
| 38 | 31337 | Пластина замковая | Нет на складе | |
| 39 | 3331 | Болт | Нет на складе | |
| 40 | А23.01-10004-А | Вкладыш шатунного подшипника | Нет на складе | |
| 40 | А23.01-10004-А-01 | Вкладыш шатунного подшипника | Нет на складе | |
| 41 | 16-03-43 | Крышка | Нет на складе | |
| 42 | А20.06.002 | Болт шатуна | Нет на складе | |
| 43 | 51-03-1СП | Кривошипно-шатунный механизм | Нет на складе | |
| 43 | 51-03-6СП | Кривошипно-шатунный механизм для двигателя с электростартерной системой пуска | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
