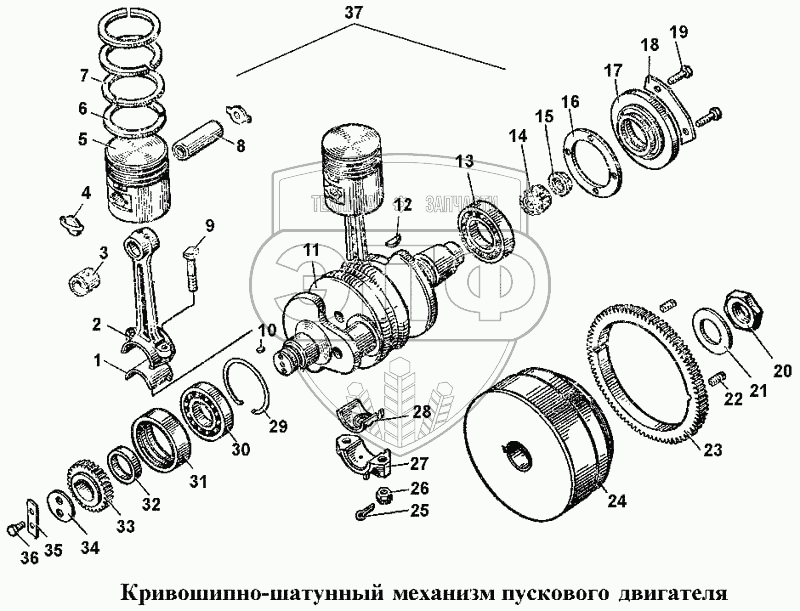

Каталог запасных частей к технике: ЧТЗ Т-170. Кривошипно-шатунный механизм пускового двигателя
1
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17-03-105СП | 17-03-105СП | Вал коленчатый | Нет на складе | |
| 17-03-111СП | 17-03-111СП | Болт с гайкой | Нет на складе | |
| 17-03-104СП | 17-03-104СП | Поршень с шатуном | Нет на складе | |
| 03712СП | 03712СП | Комплект поршневых колец нормального размера | Нет на складе | |
| 17-03-103СП | 17-03-103СП | Маховик | Нет на складе | |
| 1 | А23.01-5403 | Вкладыш | Нет на складе | |
| 2 | 03427СП | Шатун | Нет на складе | |
| 2 | 03740СП | Шатун | Нет на складе | |
| 2 | 3344 | Шатун | Нет на складе | |
| 3 | 3148 | Втулка | Нет на складе | |
| 4 | 3159 | Заглушка | Нет на складе | |
| 5 | 3349 | Поршень | Нет на складе | |
| 6 | 3351 | Кольцо поршневое маслосъемное | Нет на складе | |
| 7 | 3350 | Кольцо поршневое компрессионное | Нет на складе | |
| 8 | 03158-1 | Палец поршневой | Нет на складе | |
| 9 | 3346 | Болт шатунный | Нет на складе | |
| 10 | 34126 | Шпонка | Нет на складе | |
| 10 | 3429 | Шпонка | Нет на складе | |
| 11 | 3341 | Вал коленчатый | Нет на складе | |
| 12 | 3423 | Шпонка | Нет на складе | |
| 13 | Подшипник 211АК | Подшипник 211АК | Нет на складе | |
| 14 | Подшипник 45804 | Подшипник 45804 | Нет на складе | |
| 15 | 3134 | Заглушка | Нет на складе | |
| 16 | 40301 | Прокладка | Нет на складе | |
| 17 | 3176 | Шайба | Нет на складе | |
| 18 | 17-03-02 | Пластина | Нет на складе | |
| 19 | Болт М6х16.58.019 | Болт М6х16.58.019 | Нет на складе | |
| 20 | 3144 | Гайка | Нет на складе | |
| 21 | 31100 | Шайба | Нет на складе | |
| 22 | Винт В.М8х12.66 | Винт В.М8х12.66 | Нет на складе | |
| 22 | Винт В.М8х8gх12.14Н | Винт В.М8х8gх12.14Н | Нет на складе | |
| 23 | 17-03-03 | Венец маховика | Нет на складе | |
| 24 | 17-03-02 | Пластина | Нет на складе | |
| 25 | Шплинт 3,2х20 | Шплинт 3,2х20 | Нет на складе | |
| 26 | 3082 | Гайка | Нет на складе | |
| 27 | 3345 | Крышка шатуна | Нет на складе | |
| 28 | А23.01-5404 | Вкладыш | Нет на складе | |
| 29 | 3175 | Кольцо стопорное | Нет на складе | |
| 30 | Подшипник 210АК | Подшипник 210АК | Нет на складе | |
| 31 | 3172 | Корпус подшипника | Нет на складе | |
| 32 | 3174 | Кольцо | Нет на складе | |
| 33 | 3356 | Шестерня | Нет на складе | |
| 34 | 3142 | Шайба | Нет на складе | |
| 35 | 3199 | Пластина | Нет на складе | |
| 36 | Болт М8х20.58.019 | Болт М8х20.58.019 | Нет на складе | |
| 37 | 17-03-2СП | Кривошипно-шатунный механизм | Нет на складе | |
| 37 | 17-03-5СП | Кривошипно-шатунный механизм | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
