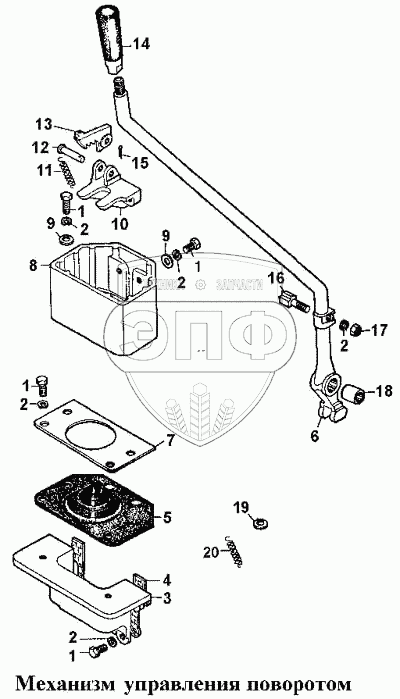

Каталог запасных частей к технике: ЧТЗ Т-170. Механизм управления поворотом
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М8х20.58.019 | Болт М8х20.58.019 | Нет на складе | |
| 2 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | Нет на складе | |
| 3 | 24-13-6 | Кожух | Нет на складе | |
| 4 | 700-40-3115 | Прокладка | Нет на складе | |
| 5 | 700-40-7238 | Чехол | Нет на складе | |
| 6 | 24-13-101-СП | Рычаг | Нет на складе | |
| 7 | 50-13-37 | Рамка | Нет на складе | |
| 8 | 50-13-124 | Кожух | Нет на складе | |
| 8 | 50-13-69 | Кожух | Нет на складе | |
| 9 | 31386 | Шайба | Нет на складе | |
| 9 | 31434 | Шайба | Нет на складе | |
| 10 | 64-13-21 | Кронштейн | Нет на складе | |
| 11 | 700-38-2089 | Пружина | Нет на складе | |
| 12 | 35-13-20 | Палец | Нет на складе | |
| 13 | 24-13-8 | Рычаг | Нет на складе | |
| 14 | 15202-СП | Рукоятка | Нет на складе | |
| 15 | Шплинт 2х14 | Шплинт 2х14 | Нет на складе | |
| 16 | 35-13-15 | Зуб | Нет на складе | |
| 17 | Гайка М8.6.019 | Гайка М8.6.019 | Нет на складе | |
| 18 | 35-13-18 | Втулка | Нет на складе | |
| 19 | 3121 | Шайба | Нет на складе | |
| 20 | 38346 | Пружина | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
