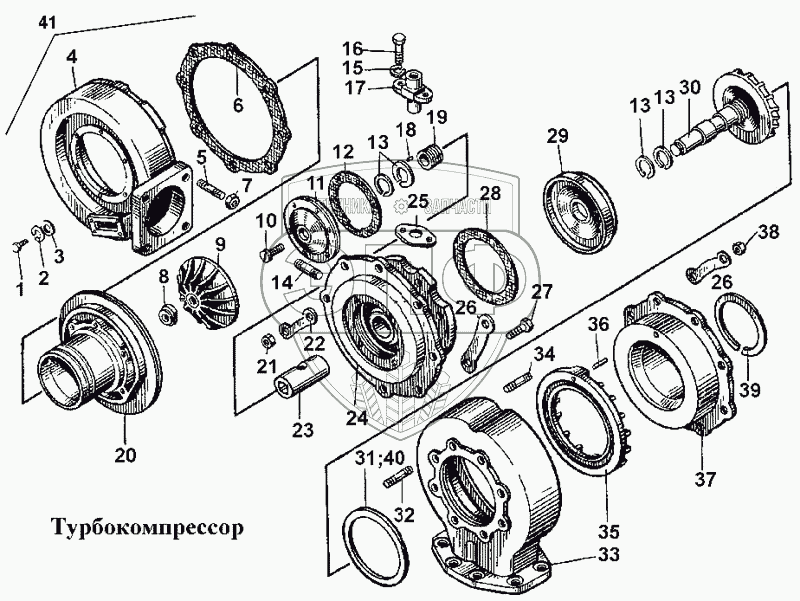

Каталог запасных частей к технике: ЧТЗ Т-170. Турбокомпрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 92.000-51 | 92.000-51 | Комплект ТКР с трубками для запасных частей | Нет на складе | |
| 92,53 | 92,53 | Вал | Нет на складе | |
| 92,55 | 92,55 | Ротор | Нет на складе | |
| 92,92 | 92,92 | Корпус турбины | Нет на складе | |
| 92,34 | 92,34 | Корпус турбины | Нет на складе | |
| 92,33 | 92,33 | Корпус средний | Нет на складе | |
| 92,93 | 92,93 | Корпус компрессора | Нет на складе | |
| 92,56 | 92,56 | Корпус средний | Нет на складе | |
| 1 | Болт М6х20.58.019 | Болт М6х20.58.019 | Нет на складе | |
| 2 | Шайба 6Т 65Г 09 | Шайба 6Т 65Г 09 | Нет на складе | |
| 3 | 31529 | Шайба | Нет на складе | |
| 4 | 93,094 | Корпус компрессора | Нет на складе | |
| 5 | Шпилька М8-6gх22.66.029 | Шпилька М8-6gх22.66.029 | Нет на складе | |
| 6 | 700-40-2884 | Прокладка | Нет на складе | |
| 7 | Гайка М8х1-6.029 | Гайка М8х1-6.029 | Нет на складе | |
| 8 | 111.30124.11 | Гайка | Нет на складе | |
| 9 | 92,209 | Колесо компрессора | Нет на складе | |
| 10 | Винт М6х16.58.019 | Винт М6х16.58.019 | Нет на складе | |
| 11 | 92,57 | Диск | Нет на складе | |
| 12 | 700-40-6582 | Прокладка | Нет на складе | |
| 13 | 111.30123.01 | Кольцо | Нет на складе | |
| 14 | Шпилька М8 | Шпилька М8 | Нет на складе | |
| 15 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | Нет на складе | |
| 16 | Болт М8х20.58.019 | Болт М8х20.58.019 | Нет на складе | |
| 17 | 111.30106.01 | Фиксатор | Нет на складе | |
| 18 | 92,239 | Штифт | Нет на складе | |
| 19 | 92,068 | Кольцо | Нет на складе | |
| 20 | 92,206 | Вставка компрессора | Нет на складе | |
| 21 | Гайка М10-6.089 | Гайка М10-6.089 | Нет на складе | |
| 22 | 700-31-2447 | Пластина | Нет на складе | |
| 23 | 111.30105.00 | Подшипник | Нет на складе | |
| 24 | 92,227 | Корпус средний | Нет на складе | |
| 25 | 111.30131.00 | Прокладка | Нет на складе | |
| 26 | 700-31-2414-3 | Пластина | Нет на складе | |
| 27 | Болт М8х20.58.019 | Болт М8х20.58.019 | Нет на складе | |
| 28 | 111.30129.00 | Прокладка | Нет на складе | |
| 29 | 92,104 | Диск | Нет на складе | |
| 30 | 92,52 | Вал | Нет на складе | |
| 31 | 92,214 | Прокладка | Нет на складе | |
| 32 | 700-29-2368 | Шпилька | Нет на складе | |
| 33 | 92,201 | Корпус турбины | Нет на складе | |
| 34 | Шпилька М8-6gх20.66.089 | Шпилька М8-6gх20.66.089 | Нет на складе | |
| 35 | 92,202 | Венец сопловой | Нет на складе | |
| 36 | 32205 | Штифт | Нет на складе | |
| 37 | 92,203 | Вставка турбины | Нет на складе | |
| 38 | Гайка М8-6.089 | Гайка М8-6.089 | Нет на складе | |
| 39 | Кольцо А27.00.007 | Кольцо А27.00.007 | Нет на складе | |
| 40 | 92,238 | Прокладка | Нет на складе | |
| 41 | 92.000-06 | Турбокомпрессор ТКР-111Н-3 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
