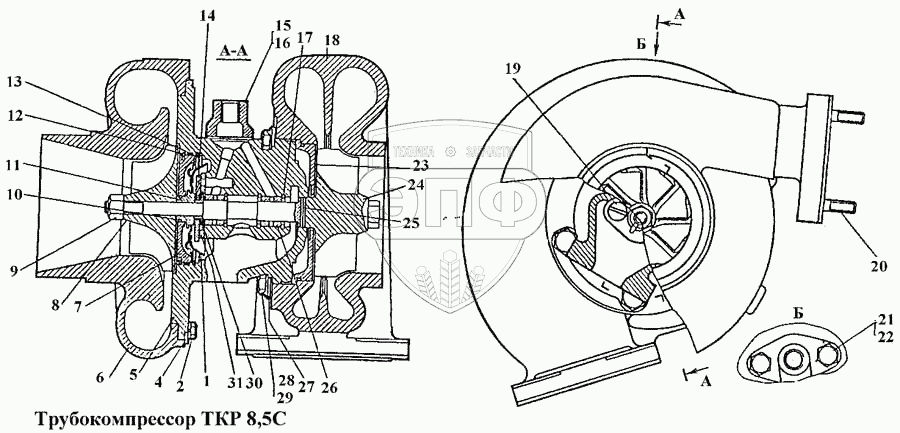

Каталог запасных частей к технике: ЧТЗ Т-170. Турбокомпрессор ТКР 8,5 С
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 51-54-1 СП | 51-54-1 СП | Турбокомпрессор ТКР8,5С | Нет на складе | |
| 1 | 51-54-102СП | Щиток | Нет на складе | |
| 2 | Болт М6х14.88.35.019 | Болт М6х14.88.35.019 | Нет на складе | |
| 4 | 700-31-2606 | Шайба | Нет на складе | |
| 5 | 51-54-3 | Корпус подшипников | Нет на складе | |
| 6 | 51-54-29 | Корпус компрессора | Нет на складе | |
| 7 | 51-54-5 | Диск | Нет на складе | |
| 8 | 51-54-7 | Колесо компрессора | Нет на складе | |
| 9 | 700-30-2345 | Гайка | Нет на складе | |
| 10 | 51-54-10 | Кольцо | Нет на складе | |
| 11 | 51-54-15 | Кольцо | Нет на складе | |
| 12 | 51-54-18 | Кольцо | Нет на складе | |
| 13 | 700-40-7385 | Кольцо | Нет на складе | |
| 14 | 51-54-9 | Подшипник упорный | Нет на складе | |
| 15 | 51-09-178 | Фланец | Нет на складе | |
| 16 | 700-40-5650 | Прокладка | Нет на складе | |
| 17 | 700-39-503 | Кольцо | Нет на складе | |
| 18 | 51-54-1 | Корпус турбины | Нет на складе | |
| 19 | Винт В.М6-8gх16.58.019 | Винт В.М6-8gх16.58.019 | Нет на складе | |
| 20 | Шпилька 2М8х22/66/029 | Шпилька 2М8х22/66/029 | Нет на складе | |
| 21 | Болт М8х20.58.019 | Болт М8х20.58.019 | Нет на складе | |
| 22 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | Нет на складе | |
| 23 | 51-54-4 | Экран | Нет на складе | |
| 24 | 51-54-101 СП | Вал в сборе с колесом турбины | Нет на складе | |
| 25 | 51-54-11 | Кольцо | Нет на складе | |
| 26 | 51-54-8 | Подшипник | Нет на складе | |
| 27 | 51-54-20 | Планка | Нет на складе | |
| 28 | 700-31-2593 | Пластина стопорная | Нет на складе | |
| 29 | Болт М8-6gх12.88.35.089 | Болт М8-6gх12.88.35.089 | Нет на складе | |
| 30 | 51-54-19 | Кольцо | Нет на складе | |
| 31 | 51-54-12 | Планка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
