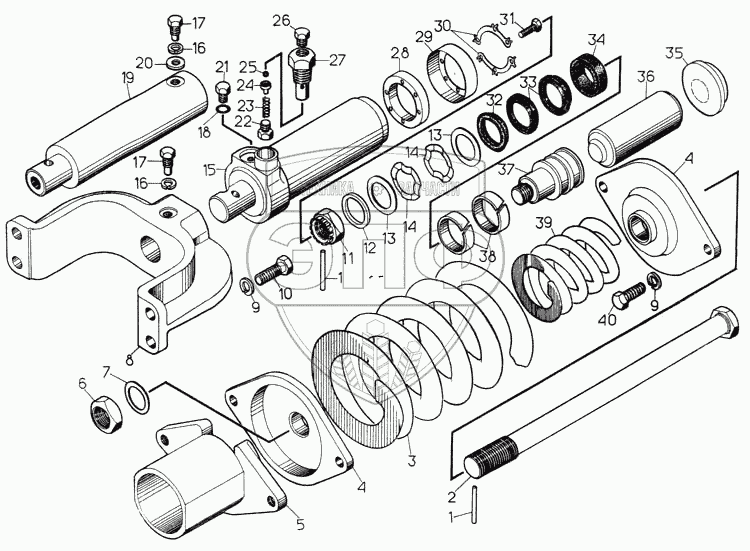

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Механизм натяжения и сдавания
1
1
2
3
4
4
4
5
5
6
7
8
9
9
9
9
10
11
12
13
13
14
14
15
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20-21-132-СП | 20-21-132-СП | Механизм сдавания | Нет на складе | |
| 50-21-177-СП | 50-21-177-СП | Клапан | Нет на складе | |
| 50-21-161-СП | 50-21-161-СП | Цилиндр | Нет на складе | |
| 1 | 35-21-37 | Шплинт | Нет на складе | |
| 2 | 50-21-55 | Стержень | Нет на складе | |
| 3 | 38391 | Пружина | Нет на складе | |
| 4 | 50-21-88 | Фланец | Нет на складе | |
| 4 | 50-21-84 | Фланец | Нет на складе | |
| 5 | 50-21-134-СП | Механизм натяжения | Нет на складе | |
| 5 | 24-21-150-СП | Фланец | Нет на складе | |
| 6 | 700-30-2275 | Гайка | Нет на складе | |
| 7 | 24-21-163 | Прокладка | Нет на складе | |
| 8 | 50-21-63 | Вилка | Нет на складе | |
| 9 | Шайба 20 ОТ 65Г 09 | Шайба 20 ОТ 65Г 09 | Нет на складе | |
| 9 | Шайба 20 ОТ 65Г 09 | Шайба 20 ОТ 65Г 09 | Нет на складе | |
| 9 | Шайба 20 ОТ 65Г 09 | Шайба 20 ОТ 65Г 09 | Нет на складе | |
| 10 | 28234 | Болт | Нет на складе | |
| 11 | 700-30-2195 | Гайка | Нет на складе | |
| 12 | 50-21-245 | Проставка | Нет на складе | |
| 13 | 24-21-95 | Прокладка | Нет на складе | |
| 14 | 700-58-2273 | Кольцо | Нет на складе | |
| 15 | 50-21-136-СП | Цилиндр | Нет на складе | |
| 16 | Шайба 16 ОТ 65Г 09 | Шайба 16 ОТ 65Г 09 | Нет на складе | |
| 16 | Шайба 16 ОТ 65Г 09 | Шайба 16 ОТ 65Г 09 | Нет на складе | |
| 17 | 60-21-8 | Стопор | Нет на складе | |
| 17 | 60-21-8 | Стопор | Нет на складе | |
| 18 | Кольцо 014-018-25-2-2 | Кольцо 014-018-25-2-2 | Нет на складе | |
| 19 | 20-21-135-СП | Проставка | Нет на складе | |
| 20 | 31477 | Шайба | Нет на складе | |
| 21 | 700-37-2236 | Пробка | Нет на складе | |
| 22 | 50-21-216 | Заглушка | Нет на складе | |
| 23 | 700-38-2591 | Пружина | Нет на складе | |
| 24 | 50-21-165 | Толкатель | Нет на складе | |
| 25 | Шарик Б 5-200 | Шарик Б 5-200 | Нет на складе | |
| 26 | 50-21-166 | Заглушка | Нет на складе | |
| 27 | 50-21-164 | Корпус | Нет на складе | |
| 28 | 35-21-40 | Сальник | Нет на складе | |
| 29 | 35-21-38 | Крышка | Нет на складе | |
| 30 | 700-31-2558 | Шайба | Нет на складе | |
| 31 | Болт М8х35.58.019 | Болт М8х35.58.019 | Нет на складе | |
| 32 | Кольцо КО 50 х 70-2 | Кольцо КО 50 х 70-2 | Нет на складе | |
| 33 | Кольцо М 50х70-2 | Кольцо М 50х70-2 | Нет на складе | |
| 34 | Кольцо КН 50х70-2 | Кольцо КН 50х70-2 | Нет на складе | |
| 35 | 35-21-34 | Упор | Нет на складе | |
| 36 | 24-21-92 | Шток | Нет на складе | |
| 37 | 50-21-14 | Поршень | Нет на складе | |
| 38 | 18-21-32 | Кольцо | Нет на складе | |
| 39 | 700-38-2153 | Пружина | Нет на складе | |
| 40 | Болт М20х50.88.35.019 | Болт М20х50.88.35.019 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
