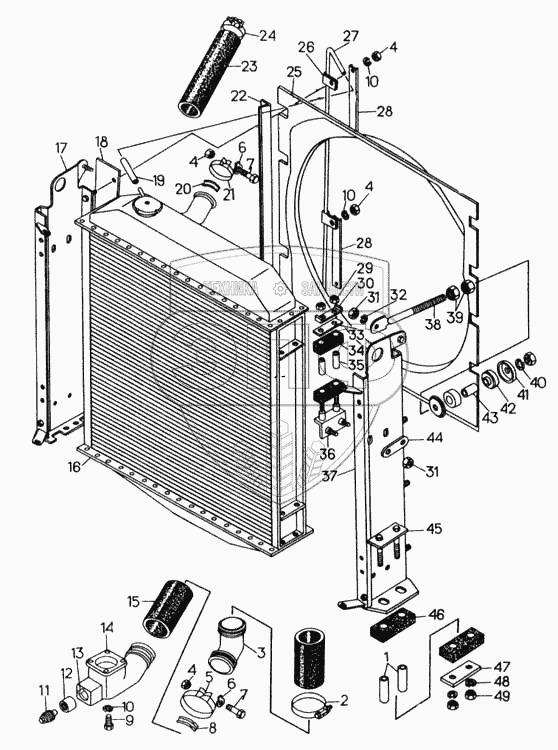

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Радиатор
1
2
3
4
4
4
4
4
4
4
5
6
6
7
7
8
9
10
10
10
10
11
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 24-08-8-СП | 24-08-8-СП | Радиатор с рамой | Нет на складе | |
| 24-08-177-СП | 24-08-177-СП | Кран | Нет на складе | |
| 1 | 24-08-169 | Втулка | Нет на складе | |
| 2 | 700-41-2222-СП | Хомут | Нет на складе | |
| 3 | 50-08-52 | Патрубок | Нет на складе | |
| 4 | Гайка М8.6.019 | Гайка М8.6.019 | Нет на складе | |
| 4 | Гайка М8.6.020 | Гайка М8.6.020 | Нет на складе | |
| 4 | Гайка М8.6.021 | Гайка М8.6.021 | Нет на складе | |
| 4 | Гайка М8.6.022 | Гайка М8.6.022 | Нет на складе | |
| 5 | 700-41-3328 | Лента хомута | Нет на складе | |
| 6 | 700-31-2269 | Шайба стопорная | Нет на складе | |
| 7 | 700-28-2176 | Болт | Нет на складе | |
| 8 | 700-41-3329 | Накладка | Нет на складе | |
| 9 | Болт М8х 25.88.35.019 | Болт М8х 25.88.35.019 | Нет на складе | |
| 10 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | Нет на складе | |
| 10 | Шайба 8Т 65Г 10 | Шайба 8Т 65Г 10 | Нет на складе | |
| 11 | 700-37-2055 | Пробка | Нет на складе | |
| 12 | 21-08-124 | Втулка | Нет на складе | |
| 13 | 700-32-2188 | Штифт | Нет на складе | |
| 14 | 24-08-172 | Корпус крана | Нет на складе | |
| 15 | 700-40-3503 | Рукав | Нет на складе | |
| 16 | 130У.13.010-1 | Радиатор | Нет на складе | |
| 16 | 130У.13.010-1Т | Радиатор для тропиков | Нет на складе | |
| 17 | 50-08-114-СП | Боковина правая | Нет на складе | |
| 18 | 700-40-3758 | Уплотнение | Нет на складе | |
| 18 | 700-40-3758 | Уплотнение | Нет на складе | |
| 19 | 700-40-3479 | Рукав | Нет на складе | |
| 19 | 700-40-3479 | Рукав | Нет на складе | |
| 20 | 37-26-71 | Накладка | Нет на складе | |
| 21 | 37-26-70 | Лента хомута | Нет на складе | |
| 22 | 24-08-166 | Козырек | Нет на складе | |
| 23 | 700-46-2041 | Рукав | Нет на складе | |
| 23 | 700-46-2041 | Рукав | Нет на складе | |
| 24 | 37-26-139-СП | Хомут | Нет на складе | |
| 25 | 24-08-173 | Щиток | Нет на складе | |
| 26 | 8414 | Скоба | Нет на складе | |
| 27 | 24-08-192 | Трубка | Нет на складе | |
| 28 | 24-08-193 | Накладка | Нет на складе | |
| 29 | Гайка М10.6.019 | Гайка М10.6.019 | Нет на складе | |
| 30 | 21-08-86 | Пластина | Нет на складе | |
| 31 | 3011 | Гайка | Нет на складе | |
| 31 | 3011 | Гайка | Нет на складе | |
| 32 | Шайба 12 ОТ 65Г 09 | Шайба 12 ОТ 65Г 09 | Нет на складе | |
| 33 | 24-08-160 | Планка | Нет на складе | |
| 34 | 700-40-4915-1 | Амортизатор | Нет на складе | |
| 35 | 24-08-171 | Втулка | Нет на складе | |
| 36 | 24-08-174-СП | Уголок | Нет на складе | |
| 37 | 50-08-113-СП | Боковина левая | Нет на складе | |
| 38 | 24-08-181-СП | Раскос | Нет на складе | |
| 39 | Гайка М18х1,5-6.019 | Гайка М18х1,5-6.019 | Нет на складе | |
| 40 | Шайба 18 ОТ 65Г 09 | Шайба 18 ОТ 65Г 09 | Нет на складе | |
| 41 | 24-08-154 | Тарелка амортизатора | Нет на складе | |
| 42 | 700-40-4428 | Втулка | Нет на складе | |
| 43 | 24-08-157 | Втулка | Нет на складе | |
| 44 | 24-08-164 | Пластина | Нет на складе | |
| 45 | 24-08-189-СП | Накладка | Нет на складе | |
| 46 | 700-40-4923 | Амортизатор | Нет на складе | |
| 47 | 24-08-168 | Накладка | Нет на складе | |
| 48 | Шайба 16 ОТ 65Г 09 | Шайба 16 ОТ 65Г 09 | Нет на складе | |
| 49 | 3013 | Гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
