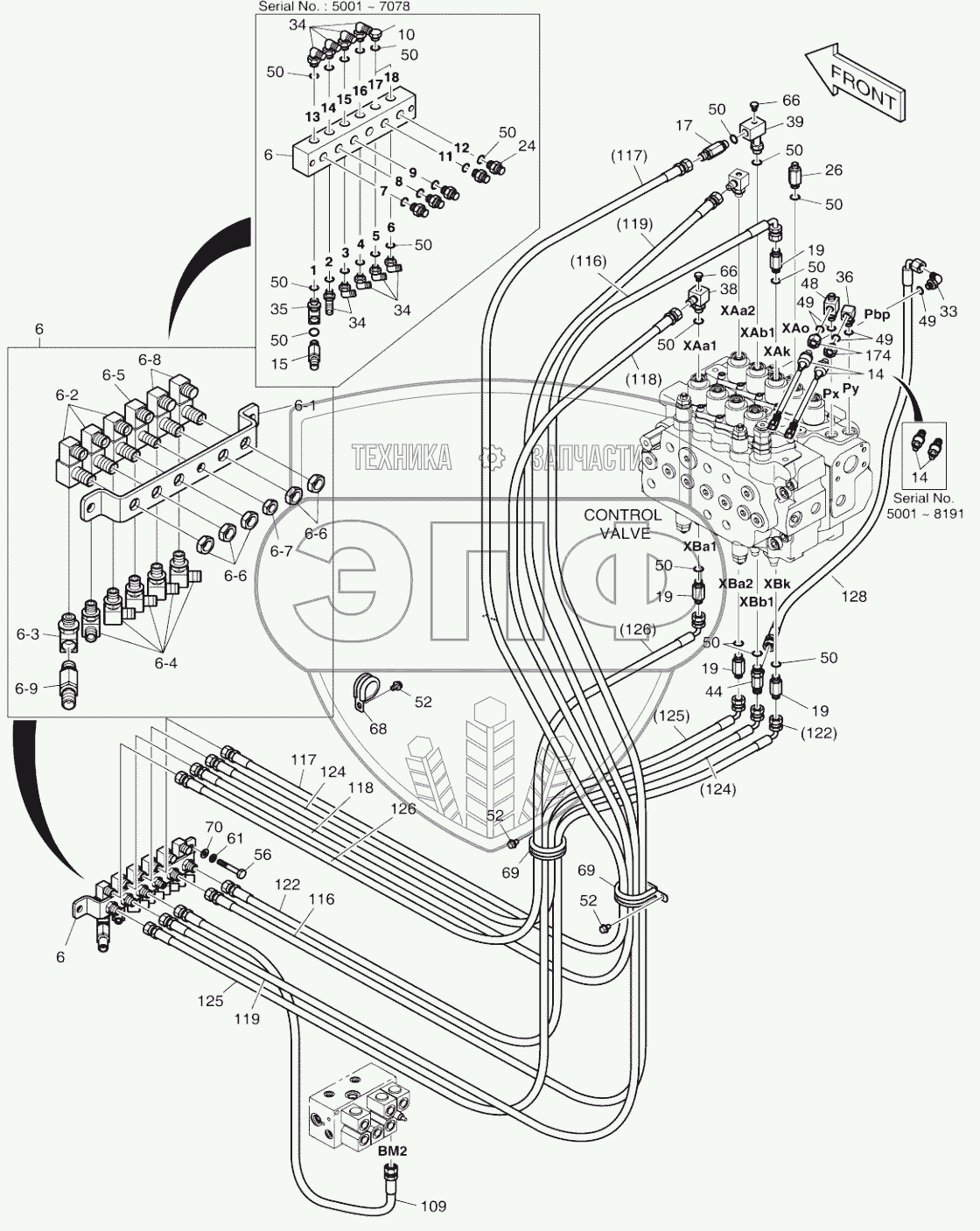

Каталог запасных частей к технике: Doosan DX140W. PILOT PIPING (1)
6
6
6
6
6
6
6-1
6-2
6-3
6-4
6-5
6-6
6-6
6-7
6-8
6-9
10
14
14
14
14
15
17
19
19
19
19
24
26
33
34
34
34
35
36
38
39
44
48
49
49
49
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
52
52
52
56
56
61
66
66
68
69
69
70
109
116
116
117
117
118
118
119
119
122
122
124
124
125
125
126
126
128
174
174
174
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| K1054290 | K1054290 | ASSEMBLY, PILOT | Нет на складе | |
| 420212-04895 | 420212-04895 | PIPING, PILOT | Нет на складе | |
| 6 | 2423-1550 | Block | Нет на складе | |
| 6 | K1044209 | JOINT BLOCK SUB ASSY | Нет на складе | |
| 6-1 | K1045861 | BRACKET | Нет на складе | |
| 6-2 | K1045862 | BLOCK, JOINT | Нет на складе | |
| 6-3 | 2181-2295D16 | Elbow | Нет на складе | |
| 6-4 | 2181-1702D5 | ELBOW PF3/8-PF3/8 | Нет на складе | |
| 6-5 | K1045863 | BLOCK, JOINT | Нет на складе | |
| 6-6 | 121-00010D1 | NUT | Нет на складе | |
| 6-7 | 121-00010D7 | NUT | Нет на складе | |
| 6-8 | K1045864 | BLOCK, JOINT | Нет на складе | |
| 6-9 | 420-00352D6 | VALVE, SHOCKLESS | Нет на складе | |
| 10 | 2181-1950D2 | PLUG PFO1/2 | Нет на складе | |
| 14 | 2549-9112 | SWITCH;PRESSURE | Нет на складе | |
| 14 | 301413-00287 | SWITCH, PRESSURE | Нет на складе | |
| 15 | 420-00352D6 | VALVE, SHOCKLESS | Нет на складе | |
| 17 | K1003664D1 | VALVE, SHOCKLESS | Нет на складе | |
| 19 | 2181-1126D27 | ADAPTER PFO3/8-PF3/8 | Нет на складе | |
| 24 | 2181-1126D7 | ADAPTER PFO3/8-PF3/8 | Нет на складе | |
| 26 | 2181-1126D96 | ADAPTER PFO3/8-PF1/4 | Нет на складе | |
| 33 | 2181-1702D4 | ELBOW | Нет на складе | |
| 34 | 2181-1702D5 | ELBOW PF3/8-PF3/8 | Нет на складе | |
| 35 | 2181-2295D12 | Elbow | Нет на складе | |
| 36 | 2181-2295D4 | ELBOW PFO1/4-PF1/4 | Нет на складе | |
| 38 | 2181-2590D2 | Adapter | Нет на складе | |
| 39 | DS2459001 | Elbow | Нет на складе | |
| 44 | 2181-1951D6 | TEE | Нет на складе | |
| 48 | 2181-2635 | ADAPTER | Нет на складе | |
| 49 | S8000111 | O-RING | Нет на складе | |
| 50 | S8000141 | O-RING | Нет на складе | |
| 50 | S8000141 | O-RING | Нет на складе | |
| 52 | K1001029 | BOLT | Нет на складе | |
| 56 | S0512966 | BOLT | Нет на складе | |
| 56 | S0512066 | BOLT | Нет на складе | |
| 61 | S5102603 | WASHER;SPRING M10 | Нет на складе | |
| 66 | 2181-2047A | PLUG | Нет на складе | |
| 68 | 124-00208D5 | CLIP D32/M8 | Нет на складе | |
| 69 | 124-00208D9 | Clip | Нет на складе | |
| 70 | S5010613 | WASHER;PLAIN | Нет на складе | |
| 109 | DS2094094 | HOSE | Нет на складе | |
| 116 | DS2093218 | HOSE | Нет на складе | |
| 117 | DS2094068 | HOSE | Нет на складе | |
| 118 | DS2094066 | HOSE | Нет на складе | |
| 119 | DS2094067 | HOSE ASSY, HYDRAULIC | Нет на складе | |
| 122 | DS2093217 | HOSE | Нет на складе | |
| 124 | DS2093216 | HOSE | Нет на складе | |
| 125 | DS2093215 | HOSE | Нет на складе | |
| 126 | DS2093214 | HOSE | Нет на складе | |
| 128 | DS2093280 | HOSE | Нет на складе | |
| 174 | 430223-00011 | Reducer | Нет на складе | |
| 174 | 430223-00011A | Reducer | Нет на складе | |
| 174 | 430223-00011B | REDUCER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
