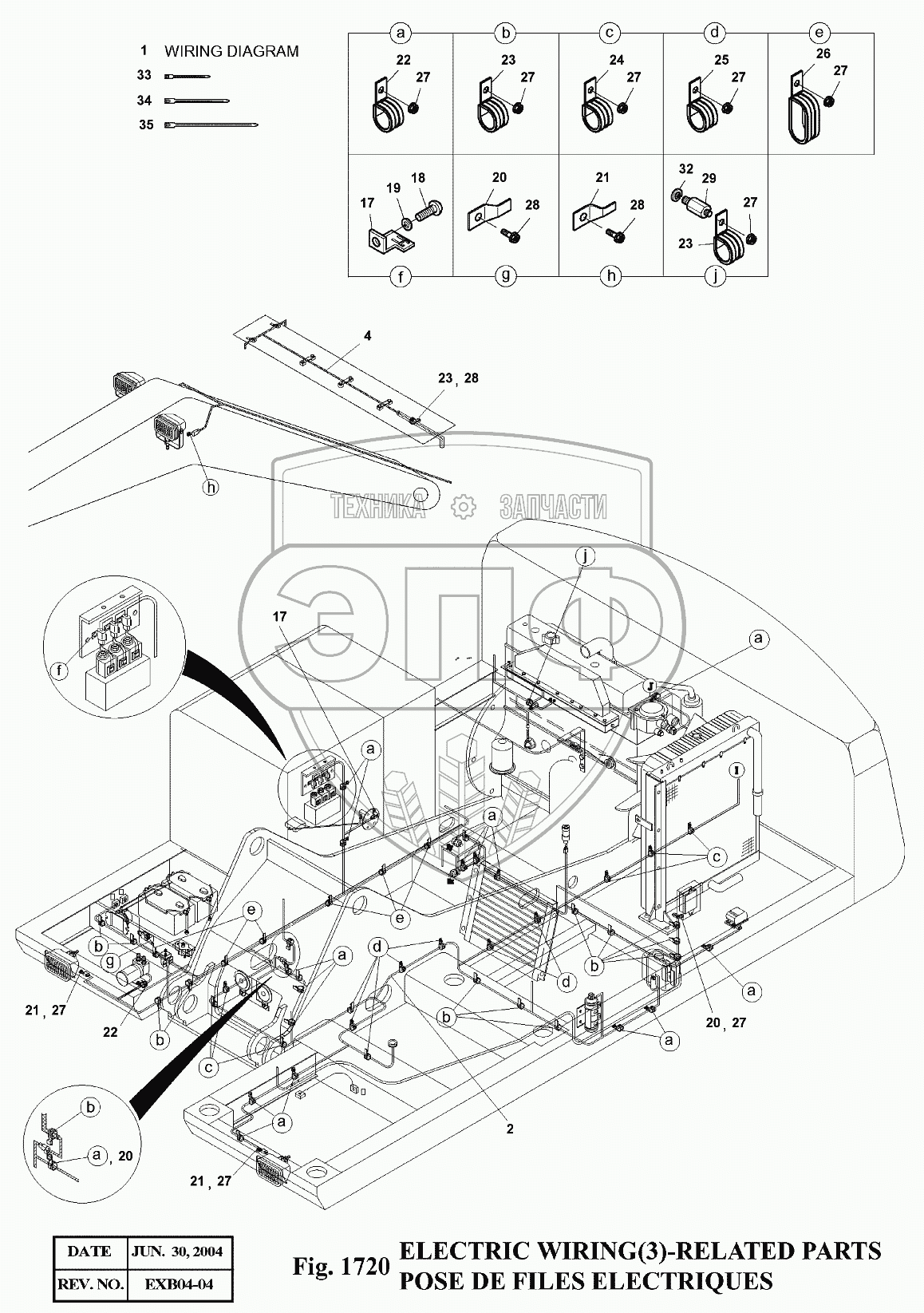

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1720 Жгуты проводов
1
1
2
4
17
17
18
19
20
20
20
21
21
21
22
22
23
23
23
24
25
26
27
27
27
27
27
27
27
27
27
28
28
28
29
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 599-00054 | WIRING DIAGRAM | Нет на складе | |
| 1 | 599-00054A | WIRING DIAGRAM | Нет на складе | |
| 2 | 530-00312A | HARNESS;MAIN | Нет на складе | |
| 4 | 530-00311D3 | HARNESS;WORKING LAMP | Нет на складе | |
| 17 | 2195-3500 | BRACKET;HOUSING | Нет на складе | |
| 18 | S3450953 | SCREW M6X1.0X12 | Нет на складе | |
| 19 | S5102303 | WASHER;SPRING M6 | Нет на складе | |
| 20 | 2197-1660 | BRACKET;HOUSING W15 | Нет на складе | |
| 21 | 2197-1661 | BRACKET;HOUSING W9 | Нет на складе | |
| 22 | 2124-1509D1 | CLIP D12/M8 | Нет на складе | |
| 23 | 124-00208D2 | CLIP D14/M8 | Нет на складе | |
| 24 | 124-00208D3 | CLIP D20/M8 | Нет на складе | |
| 25 | 124-00208D4 | CLIP D26/M8 | Нет на складе | |
| 26 | 124-00209D1 | CLIP 2-D20/M8 | Нет на складе | |
| 27 | 2121-1305 | NUT M8X1.25 | Нет на складе | |
| 28 | 120-00276 | BOLT M8X1.25X12 | Нет на складе | |
| 29 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | Нет на складе | |
| 32 | S5102503 | WASHER;SPRING | Нет на складе | |
| 33 | 2124-1622D1 | CLIP;BAND (146L) | Нет на складе | |
| 34 | 2124-1622D2 | CLIP;BAND (200L) | Нет на складе | |
| 35 | 2124-1622D3 | CLIP;BAND (280L) | Нет на складе | |
| 201 | 2548-1027 | DIODE ASS'Y 3A | Нет на складе | |
| 202 | 548-00003A | DIODE ASS'Y 3A | Нет на складе | |
| 500-00215 | 500-00215 | ELECTRIC WIRING(3) | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
