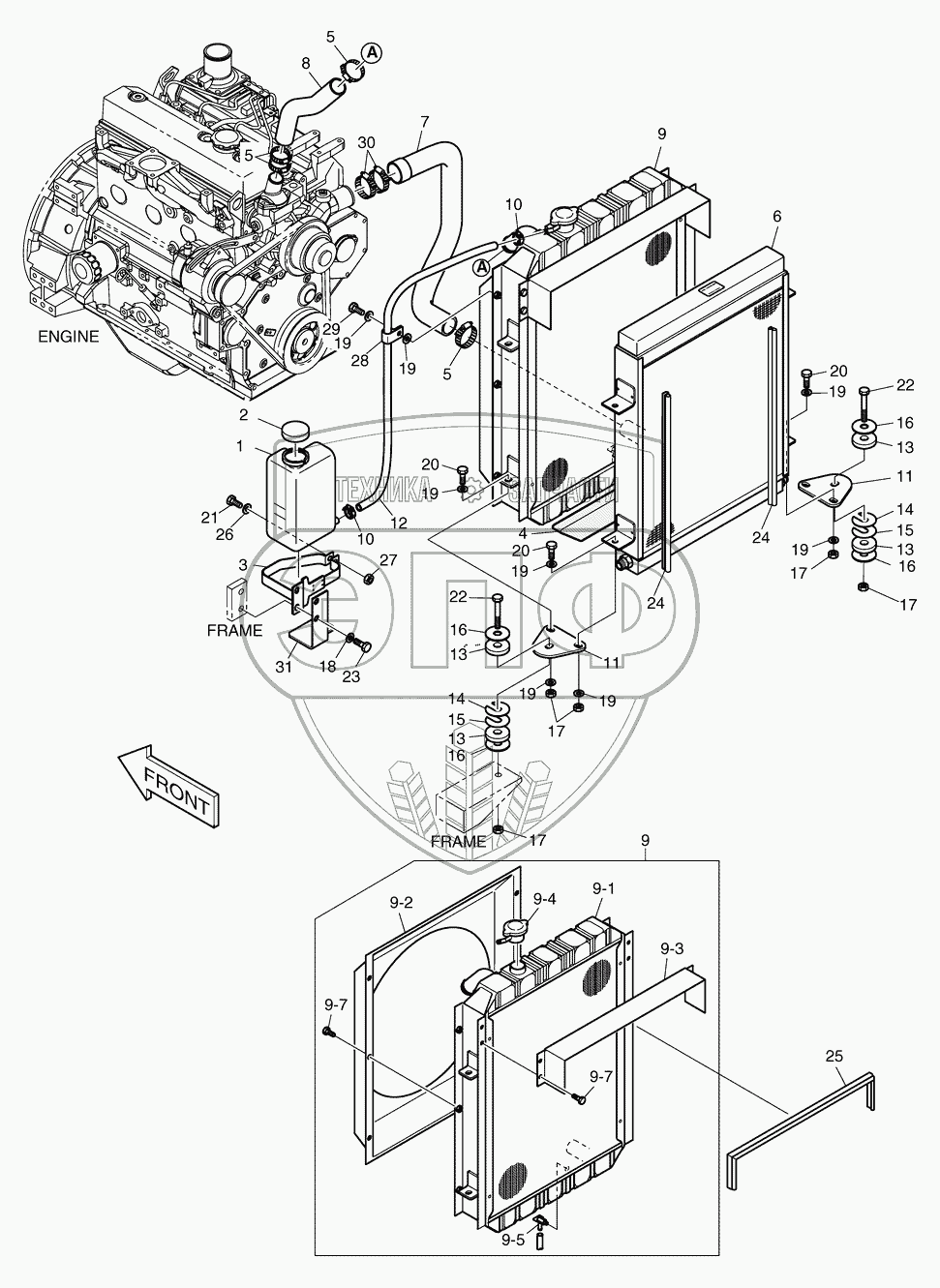

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 2170 Установка радиатора
1
10
10
11
11
12
13
13
13
13
14
14
15
15
16
16
16
16
17
17
17
17
18
19
19
19
19
19
19
19
19
2
20
20
20
21
22
22
23
24
24
25
26
27
28
29
3
30
31
4
5
5
5
6
7
8
9
9
9-1
9-2
9-3
9-4
9-5
9-7
9-7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | K1019097 | TANK;RESERVE | Нет на складе | |
| 10 | S8450006 | CLAMP;HOSE | Нет на складе | |
| 11 | K1020486 | PLATE | Нет на складе | |
| 12 | K1022325 | HOSE;BULK (L=40CM) | Нет на складе | |
| 13 | K1022326 | RUBBER | Нет на складе | |
| 14 | K1022327 | SHIM | Нет на складе | |
| 15 | K1022328 | SHIM | Нет на складе | |
| 16 | K1023141 | WASHER | Нет на складе | |
| 17 | K1023114 | NUT;LOCK | Нет на складе | |
| 18 | K1023146 | WASHER;HARDENED | Нет на складе | |
| 19 | K1023147 | WASHER;HARDENED | Нет на складе | |
| 2 | K1019638 | CAP;RESERVOIR | Нет на складе | |
| 20 | S0512163 | BOLT | Нет на складе | |
| 21 | S0505263 | BOLT | Нет на складе | |
| 22 | S0512663 | BOLT | Нет на складе | |
| 23 | S0508463 | BOLT | Нет на складе | |
| 24 | K1019748 | STRIP | Нет на складе | |
| 25 | K1019091 | STRIP;BULK | Нет на складе | |
| 26 | K1023148 | WASHER;HARDENED | Нет на складе | |
| 27 | S4012333 | NUT M6X1.0 | Нет на складе | |
| 28 | K1023052 | CLIP | Нет на складе | |
| 29 | S0511863 | BOLT;HEX. | Нет на складе | |
| 3 | K1019096 | PLATE;RESERVOIR MOUNT | Нет на складе | |
| 30 | S8450044 | CLAMP;HOSE | Нет на складе | |
| 31 | K1020649 | BRACKET | Нет на складе | |
| 4 | K1019916 | INSULATOR | Нет на складе | |
| 5 | S8450035 | CLAMP;HOSE | Нет на складе | |
| 6 | K1022418 | COOLER;OIL | Нет на складе | |
| 7 | K1021506 | HOSE;RAD OUTLET | Нет на складе | |
| 8 | K1021507 | HOSE;RAD INLET | Нет на складе | |
| 9 | K1022430 | RADIATOR ASS'Y | Нет на складе | |
| 9-1 | K9003625 | RADIATOR | Нет на складе | |
| 9-2 | K9003626 | SHROUD | Нет на складе | |
| 9-3 | K9003627 | COVER | Нет на складе | |
| 9-4 | K9003628 | CAP | Нет на складе | |
| 9-5 | K9003629 | PLUG;COCK | Нет на складе | |
| 9-7 | S0508852 | BOLT M8X1.25X20 | Нет на складе | |
| K1021505A | K1021505A | RADIATOR & OIL COOLER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
