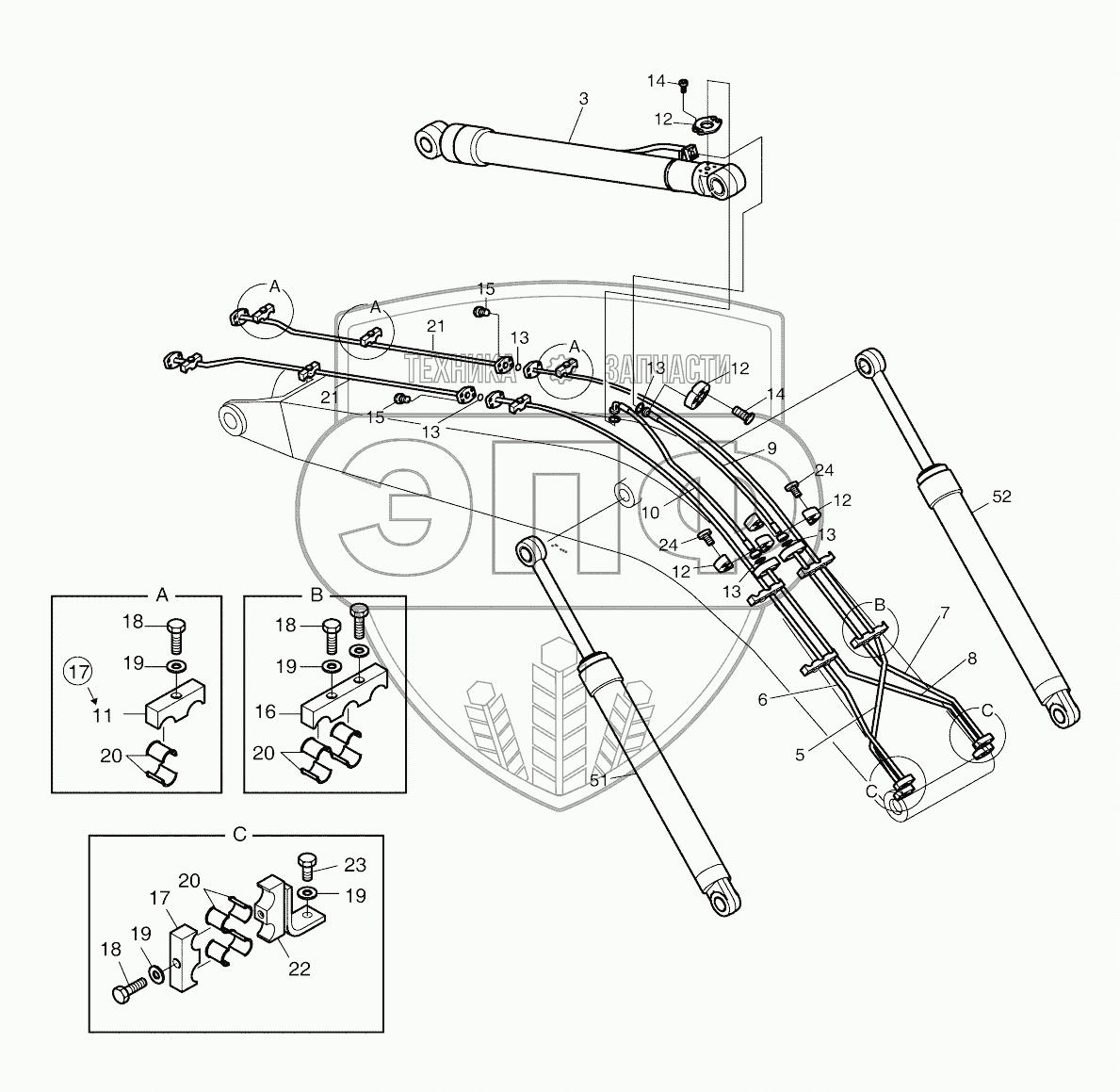

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BOOM PIPING
420212-06738
400-00952
3
3
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
19
19
19
19
20
20
20
21
21
21
21
22
23
24
24
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 420212-06738 | 420212-06738 | Piping, boom | Нет на складе | |
| 400-00952 | 400-00952 | Front piping | Нет на складе | |
| 3 | 440-00044B | Cylinder, arm | Нет на складе | |
| 3 | 400305-00472 | Cylinder, arm | Нет на складе | |
| 5 | 140-01199A | Pipe | Нет на складе | |
| 6 | 140-01200A | Pipe | Нет на складе | |
| 7 | 140-01201A | Pipe | Нет на складе | |
| 8 | 140-01202A | Pipe | Нет на складе | |
| 9 | 2184-1081D146 | Hose | Нет на складе | |
| 10 | 2184-1100D251 | Hose | Нет на складе | |
| 11 | 124-00169 | Clamp, pipe | Нет на складе | |
| 12 | 2181-9078 | Flange | Нет на складе | |
| 13 | 2180-1026D19 | O-RING | Нет на складе | |
| 14 | S2212266 | BOLT;SOCKET M10X1.5X30 | Нет на складе | |
| 15 | S2212566 | BOLT;SOCKET M10X1.5X45 | Нет на складе | |
| 16 | 124-00005 | Clamp, pipe | Нет на складе | |
| 16 | 124-00168 | Clamp, pipe | Нет на складе | |
| 17 | 124-00006 | Clamp, pipe | Нет на складе | |
| 17 | 124-00006 | Clamp, pipe | Нет на складе | |
| 18 | S0565666 | Bolt | Нет на складе | |
| 19 | S5102903 | WASHER;SPRING | Нет на складе | |
| 20 | 161-00102 | RUBBER | Нет на складе | |
| 21 | 140-00110 | Pipe | Нет на складе | |
| 21 | 140-01664 | Pipe | Нет на складе | |
| 22 | 195-02101A | Bracket | Нет на складе | |
| 23 | S0521366 | BOLT M16X2.0X35 | Нет на складе | |
| 24 | S2212466 | BOLT;SOCKET M10X1.5X40 | Нет на складе | |
| 51 | 440-00042E | Cylinder, boom | Нет на складе | |
| 51 | 400309-00359 | Cylinder, boom | Нет на складе | |
| 52 | 440-00043E | Cylinder, boom | Нет на складе | |
| 52 | 400309-00360 | Cylinder, boom | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
