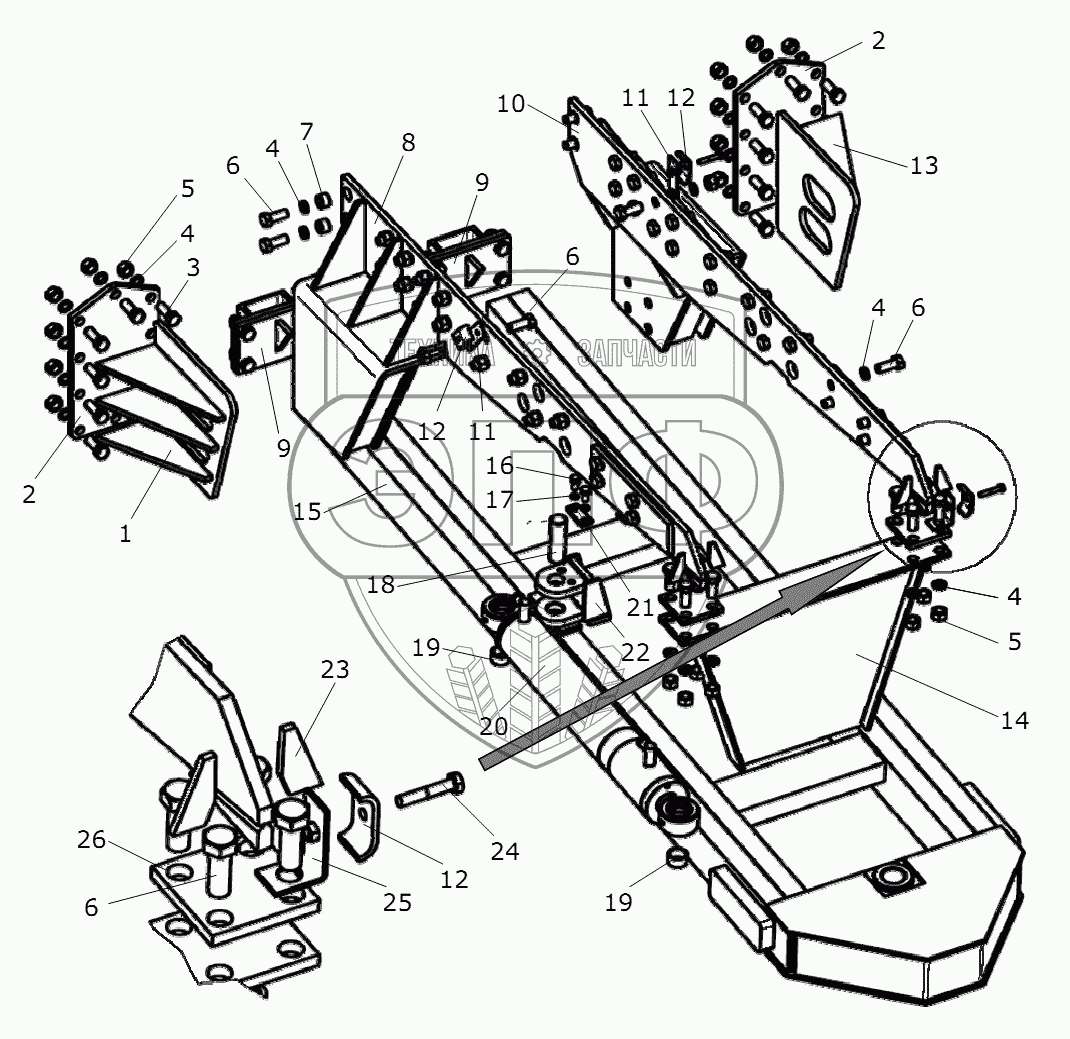

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Рама поворотного отвала
Отвал
1
2
2
3
4
4
4
4
5
5
5
6
6
6
7
8
9
9
10
11
11
12
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Отвал | Отвал | Отвал | Нет на складе | |
| 1 | 103-00.25.000 | Кронштейн | Нет на складе | |
| 2 | 103-00.00.042 | Фланец | Нет на складе | |
| 3 | БолтМ16-6gx45.36.019 | Болт М16-6gx45.36.019 | Нет на складе | |
| 4 | Шайба16.65Г.019 | Шайба 16.65Г.019 | Нет на складе | |
| 5 | ГайкаМ16-6Н.5.019 | Гайка М16-6Н.5.019 | Нет на складе | |
| 6 | БолтМ16-6gx40.36.019 | Болт М16-6gx40.36.019 | Нет на складе | |
| 7 | 103-00.00.040 | Втулка | Нет на складе | |
| 8 | 1002-02.00.000-01 | Боковина | Нет на складе | |
| 9 | 1002-03.00.000 | Упор | Нет на складе | |
| 10 | 1002-02.00.000 | Боковина | Нет на складе | |
| 11 | 1001-28.07.000 | Кронштейн | Нет на складе | |
| 12 | 122-45.00.004 | Скоба | Нет на складе | |
| 13 | 103-00.25.000-01 | Кронштейн | Нет на складе | |
| 14 | УКИС004М.08-01 | Стойка | Нет на складе | |
| 15 | 1002-01.00.000 | Рама | Нет на складе | |
| 16 | БолтМ10-6gx20.36.019 | Болт М10-6gx20.36.019 | Нет на складе | |
| 17 | Шайба10.65Г.019 | Шайба 10.65Г.019 | Нет на складе | |
| 18 | УКИС002.6.010 | Палец | Нет на складе | |
| 19 | УКИС004М.026 | Втулка | Нет на складе | |
| 20 | ГВАЯ8040430 | Гидроцилиндр | Нет на складе | |
| 21 | УКИС002.006.015 | Пластина стопорная | Нет на складе | |
| 22 | 1002-04.00.000 | Кронштейн | Нет на складе | |
| 23 | УКИС004М.016 | Ребро | Нет на складе | |
| 24 | БолтМ8-6gx45.58.019 | Болт М8-6gx45.58.019 | Нет на складе | |
| 25 | 1001-28.07.000-01 | Кронштейн | Нет на складе | |
| 26 | УКИС004М.015 | Фланец | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
