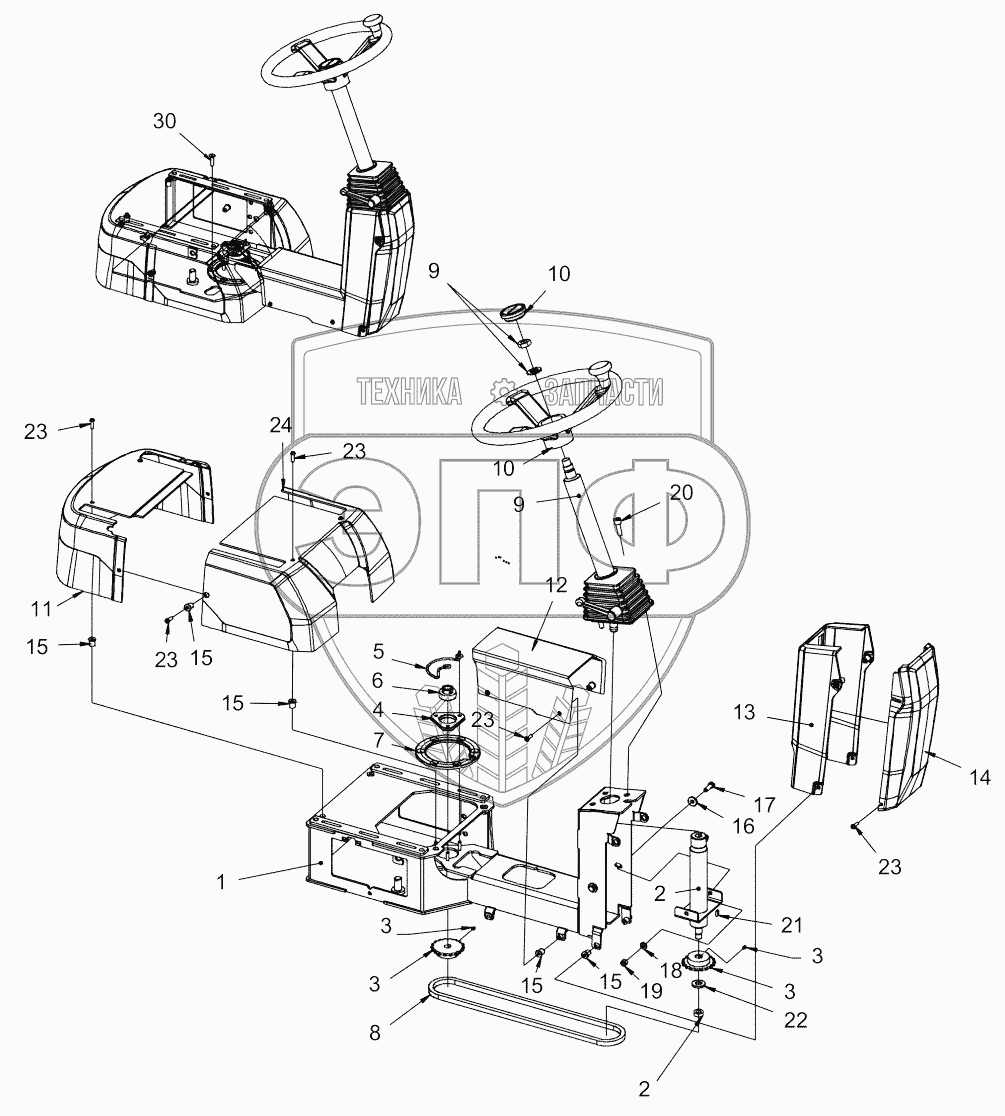

Каталог запасных частей к технике: DYNAPAC CC6200 VI. Seat frame module
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
15
15
15
16
17
18
19
20
21
22
23
23
23
23
23
24
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4812122997 | Seat frame | Нет на складе | |
| 2 | 4700359919 | Shaft | Нет на складе | |
| 3 | Chainwheelassembly | Chain wheel assembly | Нет на складе | |
| 3 | 4700359916 | Chain wheel | Нет на складе | |
| 3 | 4700516040 | Threaded pin | Нет на складе | |
| 4 | 4700903917 | Bearing outer | Нет на складе | |
| 5 | 4700372672 | Chain guard | Нет на складе | |
| 6 | 4700903918 | Bearing inner | Нет на складе | |
| 7 | 4700372965 | Lock ring | Нет на складе | |
| 8 | 4812122998 | Chain | Нет на складе | |
| 9 | 4700391163 | Steering column | Нет на складе | |
| 10 | 4700372964 | Steering wheel | Нет на складе | |
| 11 | 4812126198 | Cover | Нет на складе | |
| 12 | 4812123138 | Cover | Нет на складе | |
| 13 | 4812123139 | Cover | Нет на складе | |
| 14 | 4812123140 | Cover | Нет на складе | |
| 15 | 4700792539 | Rubber nut | Нет на складе | |
| 16 | 4700904640 | Washer | Нет на складе | |
| 17 | 4700500021 | Hex. screw | Нет на складе | |
| 18 | 4700904229 | Washer | Нет на складе | |
| 19 | 4700586003 | Hexagon lock nut | Нет на складе | |
| 20 | 4700508029 | Cylinder screw | Нет на складе | |
| 21 | 4700350009 | Flat key | Нет на складе | |
| 22 | 4700904214 | Washer | Нет на складе | |
| 23 | 4700791524 | Screw, | Нет на складе | |
| 24 | 4812126199 | Cover | Нет на складе | |
| 30 | 4700902520 | Screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
