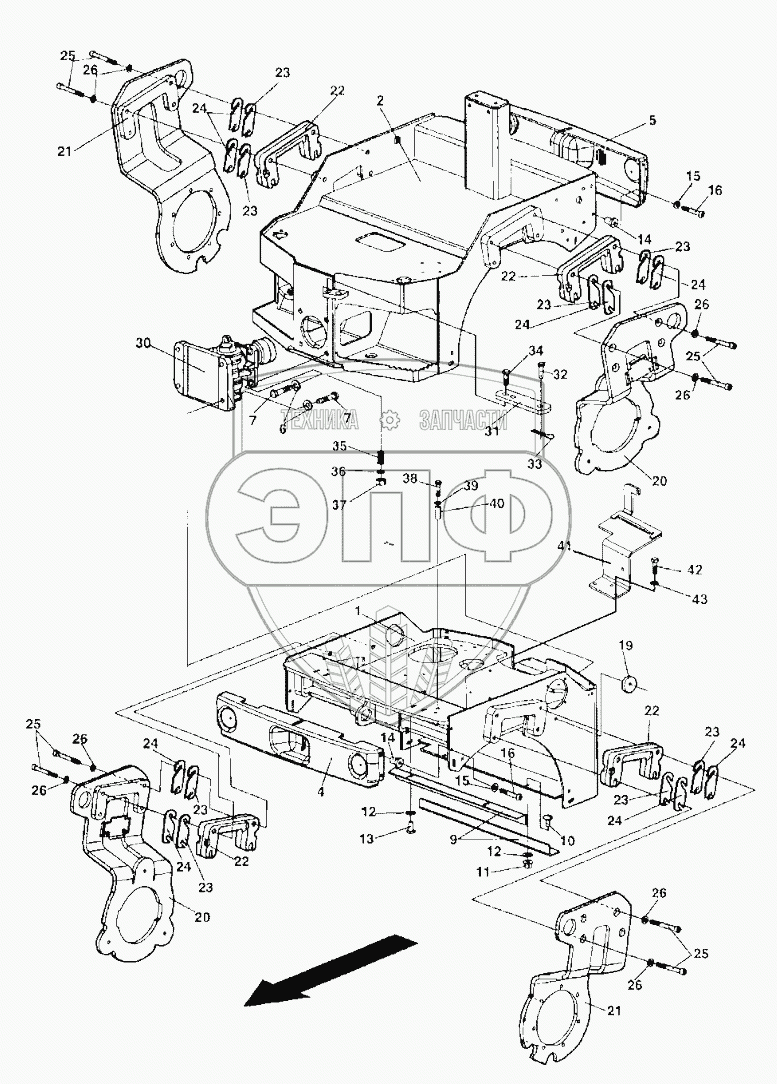

Каталог запасных частей к технике: DYNAPAC Dynapac CC800. Frames
/10.gif)
1
2
4
5
6
7
7
9
10
11
12
12
13
14
14
15
15
16
16
19
20
20
21
21
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
26
26
26
26
26
26
26
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4700387055 | Frame, front | Нет на складе | |
| 2 | 4700387056 | Frame, rear | Нет на складе | |
| 4 | 4700387376 | Cover, frame | Нет на складе | |
| 5 | 4700387886 | Cover, frame | Нет на складе | |
| 6 | 4700904214 | Washer | Нет на складе | |
| 7 | 4700500176 | Screw | Нет на складе | |
| 9 | 4700387779 | Press plate | Нет на складе | |
| 10 | 4700929191 | Bolt | Нет на складе | |
| 11 | 4700902286 | Lock nut | Нет на складе | |
| 12 | 4700904556 | Steel plain washer | Нет на складе | |
| 13 | 4700500053 | Hex. screw | Нет на складе | |
| 14 | 4700387949 | Rubber nut | Нет на складе | |
| 15 | 4700904228 | Steel plain washer | Нет на складе | |
| 16 | 4700791559 | Screw | Нет на складе | |
| 19 | Reflector | Reflector | Нет на складе | |
| 20 | 4700388850 | Fork, vibration side | Нет на складе | |
| 21 | 4700388849 | Fork, drive side | Нет на складе | |
| 22 | Not | Not used on this model | Нет на складе | |
| 23 | 4700387425 | Shim | Нет на складе | |
| 24 | 4700387424 | Shim | Нет на складе | |
| 25 | 4700500269 | Screw | Нет на складе | |
| 26 | 4700904231 | Washer | Нет на складе | |
| 30 | 4700377621 | Hitch | Нет на складе | |
| 31 | 4700377610 | Lock link | Нет на складе | |
| 32 | 4700530027 | Clevis pin | Нет на складе | |
| 33 | 4700635061 | Hair clip | Нет на складе | |
| 34 | 4700500208 | Screw | Нет на складе | |
| 35 | 4700349332 | Pressure spring | Нет на складе | |
| 36 | 4700904233 | Steel plain washer | Нет на складе | |
| 37 | 4700586022 | Lock nut | Нет на складе | |
| 38 | 4700500067 | Screw | Нет на складе | |
| 39 | 4700904229 | Washer | Нет на складе | |
| 40 | 4700387677 | Spacer sleeve | Нет на складе | |
| 41 | 4700387284 | Battery shelf | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
