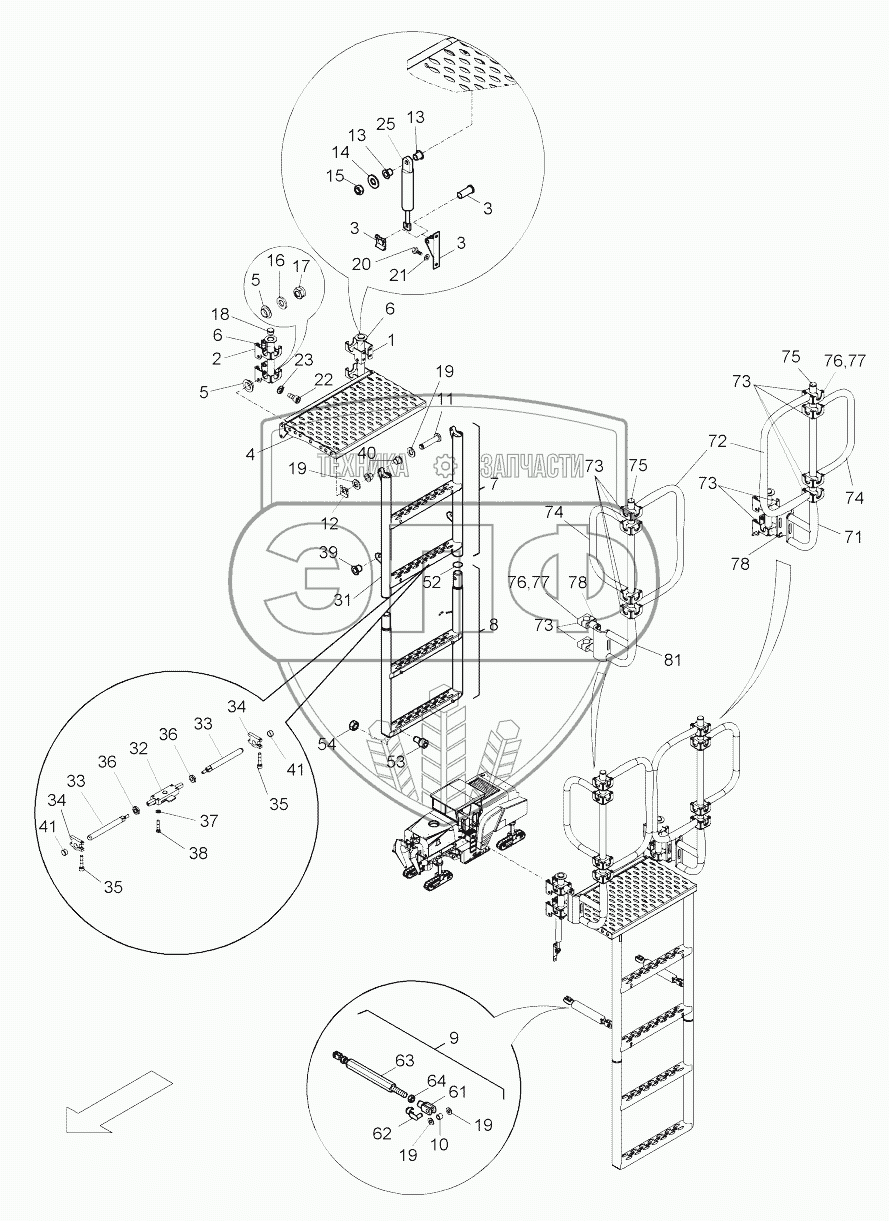

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-01150 Ascent assy
/10.gif)
1
2
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
19
19
20
21
22
23
25
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
41
52
53
54
61
62
63
64
71
72
73
73
73
73
74
74
75
75
76
76
77
77
78
78
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504010216 | Holder, right | Нет на складе | |
| 2 | 504010241 | Holder, left | Нет на складе | |
| 3 | 930300153 | Bearing support, with axle | Нет на складе | |
| 4 | 504010226 | Safety grating | Нет на складе | |
| 5 | 930229363 | Friction bearing with collar | Нет на складе | |
| 6 | 49302463 | Pneumatic spring | Нет на складе | |
| 7 | 504010239 | Step, compl. | Нет на складе | |
| 8 | 504010238 | Step, compl. | Нет на складе | |
| 9 | 504010240 | Spacer, compl. | Нет на складе | |
| 10 | 930229317 | Sliding bearing | Нет на складе | |
| 11 | 930135147 | Bolt | Нет на складе | |
| 12 | 930429013 | SL-safety | Нет на складе | |
| 13 | 930229365 | Friction bearing with collar | Нет на складе | |
| 14 | 600004 | Washer | Нет на складе | |
| 15 | 938500005 | Nut | Нет на складе | |
| 16 | 600008 | Washer | Нет на складе | |
| 17 | 938500008 | Nut | Нет на складе | |
| 18 | 930462914 | Plug | Нет на складе | |
| 19 | 600009 | Washer | Нет на складе | |
| 20 | 500012 | Screw | Нет на складе | |
| 21 | 49900080 | Screw retention | Нет на складе | |
| 22 | 939776113 | Locking washer | Нет на складе | |
| 23 | 937930276 | Cylinder screw | Нет на складе | |
| 25 | 49302463 | Pneumatic spring | Нет на складе | |
| 31 | 504010202 | Step | Нет на складе | |
| 32 | 930436370 | Gib and cotter | Нет на складе | |
| 33 | 504010233 | Bolt | Нет на складе | |
| 34 | 504010234 | Locking plate | Нет на складе | |
| 35 | 937930227 | Screw | Нет на складе | |
| 36 | 938254002 | Nut | Нет на складе | |
| 37 | 600003 | Disc | Нет на складе | |
| 38 | 938165494 | Hex. screw | Нет на складе | |
| 39 | 930229317 | Sliding bearing | Нет на складе | |
| 40 | 930229366 | Friction bearing with collar | Нет на складе | |
| 41 | 930229321 | Sliding bearing | Нет на складе | |
| 51 | 504010198 | Step | Нет на складе | |
| 52 | 932405052 | O-ring | Нет на складе | |
| 53 | 937930276 | Cylinder screw | Нет на складе | |
| 54 | 570005 | Nut | Нет на складе | |
| 61 | 934804624 | Fork head | Нет на складе | |
| 62 | 931600654 | Bolt | Нет на складе | |
| 63 | 504010611 | Distance holder | Нет на складе | |
| 64 | 570007 | Nut | Нет на складе | |
| 71 | 504010249 | Swinging arm, right | Нет на складе | |
| 72 | 504010252 | Bow | Нет на складе | |
| 73 | 934363206 | Clamping pieces | Нет на складе | |
| 74 | 504010250 | Bow, small | Нет на складе | |
| 75 | 930462914 | Plug | Нет на складе | |
| 76 | 600004 | Washer | Нет на складе | |
| 77 | 937930232 | Screw | Нет на складе | |
| 78 | 930462915 | Plug | Нет на складе | |
| 81 | 504010242 | Swinging arm, left | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
