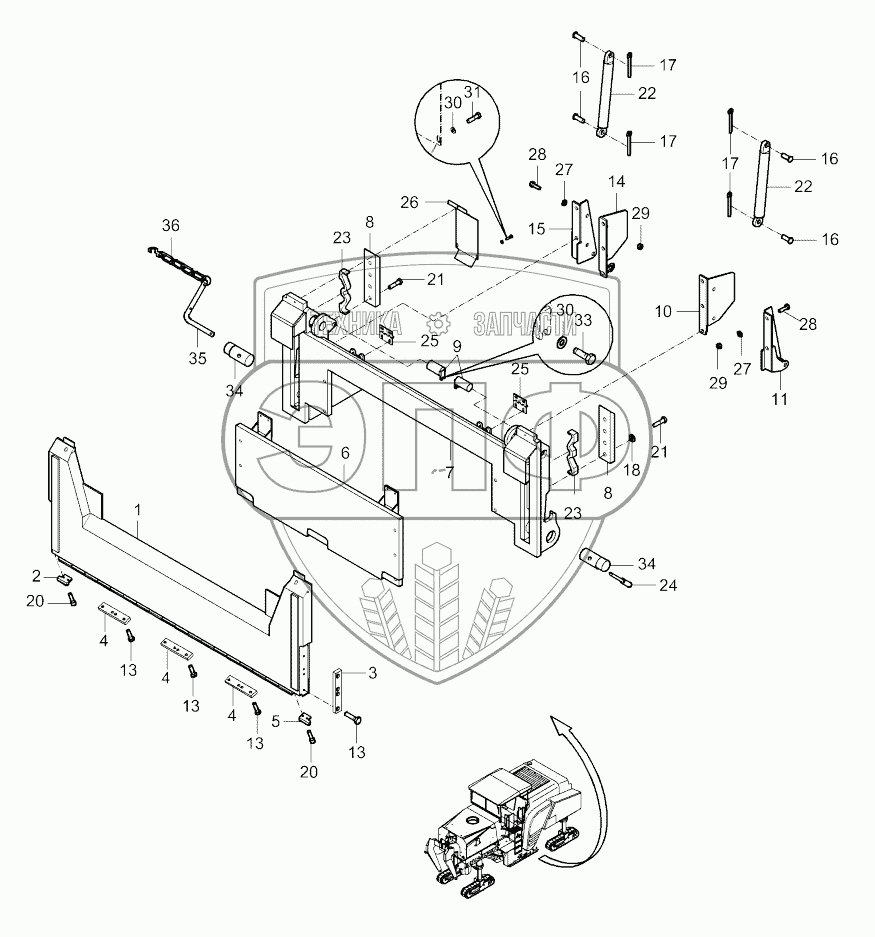

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-02130B Back flap
/17.gif)
1
2
3
4
4
4
5
6
7
8
8
9
10
11
13
13
13
13
14
15
16
16
16
17
17
17
18
20
20
21
21
22
22
23
23
24
25
25
26
27
27
28
28
29
29
30
30
31
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 504020170 | 504020170 | Back flap, compl. | Нет на складе | |
| 1 | 504020162 | Scraper | Нет на складе | |
| 2 | 504120116 | Wear plate, right | Нет на складе | |
| 3 | 504120112 | Wear plate, outside | Нет на складе | |
| 4 | 504120110 | Wear plate, center | Нет на складе | |
| 5 | 504120114 | Wear plate, left | Нет на складе | |
| 6 | 504020164 | Ejector flap | Нет на складе | |
| 7 | 504020138 | Scraper flap | Нет на складе | |
| 8 | 504020218 | Support tongue | Нет на складе | |
| 9 | 500020273 | Bolt | Нет на складе | |
| 10 | 500120267 | Cylinder receptacle, left | Нет на складе | |
| 11 | 500120272 | Connection part, left | Нет на складе | |
| 13 | 939786660 | Tensilock-screw | Нет на складе | |
| 14 | 500120275 | Connection part, right | Нет на складе | |
| 15 | 500120268 | Cylinder receptacle, right | Нет на складе | |
| 16 | 500120265 | Clevis bolt with head | Нет на складе | |
| 17 | 630018 | Split pin | Нет на складе | |
| 18 | 939515040 | Locking element | Нет на складе | |
| 20 | 937934331 | Socket head cap screw | Нет на складе | |
| 21 | 938111939 | Screw | Нет на складе | |
| 22 | 965080276 | Hydraulic cylinder | Нет на складе | |
| 23 | 500220149 | Distance piece | Нет на складе | |
| 24 | 500300254 | Lever | Нет на складе | |
| 25 | 722112922 | Hinge | Нет на складе | |
| 26 | 504020161 | Protection plate | Нет на складе | |
| 27 | 600014 | Washer | Нет на складе | |
| 28 | 938150976 | Hex. screw | Нет на складе | |
| 29 | 938190522 | Nut | Нет на складе | |
| 30 | 600008 | Washer | Нет на складе | |
| 31 | 500028 | Screw | Нет на складе | |
| 32 | 500048 | Screw | Нет на складе | |
| 33 | 938167708 | Hex. screw | Нет на складе | |
| 34 | 500300252 | Bolt | Нет на складе | |
| 35 | 500300255 | Socket pin | Нет на складе | |
| 36 | 930429016 | Locking chain | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
