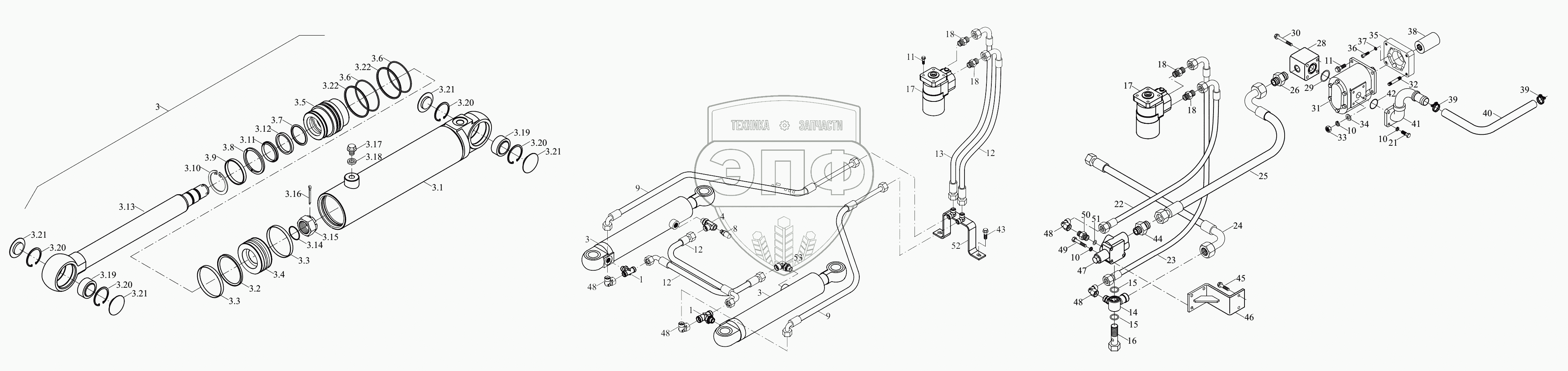

Каталог запасных частей к технике: Foton FL935E. 9D550-54C000000A0 Steering hydraulic system
1
1
3
3
3
3.1
3.2
3.3
3.3
3.4
3.5
3.6
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15
3.16
3.17
3.18
3.19
3.19
3.20
3.20
3.20
3.20
3.21
3.21
3.21
3.21
3.22
3.22
4
8
9
9
10
10
10
11
11
12
12
12
13
14
15
15
16
17
17
18
18
18
18
21
22
23
24
25
26
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
48
48
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | QLWZG081-002218 | Tee adjustable joint | Нет на складе | |
| 3 | 9D650-54A010000B0 | Steering cylinder | Нет на складе | |
| 3.1 | 9D650-54A010100B0 | Cylinder body | Нет на складе | |
| 3.2 | 9D650-54A010010A0 | Glyd ring | Нет на складе | |
| 3.3 | 9D650-54A010011А0 | Supporting ring | Нет на складе | |
| 3.4 | 9D650-54A010001A0 | Piston | Нет на складе | |
| 3.5 | 9D650-54A010002A0 | Guide sleeve | Нет на складе | |
| 3.6 | FB-GB1235-76-80X3.1-70 | O-ring | Нет на складе | |
| 3.7 | 9D650-54A010012A0 | Step ring | Нет на складе | |
| 3.8 | 9D650-54A010003A0 | Clamp key | Нет на складе | |
| 3.9 | 9D650-54A010004A0 | Circlip | Нет на складе | |
| 3.10 | GBT893.1-72 | Circlip for hole | Нет на складе | |
| 3.11 | 9D650-54A010013А0 | Dustproof ring | Нет на складе | |
| 3.12 | 9D650-54A010014A0 | Seal ring | Нет на складе | |
| 3.13 | 9D650-54A010005A0 | Piston rod | Нет на складе | |
| 3.14 | FB-GB1235-76-32X3.1-90 | O-ring | Нет на складе | |
| 3.15 | 9D650-54A010006A0 | Slotted nut | Нет на складе | |
| 3.16 | GBT91-5X50-А0Р | Cotter pin | Нет на складе | |
| 3.17 | 9D650-54A010007A0 | Screw plug | Нет на складе | |
| 3.18 | 9D650-54A010008A0 | Rubber cover plate | Нет на складе | |
| 3.19 | GBT9163-GE40ES | Radial spherical plain bearing | Нет на складе | |
| 3.20 | GBT893.1-62 | Circlip for hole | Нет на складе | |
| 3.21 | 9D650-54A010009A0 | Dustproof cover | Нет на складе | |
| 3.22 | 9D650-54A010015A0 | Circlip | Нет на складе | |
| 4 | 9D550-54C010000В0 | Tee adjustable joint | Нет на складе | |
| 8 | 9F850-59А190000А0 | Pressure measuring joint | Нет на складе | |
| 9 | 9D550-54A020000B0 | Hose in front of cylinder | Нет на складе | |
| 10 | GBT93-10-A3L | Washer | Нет на складе | |
| 11 | GBT93-10-A3L | Washer | Нет на складе | |
| 12 | QLWZG057.2-0080600 | 24°taper hose assembly | Нет на складе | |
| 13 | QLWZG057.2-0080650 | 24°taper hose assembly | Нет на складе | |
| 14 | 9D550-54A050000B0 | Oil return joint | Нет на складе | |
| 15 | ISO3601-24.99X3.53-90 | Steel pipe of right steering cylinder big chamber | Нет на складе | |
| 16 | 9D550-54A000001 А0 | Joint bolt | Нет на складе | |
| 17 | 9D550-54A100000А0 | Fully hydraulic steering mechanism | Нет на складе | |
| 18 | QLWZG074-002220 | Straight joint | Нет на складе | |
| 21 | GBT5783-M10X30-8.8-A3L | Hex bolt | Нет на складе | |
| 22 | QLWZG057.2-0080420 | 24°taper hose assembly | Нет на складе | |
| 23 | 9D550-54A080000B0 | Steering mechanism oil return hose | Нет на складе | |
| 24 | QLWZG056.2-0120750 | 24°taper hose assembly | Нет на складе | |
| 25 | QLWZG057.2-0121200 | 25°taper hose assembly | Нет на складе | |
| 26 | QLWZG074-003027 | Straight joint | Нет на складе | |
| 28 | 9D550-54C000001B0 | Oil outlet block of pump | Нет на складе | |
| 29 | ISO3601-37.69X3.53-90 | O-ring | Нет на складе | |
| 30 | GBT16674.1-М10X60-8.8-A3L | Hex bolt with flange | Нет на складе | |
| 31 | 9D550-54A110000А0 | Gear pump | Нет на складе | |
| 32 | GBT898-M10X30-8.8-A3L | Double end stud | Нет на складе | |
| 33 | GBT6170-М10-8-A3L | Type 1 hexagon nut | Нет на складе | |
| 34 | GBT97.1-10-A3L | Plain washer | Нет на складе | |
| 35 | 9D550-54A000003A0 | Flange | Нет на складе | |
| 36 | GBT70.1-M8X20-8.8 | Hexagon socket cap head screw | Нет на складе | |
| 37 | GBT93-8-A3L | Washer | Нет на складе | |
| 38 | 9D550-54A000004A0 | Connecting sleeve | Нет на складе | |
| 39 | 9F850-54A060000A0 | Steelwire type hoop | Нет на складе | |
| 40 | 9D550-54A000006B0 | Oil suction hose | Нет на складе | |
| 41 | 9D550-54А120000В0 | Oil suction hose at the end of pump | Нет на складе | |
| 42 | ISO3601-47.22X3.53-90 | O-ring | Нет на складе | |
| 43 | GBT16674.1-M12X25-8.8-A3L | Bolt | Нет на складе | |
| 44 | QLWZG075-003028 | Straight joint | Нет на складе | |
| 45 | GBT16674.1-M10X20-8.8-A3L | Bolt | Нет на складе | |
| 46 | 9D550-54A140000A0 | Monostable valve seat | Нет на складе | |
| 47 | 9D550-54 А150000А0 | Monostable valve | Нет на складе | |
| 48 | QLWZG078-002222 | Rectangular compound joint | Нет на складе | |
| 49 | GBT5782-M10X55-8.8-A2L | Hex bolt | Нет на складе | |
| 50 | 9D550-54A000005A0 | Joint | Нет на складе | |
| 51 | GBT3452.1-26.5X2.65G-90 | O-ring | Нет на складе | |
| 52 | 9D550-54А170000В0 | Transit joint | Нет на складе | |
| 53 | QLWZG077-002218 | Right angle adjustable jonit | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
