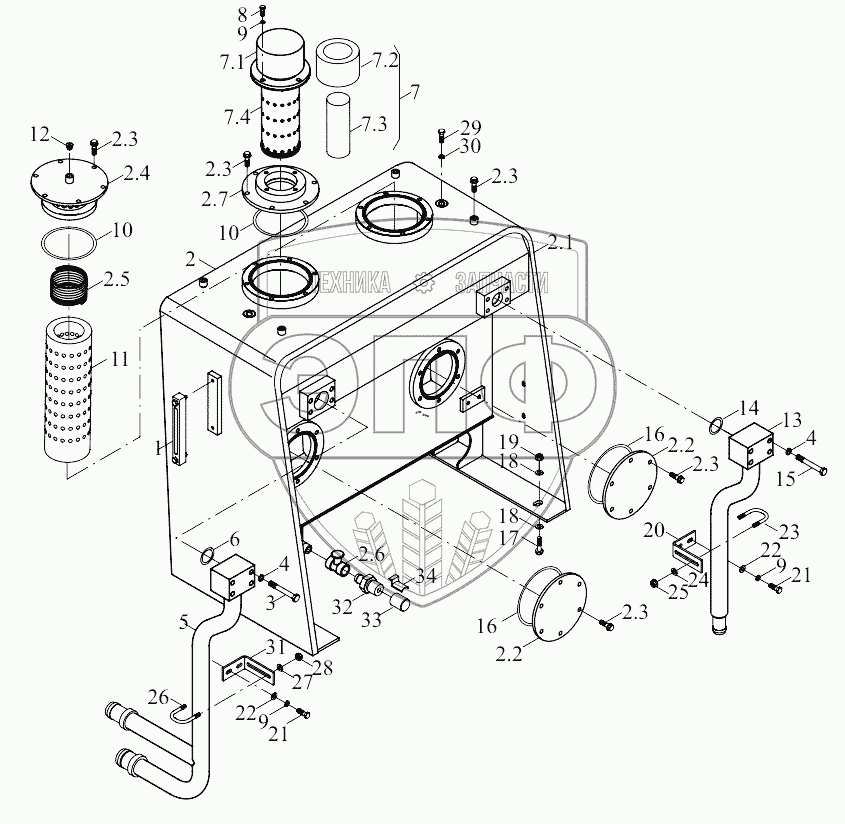

Каталог запасных частей к технике: Foton FL935E. 9D550-58D000000A0 Hydraulic oil tank
1
2
2.1
2.2
2.2
2.3
2.3
2.3
2.3
2.3
2.4
2.5
2.6
2.7
3
4
4
5
6
7
7.1
7.2
7.3
7.4
8
9
9
9
10
10
11
12
13
14
15
16
16
17
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9F850-58A020000A1 | Oil level gauge | Нет на складе | |
| 2 | 9D550-58C010000A0 | Hydraulic oil tank | Нет на складе | |
| 2.1 | 9D550-58C010100B0 | Tank body | Нет на складе | |
| 2.2 | 9D650-58A010001B0 | Flange cover | Нет на складе | |
| 2.3 | GBT16674.1-M10X20-8.8-A3L | Bolt | Нет на складе | |
| 2.4 | 9D650-58A010200C0 | Filter element bracket | Нет на складе | |
| 2.5 | 9F351-58A010001A0 | Spring | Нет на складе | |
| 2.6 | 9D550-58A010300C0 | Oil drainage ball valve | Нет на складе | |
| 2.7 | 9D650-58B010300A0 | Oil filling port flange | Нет на складе | |
| 3 | GBT5782-M12X100-8.8-A3L | Hex bolt | Нет на складе | |
| 4 | GBT93-12-A3L | Washer | Нет на складе | |
| 5 | 9D550-58A020000B0 | Oil suction pipe assembly | Нет на складе | |
| 6 | ISO3601-56.74X3.53-90 | O-ring | Нет на складе | |
| 7 | 9F850-58A040000A1 | Oil filling filter breather | Нет на складе | |
| 7.1 | 9F850-58A040100A1 | End cap | Нет на складе | |
| 7.2 | 9F850-58A040001A1 | Breather filter element | Нет на складе | |
| 7.3 | 9F850-58A040002A1 | Built-in filter cloth | Нет на складе | |
| 7.4 | 9F850-58A040003A1 | Oil filling filter cloth | Нет на складе | |
| 8 | GBT5783-M8X20-8.8-A2L | Hex bolt | Нет на складе | |
| 9 | GBT93-8-A3L | Washer | Нет на складе | |
| 10 | ISO3601-158.34X3.53-70 | O-ring | Нет на складе | |
| 11 | 9D650-58A030000A0 | Oil return filter cartridge | Нет на складе | |
| 12 | QLWZG087-101406 | Plug | Нет на складе | |
| 13 | 9D652-58A030000A0 | Oil return steel pipe assembly | Нет на складе | |
| 14 | ISO3601-47.22X3.53-90 | O-ring | Нет на складе | |
| 15 | GBT5782-M12X90-8.8-A3L | Hex bolt | Нет на складе | |
| 16 | ISO3601-132.94X3.53-70 | O-ring | Нет на складе | |
| 17 | GBT16674.1-M16X60-8.8-A3L | Hex bolt with flange | Нет на складе | |
| 18 | 9D650-58A000005A0 | Washer | Нет на складе | |
| 19 | GBT6177.1-M16-10-A3L | Hexagon nut with flange | Нет на складе | |
| 20 | 9D650-58A000003A0 | Bending plate | Нет на складе | |
| 21 | GBT5783-M8X16-8.8-A2L | Hex bolt | Нет на складе | |
| 22 | GBT97.1-8-A3L | Washer | Нет на складе | |
| 23 | 9D650-58A000004A0 | U-bolt | Нет на складе | |
| 24 | GBT6177.1-M8-8-A2L | Nut | Нет на складе | |
| 25 | GBT96.1-8-A3L | Washer | Нет на складе | |
| 26 | 9D652-58A000002A0 | U-bolt | Нет на складе | |
| 27 | GBT96.1-12-A3L | Washer | Нет на складе | |
| 28 | GBT6177.1-M12-8-A3L | Nut | Нет на складе | |
| 29 | GBT5783-M16X30-8.8-A3L | Hex bolt | Нет на складе | |
| 30 | GBT93-16-A3L | Washer | Нет на складе | |
| 31 | 9D652-58A000001A0 | Bending plate | Нет на складе | |
| 32 | 9D550-58A000001BO | Oil drainage joint | Нет на складе | |
| 33 | 9D550-58A000002B0 | Rubbercap | Нет на складе | |
| 34 | 9D550-58A000003B0 | Label | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
