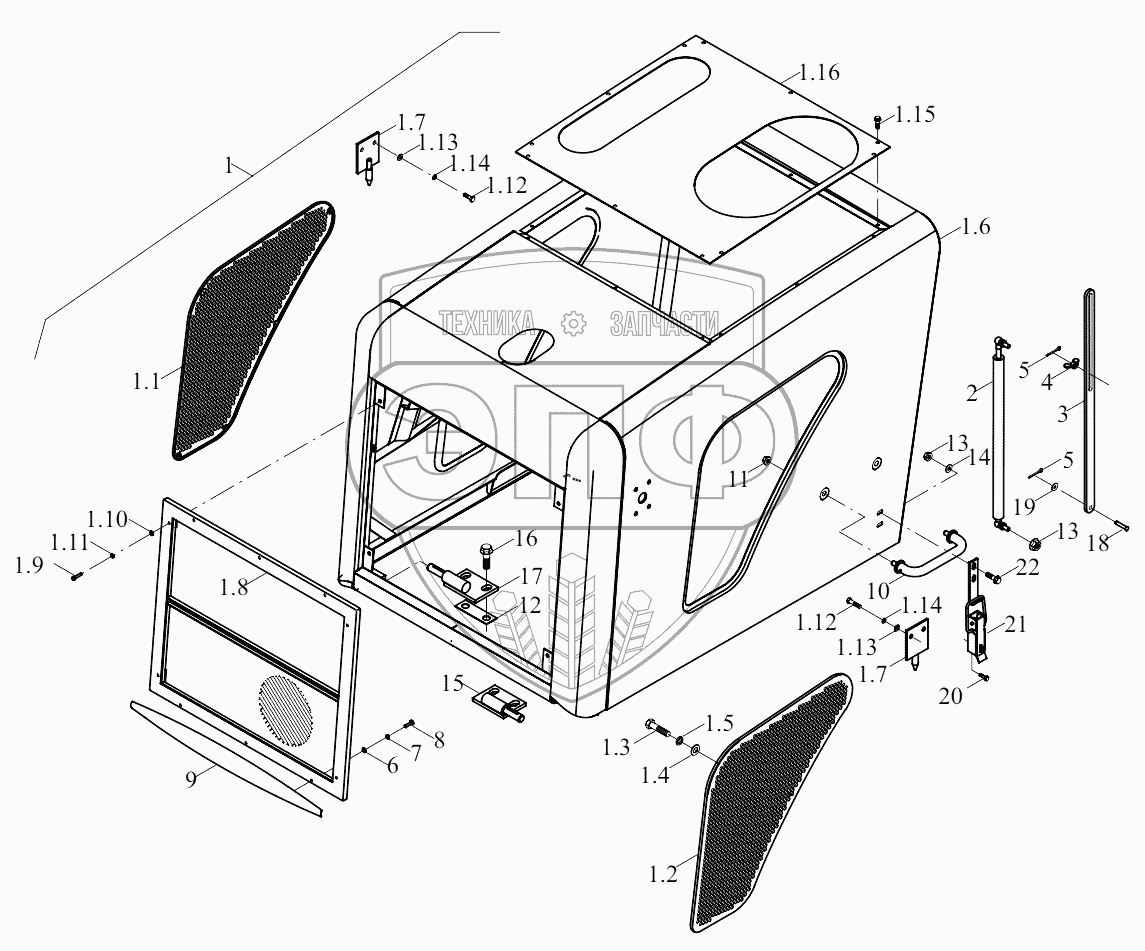

Каталог запасных частей к технике: Foton FL935E. 9D650-47A000000B0 Bonnet assembly
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.7
1.8
1.9
1.10
1.11
1.12
1.12
1.13
1.13
1.14
1.14
1.15
1.16
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9D650-47A030000B0 | Bonnet assembly | Нет на складе | |
| 1.1 | 9D650-47A030300A0 | Left side window weldment | Нет на складе | |
| 1.2 | 9D650-47A030400A0 | Right side window weldment | Нет на складе | |
| 1.3 | GBT5783-M5X10-8.8-A2L | Hex bolt | Нет на складе | |
| 1.4 | GBT97.1-5-A0P | Plain washer | Нет на складе | |
| 1.5 | GBT93-5-A0P | Normal type single coil spring lock washer | Нет на складе | |
| 1.6 | 9D650-47 А030100В0 | Bonnet welding assembly | Нет на складе | |
| 1.7 | 9D650-47A030300B0 | Stop pin components | Нет на складе | |
| 1.8 | 9D650-47A030200A0 | Rear windscreen assembly | Нет на складе | |
| 1.9 | GBT70.2-M6X30-8.8-A2L | Hexagon socket button head screw | Нет на складе | |
| 1.10 | GBT97.1-6-АОР | Plain washer | Нет на складе | |
| 1.11 | GBT93-6-A0P | Spring washer | Нет на складе | |
| 1.12 | GBT5783-M10X20-8.8-A3L | Hex bolt | Нет на складе | |
| 1.13 | GBT97.1-10-АОР | Plain washer | Нет на складе | |
| 1.14 | GBT93-10-A0P | Washer | Нет на складе | |
| 1.15 | GBT16674.1-M6X12-8.8-A2L | Bolt | Нет на складе | |
| 1.16 | 9D650-47 А030001 ВО | Bonnet upper plate | Нет на складе | |
| 2 | 9D650-47A040000B0 | Air spring | Нет на складе | |
| 3 | 9D650-47B000002A0 | Guide plate | Нет на складе | |
| 4 | GBT62-M10-A3L | Butterfly nut | Нет на складе | |
| 5 | GBT91-3.2X20-A3L | Cotter pin | Нет на складе | |
| 6 | GBT97.1-6 | Plain washer | Нет на складе | |
| 7 | GBT93-6-A3L | Washer | Нет на складе | |
| 8 | GBT818-M6X25-4.8-A2L | Cross recessed pan head screw | Нет на складе | |
| 9 | 9F850-47A000001A0 | Rear windscreen seal strip | Нет на складе | |
| 10 | 9F850-47A050000A0 | Front handle | Нет на складе | |
| 11 | GBT6177.1-M12-8-A3L | Nut | Нет на складе | |
| 12 | 9F850-47A000005A0 | Adjusting gasket | Нет на складе | |
| 13 | GBT6177.1-M10-8-A3L | Nut | Нет на складе | |
| 14 | GBT96.1-10-A3L | Washer | Нет на складе | |
| 15 | 9D650-47A030500A0 | Right rotation shaft components | Нет на складе | |
| 16 | GBT16674.1-M16X35-8.8-A2L | Hex bolt with flange | Нет на складе | |
| 17 | 9D650-47A030600A0 | Left rotation shaft components | Нет на складе | |
| 18 | GBT882-B8X40 | Pin | Нет на складе | |
| 19 | GBT96.1-8-A3L | Washer | Нет на складе | |
| 20 | GBT5789-M8X16-8.8-A2L | Hex bolt with flange | Нет на складе | |
| 21 | 9D650-47A070000B0 | Bonnet lock | Нет на складе | |
| 22 | GBT16674.1-M10X25-8.8-A3L | Bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
